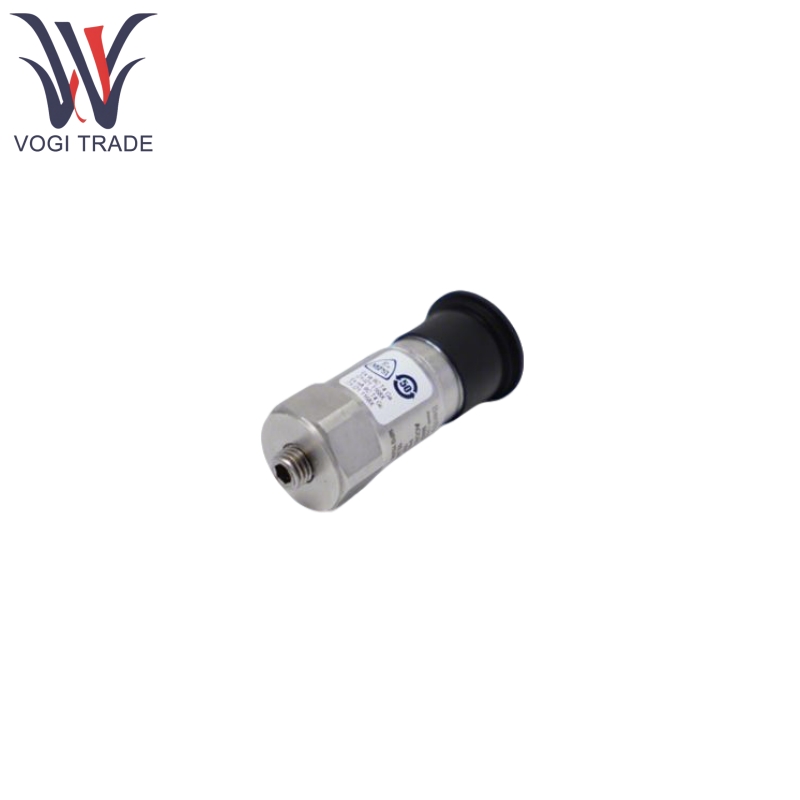

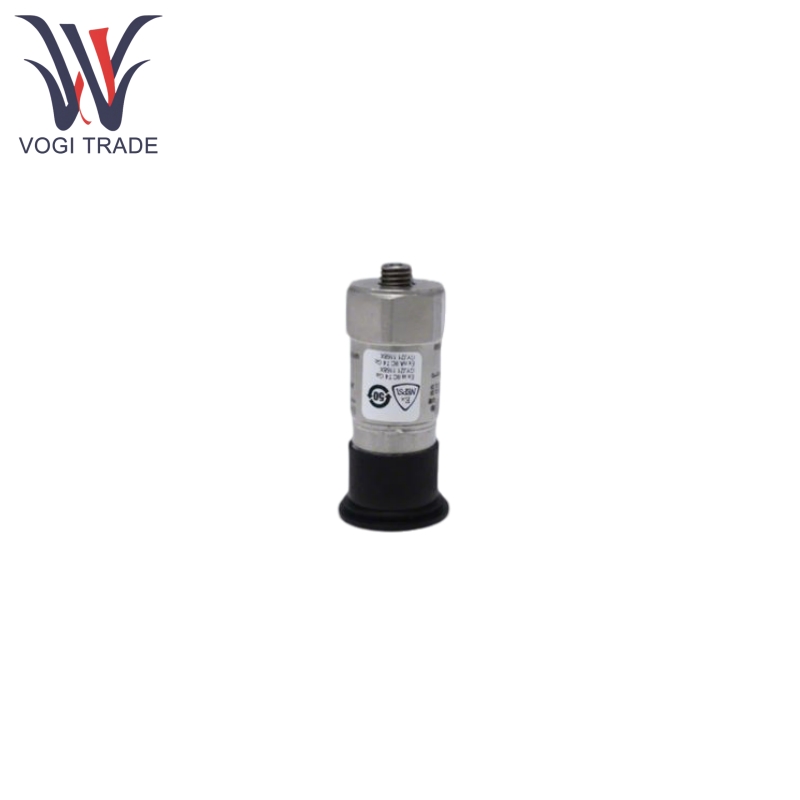

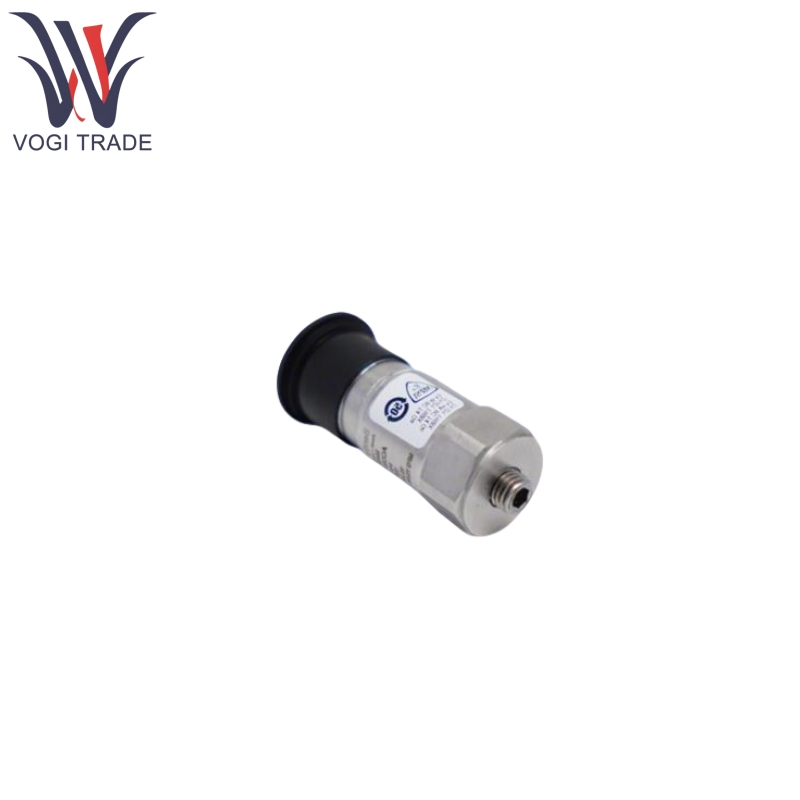

Marka: Isen NevadaAçıklama: ivmeölçerDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenIşınlı Nevada 200350-01-00-CN ivmeölçer endüstriyel ekipman titreşim izleme için tasarlanmıştır ve esas olarak TrendMaster Pro sisteminin sabit akım doğrudan giriş kartına (149811-02) ve sismik doğrudan giriş kartı (164746-01) uyarlanmıştır. Temel fonksiyonu, ekipman titreşimi tarafından üretilen hızlanma sinyallerini makine koşulu izleme ve arıza uyarısı için elektrik sinyallerine dönüştürmektir.
| Üretmek |
Işın Nevada |
| Model numarası |
200350 |
| Sipariş numarası |
200350-01-00-cn |
| Katalogx |
- |
| Menşei ülke |
Amerika Birleşik Devletleri (ABD) |
| HS kodu |
9031809090 |
| Boyut |
6*2cm |
| Ağırlık |
0.06kg |
Ürün özellikleri
IP68 koruma sınıfına sahip, tamamen mühürlü, paslanmaz çelik muhafaza, 5.000 g zirve etkisi, yüksek mekanik mukavemet, yüksek mekanik mukavemet, güçlü anskormarasyon müdahalesi için uygun, yüksek basınçlı su yıkama ve toza dayanıklı bir nem ortamında kullanılabilir.
Işınlı Nevada 200350-01-00-CN, 1/4-28 Twist M6 × 1.00 paslanmaz çelik montaj saplamaları (AA = 01) ile birlikte gelir, geniş aralıklı bir montaj yaklaşımı olasılığına (cıvata, mag tabanı, vb.) Var çeşitli ekipman yüzeylerine (düz veya eğimli) sığabilir (düz veya eğimli) ve üst 2 pirişli konnektör için en yüksek conping için üst 2 pirişli konnektör ve üst 2 pirişli konnektöre uyabilir.
Işınlı Nevada 200350-01-00-CN, stabil ölçümü sağlamak için titreşim tarafından üretilen yükü doğrudan rölenin hızlanmasını temsil eden diferansiyel voltaj sinyaline dönüştürebilen yerleşik piezoelektrik algılama elemanına sahiptir.
Prensibi kullanarak ürün
Işınlı Nevada 200350-01-00-CN, bir piezoelektrik elementin, yerleşik devre ile bir diferansiyel voltaj sinyaline dönüştürülen titreşim etkisi altında bir elektrik yükü ürettiği bir algılama mekanizmasına sahiptir.
Sinyal genliği, hassas eksen yönündeki ivme ile orantılıdır. Işınlı Nevada 200350-01-00-CN, voltaj sinyali 2 iletken korumalı bir kablo (MIL-C-5015 konektörü ile) yoluyla TrendMaster Pro sisteminin giriş kartına iletilir ve titreşim verilerinin toplanmasını ve analiz edilmesini sağlar.
Işınlı Nevada 200350-01-00-CN, sensörün hassas ekseninin hedefin titreşim yönü ile hizalanmasını ve kurulum torkunun aşırı sıkıntı nedeniyle performans bozulmasını önlemek için 2-5 ft-lb'ye (2.7-6.8 n ・ m) kontrol edildiğinden emin olmak için önemlidir.
Ürün parametreleri
Boyu Nevada 200350-01-00-CN ivmeölçer aşağıdaki gibi daha spesifik parametrelere sahiptir.
| Öğe |
Belirli parametreler |
| Duyarlılık |
100 mV/g ±% 20 (10.2 mV/m/s² ±% 20) |
| Frekans aralığı (± 3 dB) |
30-600.000 BGBM (0.5-10.000 Hz) |
| Ölçüm aralığı |
± 50 g |
| Enine duyarlılık |
≤% 7 (hassas eksene göre) |
| Monte edilmiş rezonans frekansı |
1500 kcpm (25 kHz) |
| Geniş bant elektrik gürültüsü (1-10kHz) |
350 ug (3,434 um/s²) |
| Çıktı yanlılığı voltajı |
8-12 VDC |
| Uyarma voltajı |
18-28 VDC |
| Sabit akım uyarımı |
2-20 Ma |
| Yerleşim süresi (önyargının% 1'inde) |
≤2.0 saniye |
| Çıktı empedansı |
<150 ohm |
| Elektrik İzolasyonu (vaka) |
> 10⁸ ohm |
| Çalışma sıcaklığı |
-54 ° C ila +121 ° C (-65 ° F ila +250 ° F) |
| Şok hayatta kalma |
5.000 g PK |
| Göreceli nem |
% 100 göreceli, yoğunlaştırıcı, sübvanse edilmemiş |
| Muhafaza derecesi |
IP68 |
