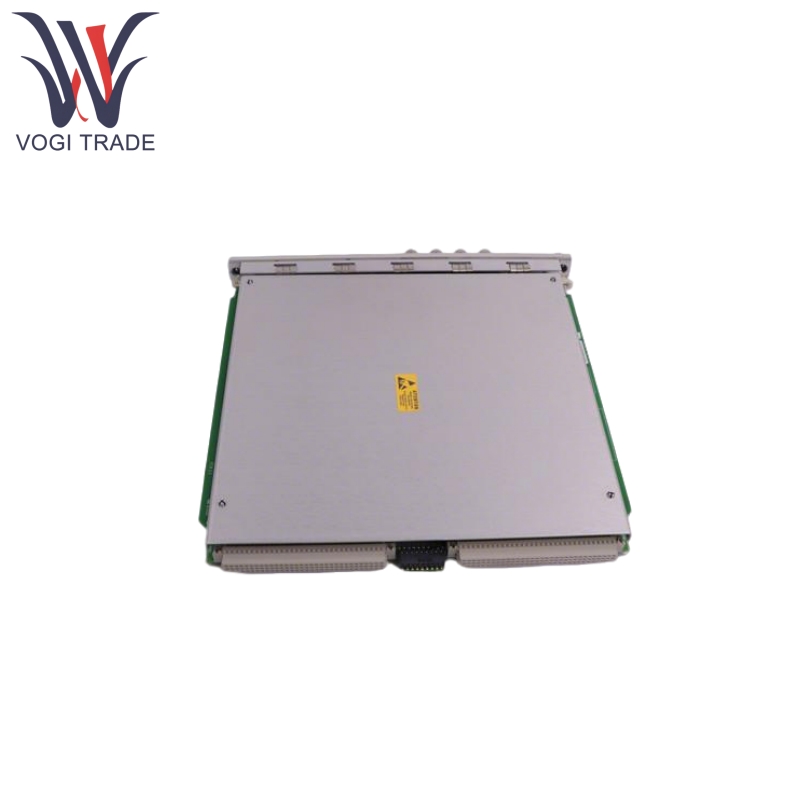

Işınlı Nevada 176449-09

Ürün özellikleri

Işınlı Nevada 176449-09, 4 kanallı bir tasarıma sahiptir, kanallar aynı anda 2 izleme fonksiyonunu desteklemek için çiftler halinde programlanmıştır (örneğin, dürtü hızlanması için kanallar 1-2 ve pistonlu hızı için 3-4 kanalları).

Impulse Hızlanma, Hızlanma 2, tarif hızı, düşük frekans tarifi hızı gibi 4 çekirdek işlevi destekler.

Işınlı Nevada 176449-09 filtreler (yüksek geçiş, düşük geçiş, integral, vb.), Giriş sinyalinden özellikleri güçlendirir ve çıkarır ve statik değerler (örn. Peak, RMS, 1x/2x genlik ve faz) üretir.

Veri stabilitesini artırmak için yerleşik bir yumuşatma filtresine (ortalama 8 tur ortalama) sahip ve faza özgü titreşim özelliklerini doğru bir şekilde yakalamak için krank mili açısı bant analizini (6 kullanıcı tarafından ayarlanabilir açı aralıkları) destekler.

Işınlı Nevada 176449-09, her statik değer için “uyarı” eşikleri ve herhangi bir 2 statik değer için “tehlike” eşikleri ile yapılandırılabilir ve tetiklendiğinde harici alarmlar kullanabilir.

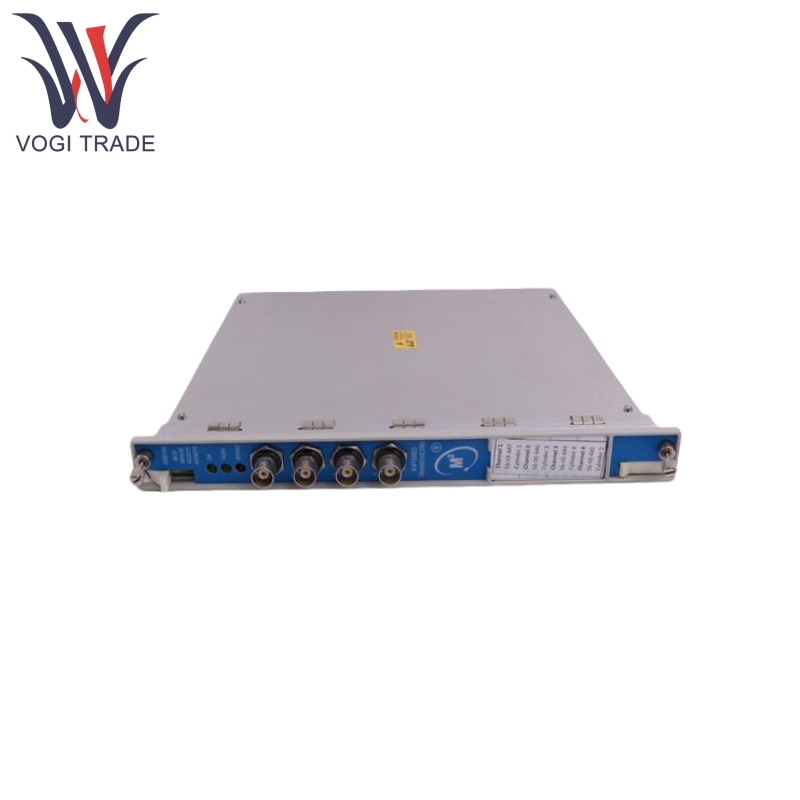

Ön panel, sinyal çoğullamasını desteklemek için tamponlu çıkışlar (kanal başına 1 koaksiyel konektör) ve kolay veri arşivleme için 4-20a logger çıkışı (tam ölçekli) ile donatılmıştır.

Ön panel LED göstergesi gerçek zamanlı çalışma durumunu gösterir (örn. Kanal alarmı, modül normal, vb.). Sistem kendi kendine testi ve sensör arızası teşhisi için çıkış sapması voltajı.

Ürün işlevleri

Sinyal alımı:

Işınlı Nevada 176449-09, krank çantasının mekanik titreşim durumunu veya pistonlu kompresörlerin çapraz kafasını yansıtan sismik sensörlerden (örn. Hızlandırıcı, velomitör hız sensörleri) titreşim sinyalleri alabilir.

Sinyal Koşullandırma:

Isenir Nevada 176449-09 gürültüyü kaldırır ve yerleşik filtreler (yüksek geçiş, düşük geçiş, integral filtreleme, vb.) Sinyalleri güçlendirir ve düzeltir ve tepe değeri ve RMS değeri gibi statik parametreleri hesaplar.

Alarm Kararı:

Nevada 176449-09, hesaplanan statik değerleri önceden ayarlanmış “uyarı” ve “tehlike” eşikleriyle karşılaştırır ve eşikler aşılırsa karşılık gelen alarmı (LED veya harici çıkışla gösterilir) tetikler.

Veri çıkışı:

Hafif Nevada 176449-09 İşlenmiş sinyalleri (örn. 4-20 mA logger sinyalleri, tamponlu çıkış sinyalleri) gerçek zamanlı izleme ve tarihsel analiz için ana bilgisayara veya kayıt cihazına iletir.

Ürün parametreleri

Aşağıdakiler, ışıltı Nevada 176449-09 tarif dürtü hızı monitör detayıdır.

Sinyal girişi: 1-4 yakınlık prob sinyallerini veya sismik sensör sinyallerini destekler

Giriş Empedansı: Hızlanma Sinyalleri> 10 KΩ, Hız Sinyalleri> 1 MΩ

Nabız Hızlanma/Hızlanma 2: 0.51-11.72 mV/(m/s²) (5-115 mV/g)

Pistonlu Hız/Düşük Frekanslı Pistorasyon Hızı: 3.54-22.64 mV/(mm/s) (90-575 mV/(in/s))

Güç tüketimi: 7.7 watt (nominal)

Logger çıkışı: 4-20 mA (tam ölçekle orantılı), yük direnci ≤ 600 Ω, doğruluk ± 0.05 mA (ortam)

Tamponlu Çıktı: Empedans 550 Ω (tipik), kısa devre korumalı

Maksimum Çıktı Akımı: 40 Ma (Koşu), Başlangıçta 15 Ma (Katlama Yok)

Nabız Hızlanması: Yüksek Geçiş 3-3000 Hz (Pik), 10-3000 Hz (RMS), Düşük Pass 30-30000 Hz (Pik), 40-30.000 Hz (RMS)

Karşılıklı hızı: Yüksek geçiş 1-400 Hz (tepe), 10-400 Hz (RMS); Düşük geçiş 40-5500 Hz (tepe), 60-5500 Hz (RMS); Filtreler Hz (RMS);

Filtre: 4 kutuplu Highpass/Lowpass (80 dB/on yıl), 1 kutuplu önyargı filtresi (-3 db@0.01 Hz)

Eşik Aralığı:% 0-100 tam ölçek (sensör aralığına göre sınırlı)

Doğruluk: Hedefin ±% 0.13'ü

Gecikme: Uyarı için 1-60 saniye (1 saniye adım), tehlike için 0,1 saniye (nominal) veya 1-60 saniye

Çalışma sıcaklığı: Barrier olmayan G/Ç modülü ile -30 ° C ila +65 ° C, 0 ° C ila +65 ° C dahili bariyer I/O modülüne sahip,

Depolama sıcaklığı: -40 ° C ila +85 ° C,

Nem:% 95 Yoğunlaşmayan
