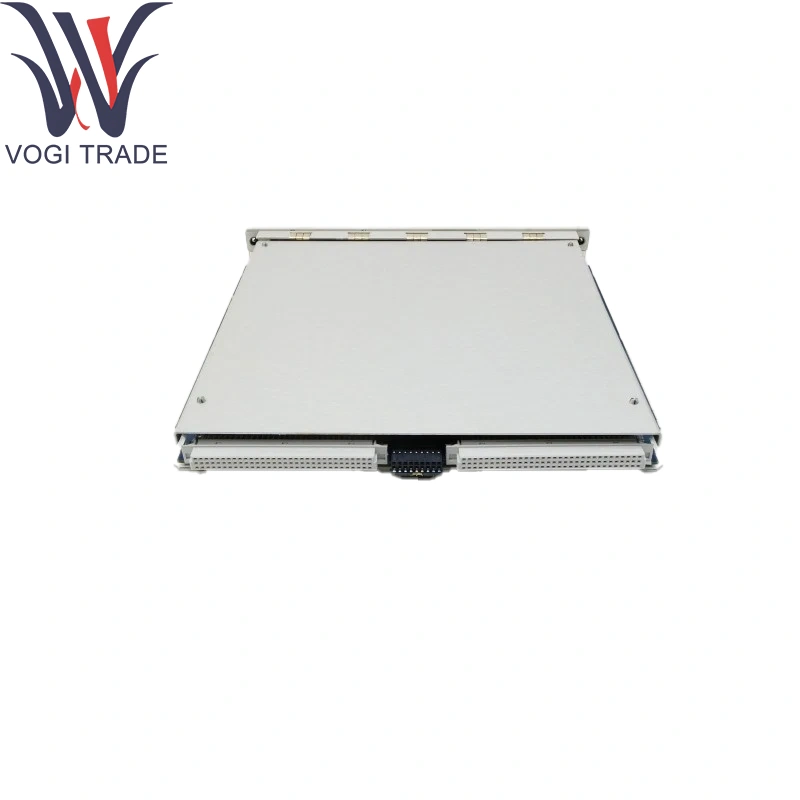

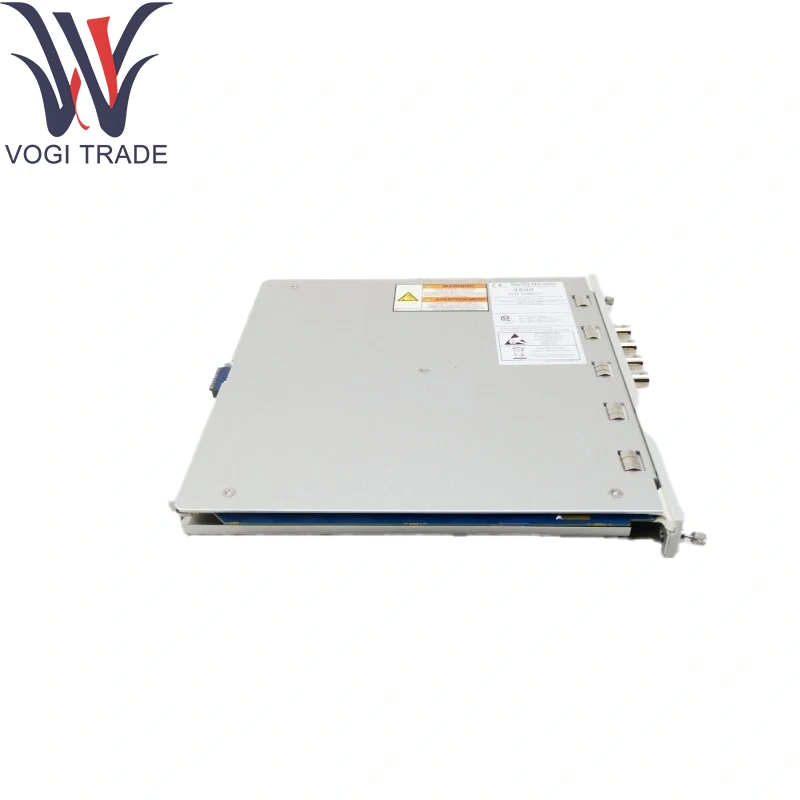

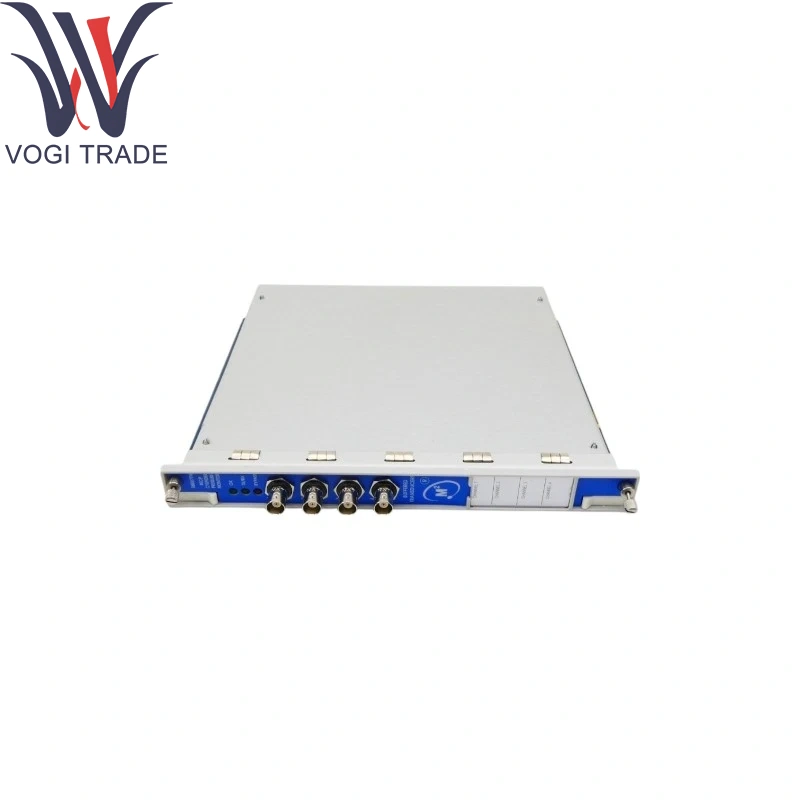

Marka: Isen NevadaAçıklama: 176449-08Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 19Ödeme Süresi: T/TNakliye Limanı: ShenzhenÇok silindirli pistonlu kompresörler ve motorlar üzerinde sekiz adede kadar çubuk konumlandırma dönüştürücüsünü izlemek için 3500 serisi bir rafa monte edilmiş nevada 176449-08.
| Üretmek |
Işın Nevada |
| Model numarası |
3500/72m-01-00 |
| Sipariş numarası |
176449-08 |
| Katalog |
3500/72m |
| Tanım |
Tarif çubuğu konum monitörü |
| Menşei ülke |
Amerika |
| HS kodu |
85389091 |
| Boyut |
33*25*4 (cm) |
| Ağırlık |
2 kg |
Sipariş bilgileri
Çubuk Konum Monitörü
3500/72m-aa-bb
A: G/Ç modülü tipi
01 Dahili sonlandırma ile G/Ç modülü
02 Harici sonlandırmalara sahip G/Ç modülü
03 I/O Modülü Interna
B: Ajans Onayı Seçeneği 0 0 Yok
00 Yok
01 Cnrtlus
02 ATEX/IECEX/CSA
Teknik parametreler
Kanallar: Hafif Nevada 176449-08 için 8 eşzamanlı çubuk pozisyonu girişi
Desteklenen Sensörler:
Lvdts (4 telli, diferansiyel)
Potansiyometrik veya manyetostriktif dönüştürücüler (± 10V)
Giriş Aralıkları: ± 5mm, ± 10mm veya ± 20mm açıklıklar (yazılım seçilebilir)
Çözünürlük ve Doğruluk: 16 bit A/D Dönüşümü (~% 0.002 FS), Isen Nevada 176449-08'de ±% 0.1 FS
Örnekleme oranı: Kanal başına 1kHz, eşzamanlı
Uyarma/Sürücü:
Lvdt: 3vrms @ kanal başına 2khz, Isen Nevada 176449-08 üzerinden
Potansiyometrik: ± 10V tahrik
İzolasyon: ≥1kv kanal-cassis ve kanaldan kanaldan
Giriş koruması: aşırı gerilim kelepçesi ± 30V, ters polarite kasası
Güç Tüketimi: 24VDC Arka Planla, ≤8W
Çevresel:
Çalışma sıcaklığı: 0 ° C ila +70 ° C
Depolama sıcaklığı: –40 ° C ila +85 ° C
Nem: ≤% 95 RH, yoğunlaşmayan
Ürün fonksiyonu
Çubuk pozisyonu koşullandırma: LVDT veya voltaj modu sensörlerine ışıltılı Nevada 176449-08 kullanarak uyarma ve doğrusallaştırma uygular.
Yüksek hızlı sayısallaştırma: Analog yer değiştirmeyi kesin dijital verilere dönüştürür.
Dinamik İzleme: İnme profillerini yakalar ve yanlış inme olaylarını tespit eder.
Alarm ve Teşhis Mantığı: Kanalları aşırı seyahat/asimetrik hareket için eşiklere göre karşılaştırır.
Veri Akışı: 3500 arka plan otobüsünün üzerinde zaman damgalı verileri yayınlar.
Uygulama alanları
Pistonlu Kompresörler ve Motorlar: Isenir Nevada ile Gerçek Zamanlı Çubuk İnme İzleme 176449-08
API-618 Uygunluk: Işınlı Nevada 176449-08 kullanarak kritik makineler için endüstri standartlarını karşılıyor
Yanma Diyagnostiği: Çubuk-Motion Anomalilerinin Arızalarla İlişkileri
Performans Optimizasyonu: Çubuk-Pozisyon Geribildirimi Kullanarak Yakıt Raf Ayarları İnce Düzenleme
Durum tabanlı bakım: Çubuk profili değişikliklerinin trend analizi
