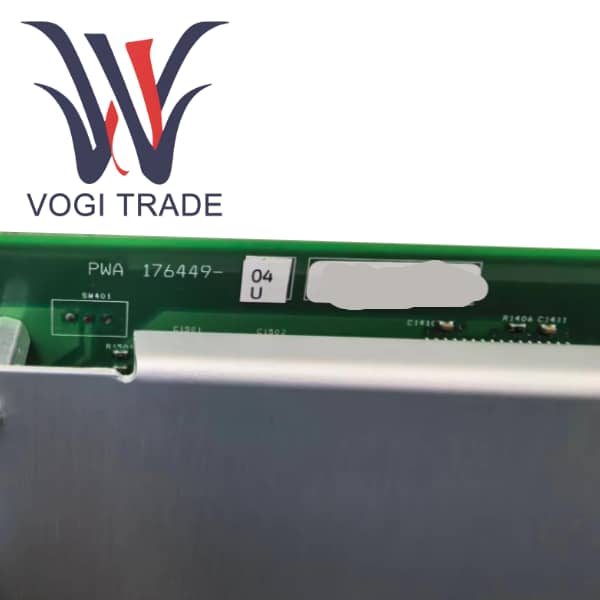

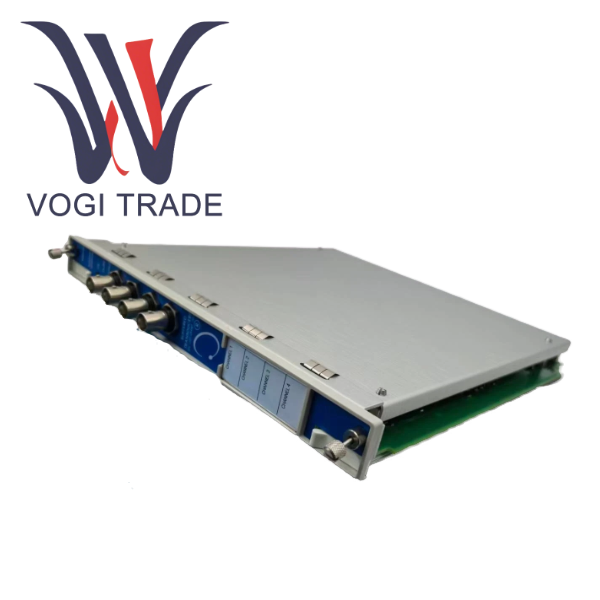

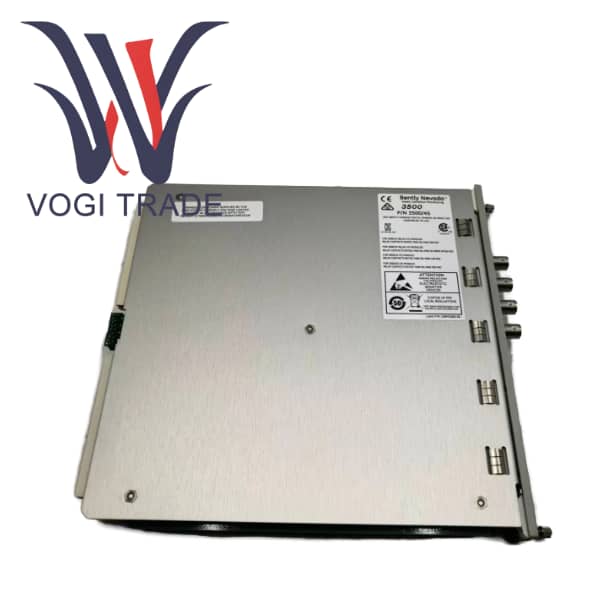

Bently Nevada 176449-04

Teknik Parametreler

Ürün türü                          3500/45 Pozisyon Monitörü

Parça numarası PN                     176449-04

Fiziksel boyutlar                241,3 mm yükseklik x 24,4 mm genişlik x 241,8 mm derinlik (9,50 inç x 0,96 inç x 9,52 inç)

Ağırlık                                  0,91 kg / 2,0 lb

Giriş kanalları                       4 kanal, Proximitor®, RPT, DC LVDT, AC LVDT, TMR'yi destekler.

Tipik güç tüketimi 8,5 watt.

Ön panel LED'i

Tamam LED'i                                 Modülün normal şekilde çalıştığını gösterir.

TX/RX LED'i                            Modülün 3500 rafındaki diğer modüllerle normal şekilde iletişim kurduğunu gösterir.

Baypas LED'i                           Modülün bypass modunda olduğunu gösterir.

Çıkış

Orijinal sinyal çıkışını ara belleğe alın         Her kanal için bir ön panel koaksiyel konektörü

4-20mA analog çıkış                      Kanal başına bir kanal, yük kapasitesi 0-600 Ω, voltaj uyumluluk aralığı 0 ila +12 Vdc.

Ölçüm performansı

Doğruluk                            Tipik değer ±%0,33 tam ölçek, maksimum değer ±%1 tam ölçek.

Frekans yanıtı            Doğrudan filtre - 1,2 Hz'de 3 dB; Boşluk filtresi - 0,41 Hz'de 3 dB. Bu düşük geçişli filtreleme özelliği, yavaş değişen veya statik konum sinyallerine odaklanmasını sağlayarak yüksek frekanslı titreşim gürültüsünü etkili bir şekilde filtreler.

Sensör güç kaynağı

Proximitor/RPT                        -24 Vdc

DC LVDT                                +15 Vdc

AC LVDT                                 2,3 Vrms, 3400 Hz sinüs dalgası

Döner Potansiyometre               -12,38 Vdc

Çalışma sıcaklığı            -30°C ila +65°C.

Tehlikeli alan sertifikasyonu     CSA/NRTL/C Sınıf I, Bölüm 2 Grup A, B, C, D T4.

Benzer ürünlerin karşılaştırılması

Avantajs

Endüstri lideri doğruluk ve kararlılık, ±%0,33'lük tipik doğruluk ve düşük frekanslar için optimize edilmiş filtre ile büyük dönen makinelerin konum izlemesinde altın standart haline gelmiştir. 176449-04'ün uzun vadeli kararlılığı, trend verilerinin geçerliliğini sağlar ve termodinamik analiz ve ömür tahmininin temelini oluşturur.

Benzersiz sensör uyumluluğu. Tek bir modül, tüm deplasman sensörlerinin bağlantı sorunlarını çözerek yedek parça yönetimini ve sistem tasarımını büyük ölçüde basitleştirir. Mühendislerin farklı sensör türleri için farklı izleme donanımları hazırlamasına gerek yoktur.

3500 Sisteminin bir parçası olarak verileri, alarmları ve durum bilgileri Sistem 1 yazılım ekosistemine tamamen entegre edilerek sahadan kontrol odasına kesintisiz veri akışı sağlanır.

Yerleşik eğim farkı genişletmesi ve CIDE algoritmasının karmaşık uygulamalara yönelik profesyonel desteği, genel amaçlı modüllerle karşılaştırılamayacak kadar büyük buhar türbinlerinin izlenmesinde dünya çapındaki sorunları çözmüştür.

Hayal kırıklığıbakış açısı

3500/42M ile karşılaştırıldığında 176449-04 tek işlevlidir ve titreşimi ölçemez. Hem titreşimi hem de yer değiştirmeyi aynı anda izlemesi gereken bir rulman yatağında 3500/42M ve 3500/45'in aynı anda monte edilmesi gerekebilir, bu da maliyeti ve karmaşıklığı artırır.

Son derece uzmanlaşmış bir modül olarak maliyeti nispeten yüksektir ve birim fiyatı genel amaçlı I/O modüllerinden veya basit LVDT vericilerinden çok daha yüksektir.

G/Ç modüllerine güçlü bir bağımlılığı vardır. 176449-04 yalnızca ana işlem birimidir ve belirli sensör girişi ve sonlandırma yöntemlerine ulaşmak için doğru G/Ç modülüyle eşleştirilmesi gerekir. Yanlış seçim, eksik işlevlere yol açabilir.

Sistem 1 ekosisteminde kilitli. Tam değer yalnızca Bently Nevada'nın Sistem 1 yazılım paketine tam olarak yansıtılabilir.
