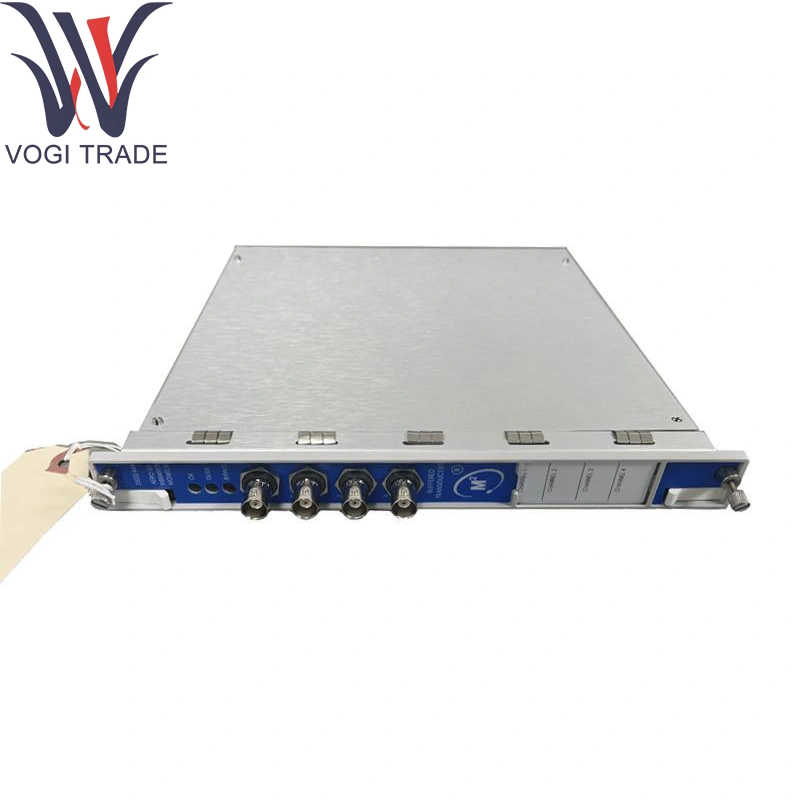

Işınlı Nevada 176449-03

Sipariş bilgileri

Aeroderivative Monitör

3500/44-aa-bb

A: G/Ç modülü tipi

01 Aero GT G/Ç Modülü Dahili sonlandırmalar

02 Aero GT G/Ç harici sonlandırma modülü

05 Prox/Velom Dahili sonlandırmalara sahip G/Ç modülü

06 Prox/Velom I/O Modülü harici sonlandırmalar

07 Multimod Prox/Velom G/Ç modülü Dahili sonlandırmalar

08 Harici sonlandırmalara sahip çok modlu prox/velom G/Ç modülü

B: Tehlikeli Alan Onay seçeneği

00 Yok

01 Cnrtlus (Sınıf 1, Bölüm 2)

02 ATEX/IECEX/CSA (Sınıf 1, Bölge 2)

Teknik parametreler

Kanallar: Bently Nevada için 4 Yüksek Hızlı Titreşim Girişi 176449-03

Giriş Türleri: IEPE ivmeölçerler (4ma döngüle çalışan) veya ± 10V voltaj modu ivmeölçerleri (kanal başına jumper seçilebilir)

Bant genişliği: 1, 2, 5 veya 10kHz'de programlanabilir düşük geçişli filtreler ile DC ila 10kHz (–3db)

Çözünürlük ve Doğruluk: 24 bit Δς ADC; Tam ölçeğin ±% 0.05'i

Örnekleme Oranı: Kanal başına 10kHz, Isen Nevada 176449-03'te eşzamanlı senkronize edinme

Sinyal Koşullandırma:

IEPE için Dahili sabit akım uyarımı (4mA)

± 35V'ye kadar aşırı gerilim koruması; ters polarite kelepçesi

Programlanabilir Kazanç Ayarları (× 1, × 2, × 5, × 10)

İzolasyon: ≥1kv kanal-cassis zemin

Veri Çıkışı: 3500 arka plan otobüsünün üzerinde gerçek zamanlı dijital akış, 1µs hassasiyete zaman damgası ile

Güç Tüketimi: 24VDC (18-32V DC), ≤6W Toplam

Çevresel:

Çalışma sıcaklığı: –20 ° C ila +70 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem:%95'e kadar RH, yoğunlaşmayan

Ürün fonksiyonu

Yüksek finansal titreşim yakalama: Dengesizlik ve hata tespiti için ışıltı Nevada 176449-03 yoluyla rulman ve gövde titreşiminin hassas ölçümünü sağlar.

Geçici etkinlik kaydı: Başlangıçlar ve geçişler sırasında yüksek hızlı olayları yakalar ve zaman damgalar.

Çevrimiçi Dengeleme Desteği: Alan dengelemesine yardımcı olmak için dar bant ve geniş bant titreşim kanallarını çıkarır.

Koruma mantığı entegrasyonu: <2ms'deki eşik karşılaştırmaları için verileri sistem arayüzüne aktarır.

Uygulama alanları

Aeroderivatif Gaz Türbinleri: Frame5, LM2500/6000 Işınlı Nevada 176449-03 ile yüksek hızlı analitik gerektirir.

Zirve ve Yedek Gücü: Erken Arıza Tespiti İhtiyacı olan Sık Başlangıç/Durakları olan birimler.

Mekanik Tahrik Kompresörleri: Petrokimya uygulamalarında yüksek hızlı sürücüler.

Güçlendirme ve Yükseltmeler: Geliştirilmiş güvenilirlik için Işınlı Nevada 176449-03 kullanarak eski monitörlerin değiştirilmesi.

Durum tabanlı bakım: Türbin filoları için trend analitiğinin sağlanması.
