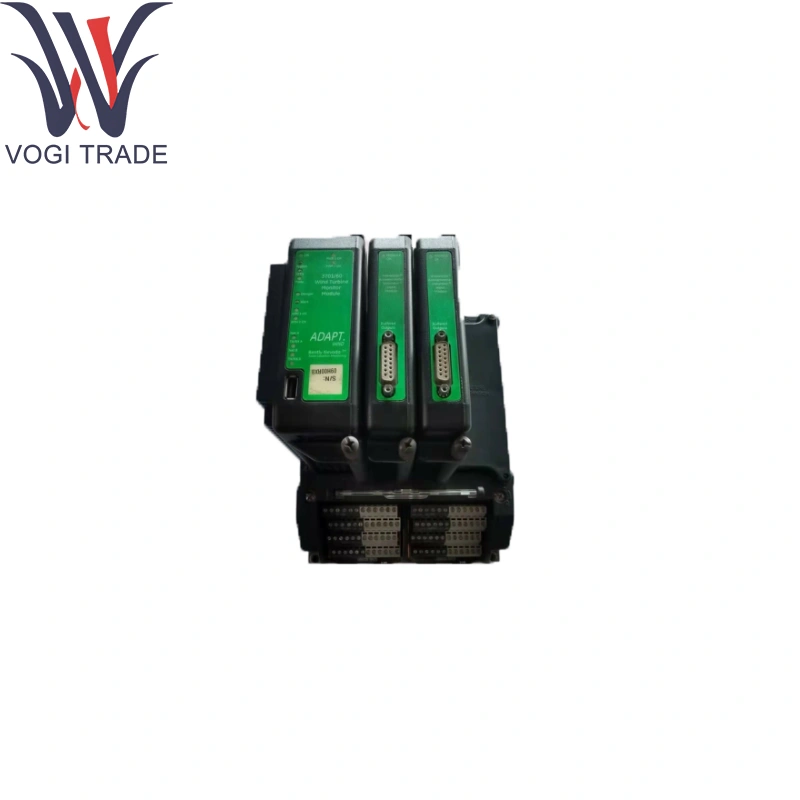

Işınlı Nevada 175794-01

Teknik parametreler

Kanallar: Isen Nevada 175794-01'e 2 bağımsız çubuk konumsal sensör girişi

Desteklenen sensör türleri:

Doğrusal değişken diferansiyel transformatörler (LVDT'ler)

Manyetostriktif veya potansiyometrik çubuk pozisyonu dönüştürücüler

Giriş aralığı: ± 10VDC analog (programlanabilir ± 5V ila ± 15V açıklıkları)

Çözünürlük: Kanal başına 16 bit A/D Dönüşümü Işınlı Nevada 175794-01 (SPAN'in ≈% 0.0015'i)

Doğruluk: Doğrusallaştırma sonrası tam ölçekin ±% 0.1'i

Örnekleme oranı: Kanal başına 1kHz, eşzamanlı edinme

İzolasyon: ≥1kv kanal-cassis ve kanaldan kanaldan

Giriş koruması: ± 30V'ye kadar aşırı gerilim kelepçesi; ters polarite ve dalgalanma koruması

Çevresel:

Çalışma sıcaklığı: 0 ° C ila +70 ° C

Depolama sıcaklığı: Isen Nevada 175794-01 için –40 ° C ila +85 ° C

Nem: ≤%95 RH, yoğunlaşmayan

Ürün fonksiyonu

Pozisyon Koşullandırma: Işınlı Nevada 175794-01 aracılığıyla uyarma, tamponlama ve koşullandırma uygular, daha sonra yer değiştirme birimlerini dijitalleştirir ve doğrusallaştırır.

Dinamik İzleme: Yanlış okuma veya valf-fakir olayların tespiti için yüksek hızlı konum geçici ve bekleme süreleri yakalar.

Veri iletişimi: 3500 arka plan dijital veri yolunda gerçek zamanlı pozisyon, hız ve teşhis bayrakları yayınlar.

Uygulama alanları

Pistonlu Kompresörler ve Motorlar: Dalgalanma Kaçınma ve Performans Ayarı için Işınlı Nevada 175794-01 aracılığıyla sürekli çubuk pozisyonu geri bildirimi.

API-618 Uyum: Kritik pistonlu makine koruması için hassas gereksinimleri karşılar.

DCS/SCADA ile entegre: 4-20mA veya dijital çıktı modülleri aracılığıyla.

Bakım ve Diagnostics: Aşınma veya mekanik bağlanmanın erken tespitini sağlar.
