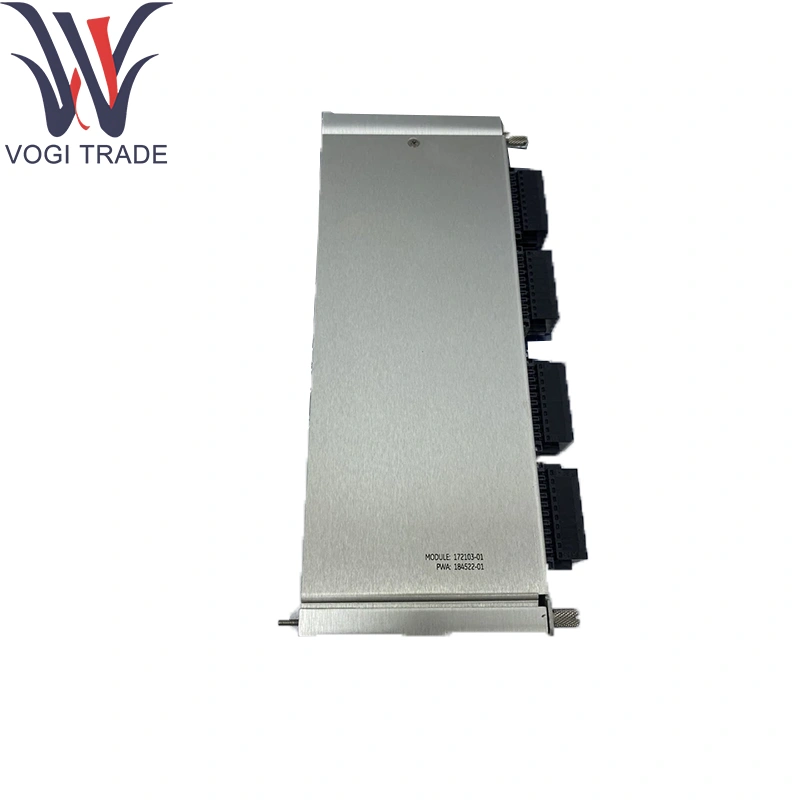

Marka: Isen NevadaAçıklama: 172103-01Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 11Ödeme Süresi: T/TNakliye Limanı: ShenzhenKritik makine noktalarının sürekli, çevrimiçi sıcaklık izlenmesi için tasarlanmış ışıltı Nevada 172103-01-Bearing muhafazaları, yağ-yağ karavuzları, şanzıman kasaları ve mızrak-prob termowells.
| Üretmek |
Işın Nevada |
| Model numarası |
3500/65-01-01 |
| Sipariş numarası |
172103-01 |
| Katalog |
3500/65 |
| Tanım |
RTD/İzole Tip TC I/O modülü, dahili sonlandırmalar |
| Menşei ülke |
Amerika |
| HS kodu |
8471800000 |
| Boyut |
24*2.4*24 (cm) |
| Ağırlık |
1.4kg |
Sipariş bilgileri
3500/65-aa-bb
A: G/Ç modülü tipi
01 RTD/İzole Tip TC Dahili sonlandırmalarla
02 RTD/İzole Tip TC harici sonlandırmalarla
B: Ajans Onay seçeneği
00 Yok
01 CSA/NRTL/C
02 CSA/ATEX
Teknik parametreler
Kanallar: toplam 8, Isen Nevada 172103-01'de yapılandırılabilir:
4 × 4 telli RTD girişleri (PT100/PT1000)
4 × İzole Tip Termokupl Girişleri (Typee, J, K veya T)
RTD Aralık ve Doğruluk:
–200 ° C ila +850 ° C (PT100), ± 0.1 ° C
0.1 ° C çözünürlük, 16 bit dönüşüm
Termokupl aralığı ve doğruluğu:
Typee: –200 ° C ila +900 ° C; TYPEJ: –210 ° C ila +760 ° C
TYPEK: –250 ° C ila +1372 ° C; Tipet: –250 ° C ila +400 ° C
± 0.25 ° C (veya açıklığın ±% 0.1'i), 16 bit dönüşüm
Soğuk kavşak tazminatı: yerleşik, ± 0.5 ° C doğruluk
Giriş Koruma ve Sonlandırmalar:
Dahili 100Ω (RTD) ve ± 100MV (TC) Fesih Nevada 172103-01 için sonlandırma dirençleri
± 35V'ye kadar aşırı gerilim kelepçesi; ters polarite koruması
Örnekleme oranı: Kanal başına 2 numune/sn (eşzamanlı)
İzolasyon: 1kv kanal-chassis
Güç Tüketimi: Arka Plan üzerinden 24VDC (18-32VDC), ≤5W
Çevresel Derecelendirmeler:
Çalışma sıcaklığı: 0 ° C ila +70 ° C
Depolama sıcaklığı: –40 ° C ila +85 ° C
Nem:%95'e kadar RH, yoğunlaşmayan
Ürün fonksiyonu
Sinyal Koşullandırma: 4 telli RTD'leri uyarır/doğrusallaştırır ve termokuplları, soğuk kavşak telafisi ile ışıltı Nevada 172103-01 yoluyla termokupllar.
Sayısallaştırma: Analog sinyalleri 3500/3700 arka panel için dijital verilere dönüştürür.
Alarm Mantığı: Kanalları, Isuklu Nevada 172103-01 kullanarak programlanabilir ayar noktalarıyla karşılaştırır.
Diagnostics: Sensör döngüsü bütünlüğünü izler ve hataları rapor eder.
Entegre sonlandırmalar: yerleşik kesin sonlandırmaları yerleştirir
Uygulama alanları
Rulman ve Yağ-Yağı Sıcaklığı: Türbinlerde/kompresörlerde Isen Nevada 172103-01 ile erken başarısızlık tespiti.
Şanzıman ve Conta İzleme: Öngörücü bakım için izleme sıcaklıkları.
Yanma ve egzoz sistemleri: Sıcak gaz yollarında termokuplları algılama.
Proses kontrol kayakları: Isen Nevada 172103-01 üzerinden koruma panellerine entegrasyon.
Tehlikeli alan kurulumları: Bölge 2/div2 panelleri Alan varier gereksinimlerini azaltma
