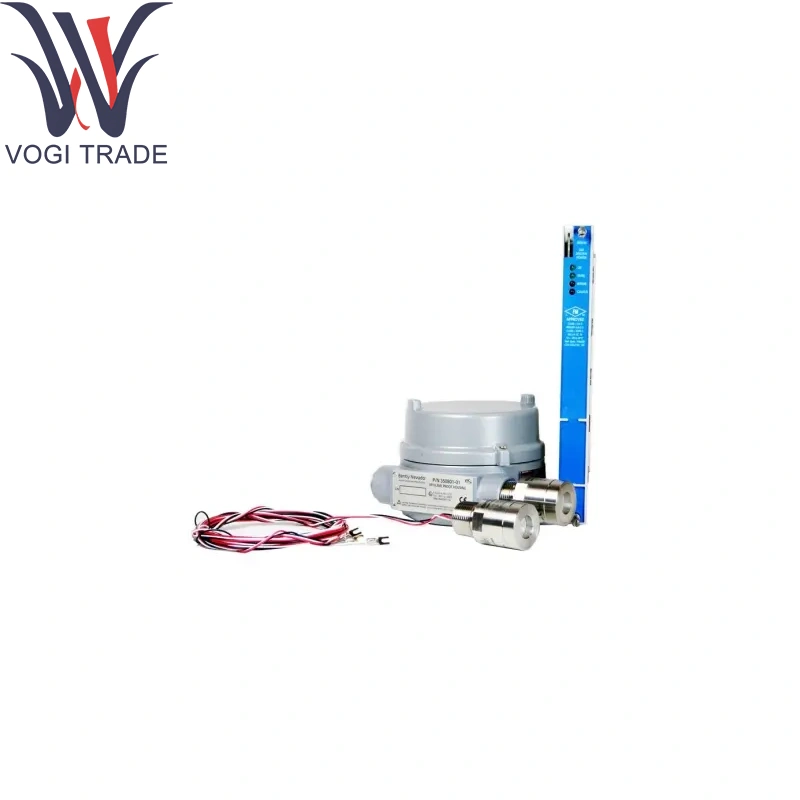

Işınlı Nevada 164578-01

Infor siparişiçiftlik

Tehlikeli Gaz Algılama Modülü

3500/63-AXX-BXX

A: Giriş/Çıkış Modülü:

01 Dahili sonlandırma katalitik boncuk giriş/çıkış modülü

02 Harici sonlandırma katalitik boncuk giriş/çıkış modülü

B: Ajans onayları:

01 FM (C/US), IEC

Teknik parametreler

Kanallar: Bently Nevada 164578-01 için 4 analog giriş, ayrı ayrı yapılandırılabilir:

4-20mA akım döngüleri

0-10V DC voltaj sinyalleri

Dahili sonlandırmalar:

4-20mA için 250Ω hassas dirençler

Voltaj modu için 10kΩ giriş empedansı

İç Güvenlik Bariyerleri: Işın Nevada 164578-01'de Classi Bölgesi2/DIV2 için derecelendirilen giriş başına dahili Zener-Diode ağları

Çözünürlük ve Doğruluk: 16 bit A/D, tam ölçekli ±% 0.1

Örnekleme oranı: Kanal başına 50 numune/sn

İzolasyon: ≥1kv kanal-cassis zemin

Giriş koruması: aşırı gerilim kelepçesi ± 35V, ters polarite koruması

Güç Tüketimi: Raf Yolu üzerinden 24VDC (18-32VDC); ≤3w

Çevresel Derecelendirmeler:

Çalışma sıcaklığı: 0 ° C ila +60 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem:%95'e kadar RH, yoğunlaşmayan

Ürün fonksiyonu

Sinyal Koşullandırma: Düşük seviyeli analog çıkışları kabul eder, nevada 164578-01 yoluyla sonlandırma ve bariyer izolasyonu uygular, daha sonra raf-bus iletimi için dijitalleşir.

Entegre engeller ve sonlandırmalar: Güvenlik bariyerlerini ve giriş dirençlerini yerleşik hale getirir.

Diagnostics: Monitörler Döngü bütünlüğünü izler ve dijital veri yolu üzerindeki hataları rapor eder.

Uygulama alanları

Yenilebilir gaz tespiti: Türbin muhafazalarında Isen Nevada 164578-01 kullanarak metan konsantrasyonlarının izlenmesi.

Toksik gaz güvenlik sistemleri: H₂s/CO dedektörlerinin kapatma mantığına entegre edilmesi.

Tehlikeli alan kurulumları: Işınlı Nevada 164578-01 ile Bölge2/DIV2 Kontrol Panelleri.

Proses-Güvenlik Entegrasyonu: DCS/SCADA Sistemlerine Gaz Sensörü Verilerinin Beslenmesi.
