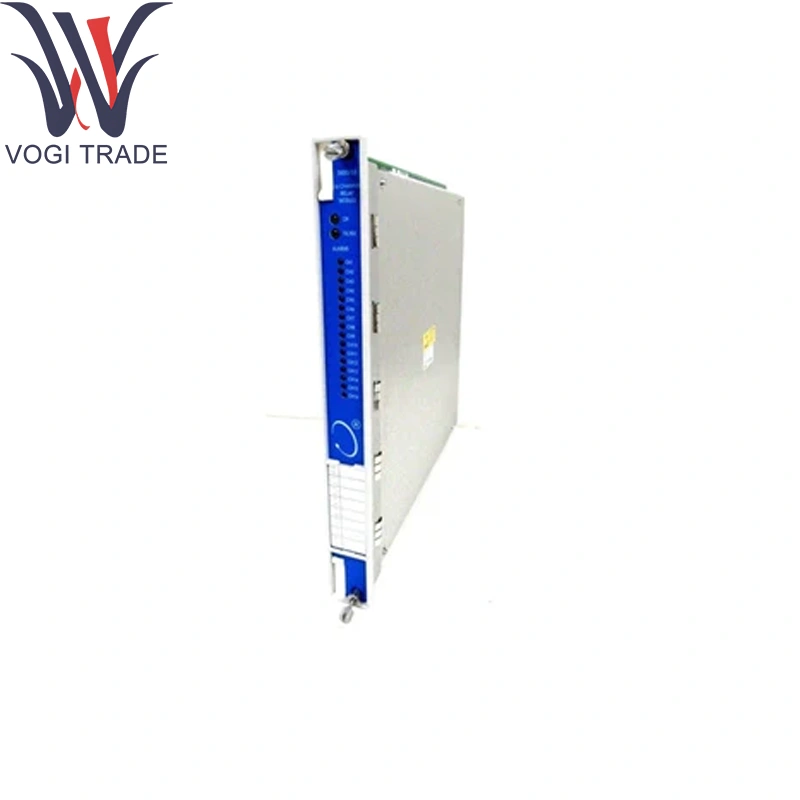

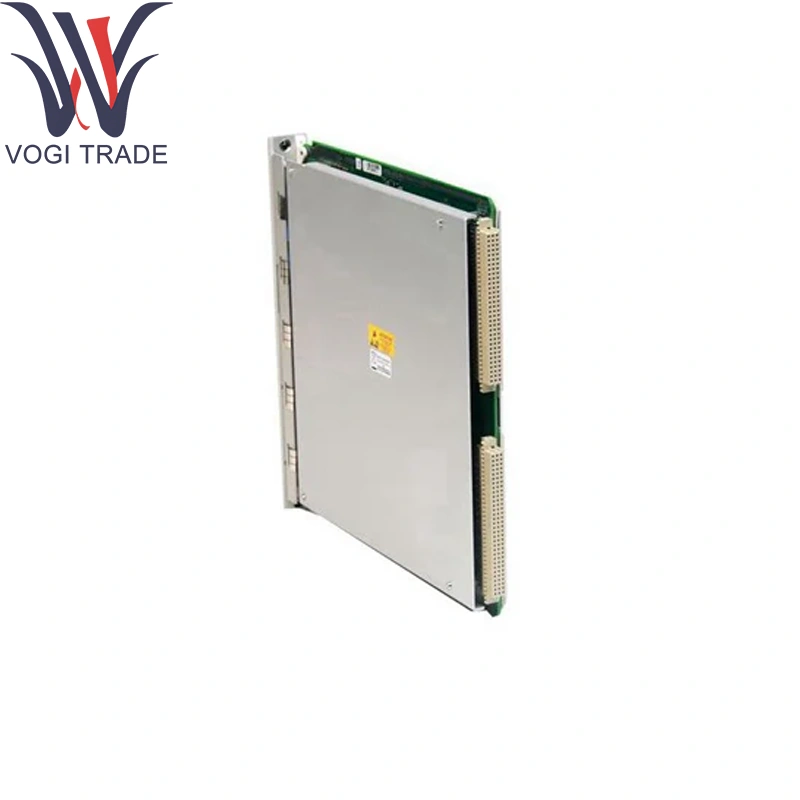

Işınlı Nevada 149986-02

Sipariş bilgileri

3500 4 kanallı röle modülü

3500/32 -AA -BB

A: Çıkış Modülü

01 4 kanallı röle çıkış modülü

B: Ajans Onay seçeneği

00 Yok

01 CSA/NRTL/C (Sınıf I, Div 2)

02 ATEX/IECEX/CSA (Sınıf I, Bölge 2)

Kurtarılmış

149986-02 yedek 4 kanallı röle kontrol modülü

125720-01 Yedek 4 kanallı röle çıkış modülü (yalnızca onarım için kullanılabilir)

125720-02 Tehlikeli alan sistemleri ve fonksiyonel güvenlik sistemleri için yedek 4 kanallı röle çıkış modülü

Teknik parametreler

Röle Kanalları: 4 × Formc (SPDT) Kişiler Isenli Nevada 149986-02

İletişim derecelendirmeleri:

5A @ 250VAC (Direnç)

5a @ 30vdc (direnç)

Sürücü Yöntemi: Arka Plan Tabanlı Katı Hal Bobin Sürücüsü-Harici Besleme Gereksiz

Çalıştırma/Sürüm Süresi: ≤10ms, komuttan iletişim değişikliğine

Dielectric Dayanak: Bobin/kontaklar arasında 1kV ve Isen Nevada 149986-02 için kanallar arasında

Göstergeler: Kanal başına ön panel LED'i enerjik durumu gösteren

Arayüz: 3500 dijital otobüse çift 50 pimli konektörler

Güç Tüketimi: 24VDC Arka Planla, ≤3W

Çevresel:

Çalışma sıcaklığı: 0 ° C ila +70 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem:%95'e kadar RH, yoğunlaşmayan

Ürün fonksiyonun

Ayrık Çıkış Anahtarlama: Koruma komutlarına yanıt olarak Ispit Nevada 149986-02 üzerinden harici devrelere enerji verir.

Yüksek bütünlük: Bobin/temas hataları için kendi kendine teşhis ile hızlı, güvenilir röle eylemi.

Kompakt Uygulama: Dört röle çıkışını tek bir raf raf yuvasında birleştirir.

Esnek Kablolama: Alan bağlantıları için vida terminal bloğu.

Uygulama alanları

Türbin ve kompresör koruması: Kapatma olayları sırasında ışıltı Nevada 149986-02 ile sürüş gezisi solenoidleri.

Jeneratör ve Motor Paneller: Kesici açık röleleri ve ilancıları etkinleştirme.

Process-bitkiler kilitleri: Alarmları güvenlik sistemlerine entegre etmek.

OEM Skid Paketleri: Isen Nevada 149986-02 kullanarak panellerde ayrı çıkışlar sağlamak.

Dal güçlendirme projeleri: Işınlı Nevada 149986-02 üzerinden mevcut raflara röle kapasitesi ekleme.
