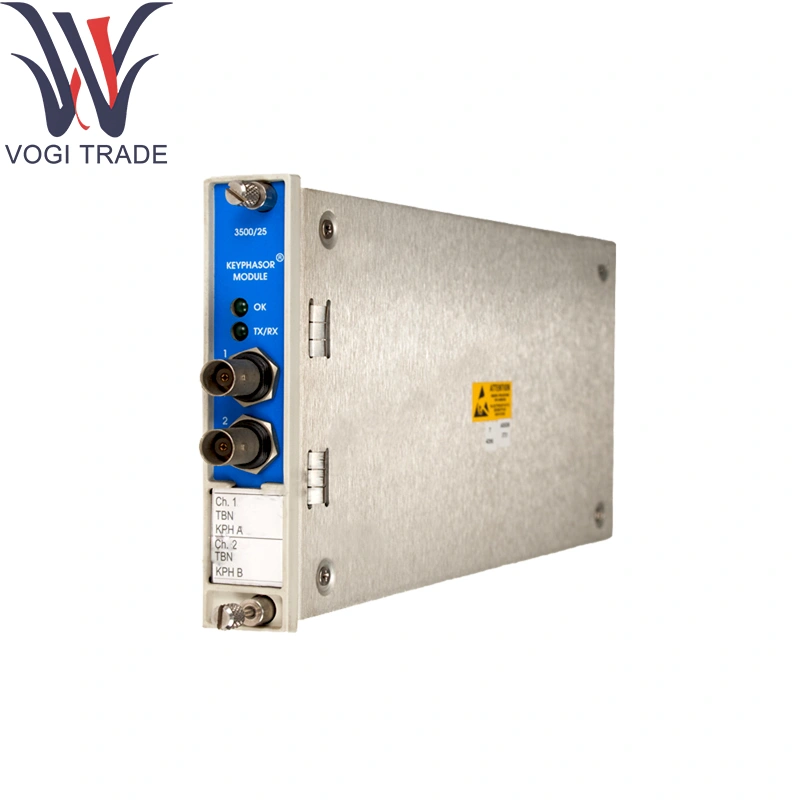

Marka: Isen NevadaAçıklama: 149369-01Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 13Ödeme Süresi: T/TNakliye Limanı: ShenzhenYüksek entegre şaft hızı ve gelişmiş titreşim baskısı ve tanısal özelliklerle faz referans algılaması için tasarlanmış nevada 149369-01.
| Üretmek |
Işın Nevada |
| Model numarası |
3500/25-01-01-01 |
| Sipariş numarası |
149369-01 |
| Katalog |
3500 |
| Tanım |
Geliştirilmiş Keyfazör Modülü |
| Menşei ülke |
Amerika |
| HS kodu |
85389091 |
| Boyut |
12*2.4*25 (cm) |
| Ağırlık |
1.4 kg |
Sipariş bilgileri
3500/25-aa-bb-cc
A: Kanal sayısı
01 Tek Yarım Yarı High 2 kanallı Keyfaz Kart (2 kanallı sipariş)
02 İki yarım yükseklik 2 kanallı Keyfaz Kartları (4 kanallı sipariş)
B: G/Ç modülü türü
01 Dahili sonlandırma ile G/Ç modülü
02 Harici sonlandırmalara sahip G/Ç modülü
03 Dahili finali ile dahili bariyer G/Ç
04 Dahili sonlandırmalarla izole edilmiş G/Ç modülü (manyetik pikaplarla kullanılmak üzere tasarlanmıştır)
05 Harici sonlandırmalarla izole edilmiş G/Ç modülü (manyetik manyetik pikaplarla kullanılmak üzere tasarlanmış)
C: Ajans Onayı Seçeneği 00 Gerekli Değil
01 Cnrtlus (Sınıf 1, Div 2)
02 ATEX/IECEX/CSA (Sınıf 1 Bölge 2)
Teknik parametreler
Kanallar:
2 × girdap-akım probu hız girişleri (0-50vp-p) Isen Nevada 149369-01 için
2 × TTL/CMOS KeyPhasor® veya Encoder-Index Girişleri
Çok fazlı markörler için 2 × yardımcı dijital girişler
Gelişmiş Özellikler:
Yerleşik düşük zahmetli sinyal koşullandırma (<10ns rms titreşim)
Dizin kanalları için programlanabilir dijital filtreleme ve debounce
Prob sürüklenmesini telafi etmek için otomatik sıfır taban çizgisi izleme
Hız aralığı: 0.1Hz ila 50kHz (prob); 100khz'e kadar (kodlayıcı)
Zaman damgası doğruluğu: olay başına ± 100NS çözünürlüğü
Aşırı Hız Gezisi Mantığı: Milisaniye Alt Yanıtla Donanım Toplantısı Eşik Algılama
İzolasyon: ≥1kv kanal-to-cassis, ışıltı Nevada 149369-01
Güç Tüketimi: 24VDC Arka Planla, ≤4W
Çevresel Derecelendirmeler:
Çalışma: 0 ° C ila +70 ° C
Depolama: –40 ° C ila +85 ° C
Nem:% 95'e kadar RH Yunanstanlama
Ürün fonksiyonu
Işınlı Nevada 149369-01, girdap akımı ve Keyphasor® sinyalleri için hassas hız ve faz koşullandırma sağlar, gürültü/kaymayı bastırır. Etkinlik zaman damgalarını fazlama için ± 100NS doğruluğuna ve etkinlik dizisi günlüğüne yakalar. Sinyal sağlığını izler ve temiz verileri aşırı hız seyahat mantığına besler.
Uygulama alanları
Steam ve Gaz Türbinleri: Paralel Koşu Birimleri için Işın Nevada 149369-01 kullanan aşırı hız koruması
Santrifüj Kompresörler: Yüksek Entegre Gezi Arayüzleri ile Surge Kontrol Hız Geri Bildirimi
Deniz ve Turboshaft Motorları: Yüksek Vibrasyon Ortamlarında Işınlı Nevada 149369-01 ile Hassas Zamanlama
Jeneratör Senkronizasyonu: Olay Sekansı ve Izgara Bağlantısı için Fazlatma
Araştırma ve test hücreleri: Rotor-dinamik deneyleri için yüksek çözünürlüklü hız yakalama
