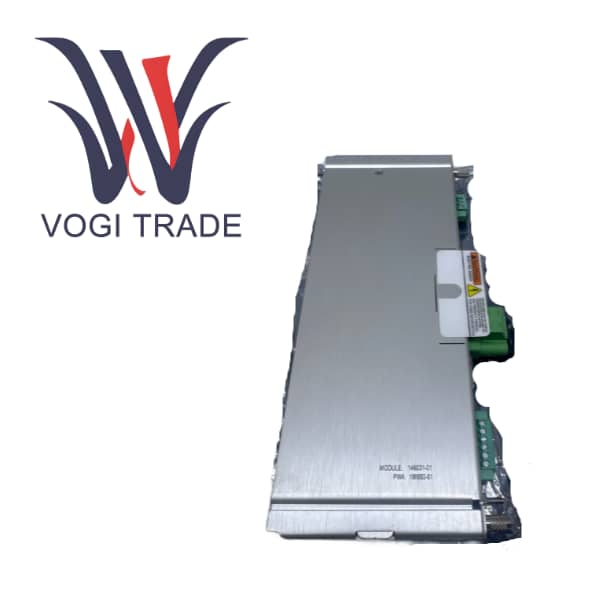

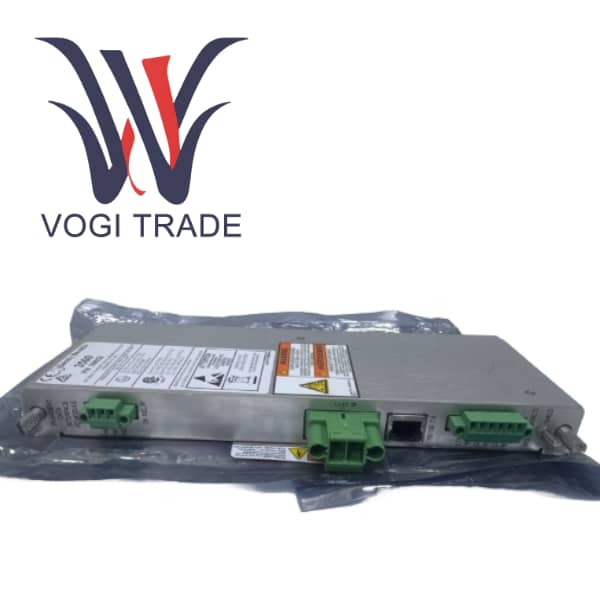

Bently Nevada 146031-01 190093-01

Ürün Özellikleri

Bently Nevada 146031-01 PWA190093-01, kritik bir iletişim arayüzü olarak 3500/22M Geçici Veri Arayüzü (TDI) sistemleri için özel olarak tasarlanmış bir 10Base-T/100Base-TX Ethernet I/O modülüdür. Bu modül, Bently Nevada 3500 mekanik izleme rafının standart Ethernet aracılığıyla daha yüksek seviyeli sistemlerle (GE'nin System 1® yazılımı gibi) kusursuz entegrasyonunu destekler. Fiziksel katman ve veri bağlantı katmanı olarak, önemli mekanik sağlık verilerini (kararlı durum değerleri, geçici dalga formları ve alarm bilgileri dahil) gerçek zamanlı analiz ve teşhis için izleme sisteminden varlık yönetimi platformuna iletebilir.

3500 sisteminin temel bileşeni olan bu modül, rafa ayrılmış tam yükseklikte bir arka yuvaya kurulur ve ağ tabanlı veri toplama ve uzaktan yapılandırma gerektiren her türlü kurulum için çok önemlidir.

Özellikler ve Parametreler

İletişim Standardı       10Base-T ve 100Base-TX Ethernet, IEEE 802.3'e uygundur.

Veri Hızları                             10 Mb/sn ve 100 Mb/sn, otomatik algılama ve otomatik anlaşma

Desteklenen Protokoller                BN Ana Bilgisayar Protokolü (3500 Yapılandırması, Veri Toplama ve Görüntü Yazılımı ile iletişim için)

                                             BN TDI Protokolü (GE System 1® yazılımıyla iletişim için)

Fiziksel Bağlantı                 Konektör                Tek RJ-45 bağlantı noktası

                                             Kablo Türü               Standart ekranlı Kategori 5 Ethernet kablosu

                                             Maksimum Kablo Uzunluğu     100 metre (328 fit)

Durum Göstergeleri (LED'ler)           Ana TDI modülü ön paneline entegre edilmiştir (OK, TX/RX, CONFIG OK, TM).

Çevresel Sınırlar                Çalışma Sıcaklığı      -30 °C ila +65 °C (-22 °F ila +149 °F)

                                             Depolama Sıcaklığı         -40 °C ila +85 °C (-40 °F ila +185 °F)

                                             Nem                           95% yoğuşmasız

Fiziksel Boyutlar                Yükseklik x Genişlik x Derinlik       241,3 mm x 24,4 mm x 99,1 mm (9,50 inç x 0,96 inç x 3,90 inç)

                                             Ağırlık                              0,20 kg (0,44 lbs)

                                             Raf Alanı                        1 adet tam yükseklikte arka yuva gerektirir.

                                             Tehlikeli Alan Onayları   Uygun raf konfigürasyonuyla mevcuttur (ör. Sınıf I, Bölüm 2 için CSA/NRTL; Bölge 2 için ATEX/IECEx).

Ürün özellikleri

Çift hızlı Ethernet arayüzü, geleneksel 10 Mb/sn ve modern 100 Mb/sn ağ altyapısına esnek bir şekilde bağlanabilir ve otomatik hız anlaşmasını ve çift yönlü modu destekler.

Sağlam ve dayanıklı endüstriyel tasarım, zorlu endüstriyel ortamlarda güvenilir çalışma için özel olarak tasarlanmıştır; geniş bir çalışma sıcaklığı aralığına sahiptir ve EN 61000-6-2, EN 61000-6-4 endüstriyel sınıf elektromanyetik uyumluluk bağışıklık ve radyasyon standartlarına uygundur.

İki yönlü iletişimi destekleyen kusursuz sistem entegrasyonu, yapılandırma (BN ana bilgisayar protokolü kullanılarak) ve sürekli veri toplama (BN TDI protokolü kullanılarak) için kullanılabilir ve 3500 rafın fabrikanın izleme ağına tamamen entegre edilebilmesini sağlar.

Kapsamlı veri türlerine yönelik destek, aşağıdakiler dahil olmak üzere TDI tarafından toplanan tüm önemli verilerin aktarımını kolaylaştırır:

Genel titreşim ve sıcaklık gibi statik değerler

Senkron ve asenkron dinamik dalga formları

Geçici verilerin başlatılması/kaydırılması

Alarm ve olay verileri

Basitleştirilmiş kablolamada evrensel RJ-45 konnektörler ve standart CAT5e kablolar kullanılır. Özel kablolama sistemleriyle karşılaştırıldığında kurulumu, yedek parça yönetimini ve sorun gidermeyi kolaylaştırır.
