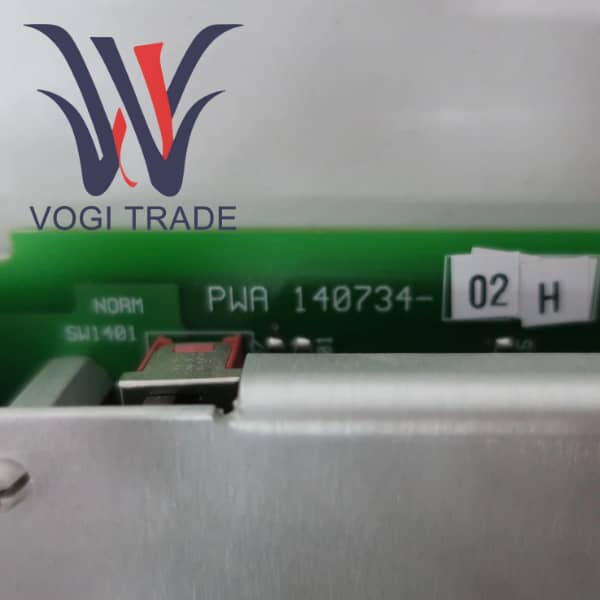

Bently Nevada 140734-02

Ürüne Genel Bakış

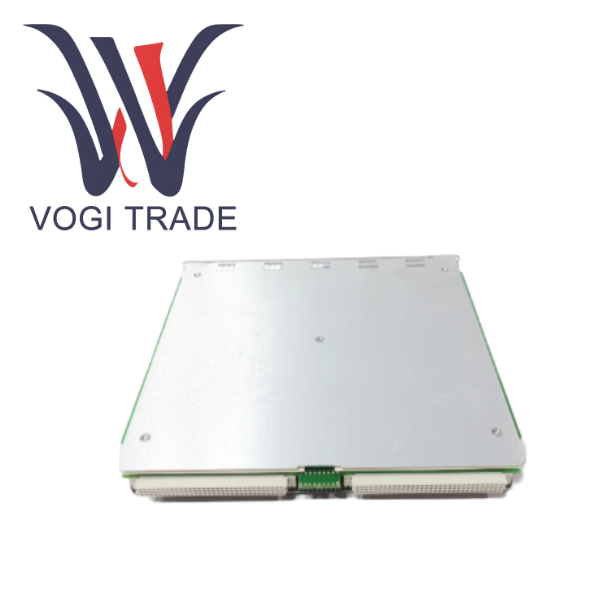

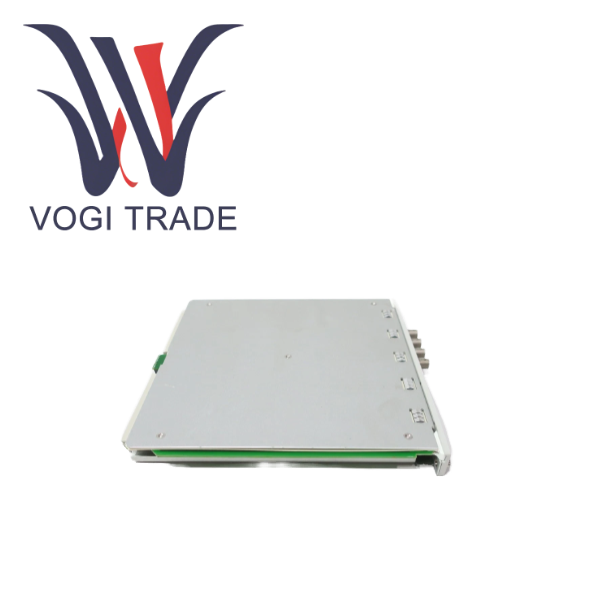

140734-02 Baker Hughes'un bir yan kuruluşu olan Bently Nevada tarafından piyasaya sürülen yüksek performanslı, dört kanallı Proximitor titreşim izleme modülü. 3500 durum izleme ve mekanik Koruma sisteminin temel bileşenlerinden biri olan 3500/42M, kritik dönen ve ileri geri hareket eden makinelerin kapsamlı titreşim, yer değiştirme ve konum izlemesi için özel olarak tasarlanmıştır.

3500/42M, tek genişlikli 1/4 yuva tasarımını benimser ve doğrudan standart 3500 rafa yerleştirilebilir. En göze çarpan özelliği, yüksek düzeyde esneklik ve çok işlevli olmasıdır. Birlikte verilen 3500 Raf Yapılandırma Yazılımı aracılığıyla programlanan her kanal çifti, dokuz farklı ölçüm işlevinden herhangi birini gerçekleştirmek üzere bağımsız olarak yapılandırılabilir. Radyal titreşim, eksenel yer değiştirme, diferansiyel genişleme, eksantriklik, REBAM, ivme, hız, mutlak eksenel titreşim ve dairesel kabul bölgesi dahil. Bu çok işlevli tek makine tasarımı, 140734-02'nin basit pompalar ve fanlardan karmaşık buhar türbini jeneratör setleri ve kompresörlere kadar çok çeşitli uygulama senaryolarına uyum sağlamasına olanak tanır. 3500/42M, kapsamlı mekanik koruma ve durum izleme için ideal bir seçimdir.

Ürünün işlevsel özellikleri

Çok fonksiyonlu ve programlanabilir kanal çiftleri

140734-02'nin temel yeniliği, modülün dört kanalının iki çifte bölünmesidir. Her bir çift, farklı ölçüm görevlerini gerçekleştirmek üzere bağımsız olarak ve aynı anda yapılandırılabilir. Örneğin, kanal 1 ve 2, radyal titreşimi izleyecek şekilde yapılandırılabilirken, Kanal 3 ve 4, eksenel yer değiştirmeyi izleyecek şekilde eş zamanlı olarak yapılandırılabilir. Bu tasarım, bireysel modüllerin kullanım oranını ve uygulama esnekliğini büyük ölçüde artırır.

Kapsamlı ölçüm kütüphanesi, dönen makinelerin hemen hemen tüm temel mekanik parametrelerini kapsayan 9 ölçüm tipini destekler.

Yer değiştirme türleri arasında radyal titreşim, itme konumu, diferansiyel genişleme ve eksantriklik bulunur.

Hız kategorisi hız ve ivme olarak ikiye ayrılır.

Gelişmiş teşhis REBAM, dairesel kabul alanı.

Bileşik tipinin mutlak şaft titreşimi.

Zengin statik değer çıkışı ve hassas alarm

Basit RMS'nin ötesinde, her ölçüm türü için 3500/42M modülü yalnızca toplam RMS değerini hesaplamakla kalmaz, aynı zamanda bir dizi Statik Değer çıkışı da sağlar. Örneğin, radyal titreşim modunda 140734-02, Doğrudan, Boşluk, 1X Genlik, 1X Faz Gecikmesi, 2X Genlik, Smax Genlik vb. çıktılar verecektir. Bu zengin veriler, derinlemesine arıza teşhisi için önemli ipuçları sağlar.

İki seviyeli, programlanabilir alarm sistemi iki seviyeli donanım röle alarmı sunar: Uyarı ve Tehlike. Alarmın tetikleme eşiği ve zaman gecikmesi, yazılım aracılığıyla hassas bir şekilde ayarlanabilir; bu, anlık müdahalenin neden olduğu hatalı açmayı etkili bir şekilde önler ve gerçekten tehlikeli çalışma koşullarında zamanında harekete geçilmesini sağlar.

Güçlü sistem entegrasyonu ve teşhis yetenekleri

4-20mA standart çıkış, her kanalın ana ölçüm değerlerinin 4-20mA sinyal yoluyla DCS/PLC'ye gönderilmesini sağlayarak merkezi izleme sağlar.

Ön panel tampon çıkışı, yüksek kaliteli ham sensör sinyalleri sağlayarak sahadaki mühendislerin taşınabilir veri toplayıcıları kullanarak ayrıntılı spektrum ve dalga biçimi analizi yapmalarını kolaylaştırır.

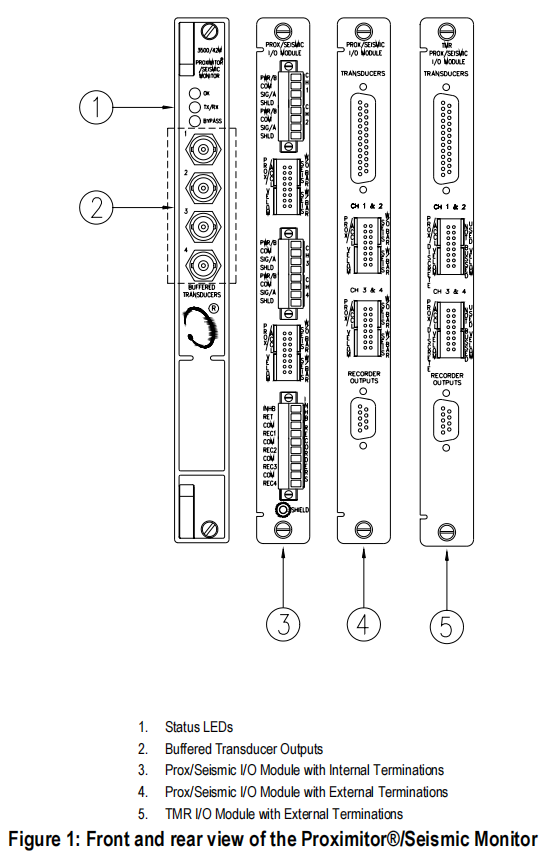

140734-02'nin üç ön panel LED'i, bakım personeline modüllerin sağlık durumu, iletişim durumu ve çalışma modu hakkında sezgisel bilgiler sağlar.

Uygulanabilir endüstri kapsamı

3500/42M 140734-02, karmaşık ve kritik döner ekipmanlara sahip tüm ağır sanayi alanlarına uygulanabilir.

Enerji ve güç alanında, buhar türbinleri, gaz türbinleri ve jeneratörler için radyal/eksenel titreşim, baskı yatağı aşınması, termal genleşme, büyük şaft bükülmesi ve yatak sağlığı dahil olmak üzere kapsamlı izleme sağlıyoruz.

Petrokimya endüstrisindeki büyük santrifüj/eksenel akışlı kompresörlerin ve reaktör karıştırıcılarının durumunun izlenmesi, özellikle de rulmanların erken arıza uyarısı hayati önem taşımaktadır.

Metalurji, madencilik, kağıt yapımı, çimento ve diğer sektörlerde titreşim ve yer değiştirmenin yüksek hassasiyetli ve çok işlevli izlenmesini gerektiren tüm önemli ekipmanlar.
