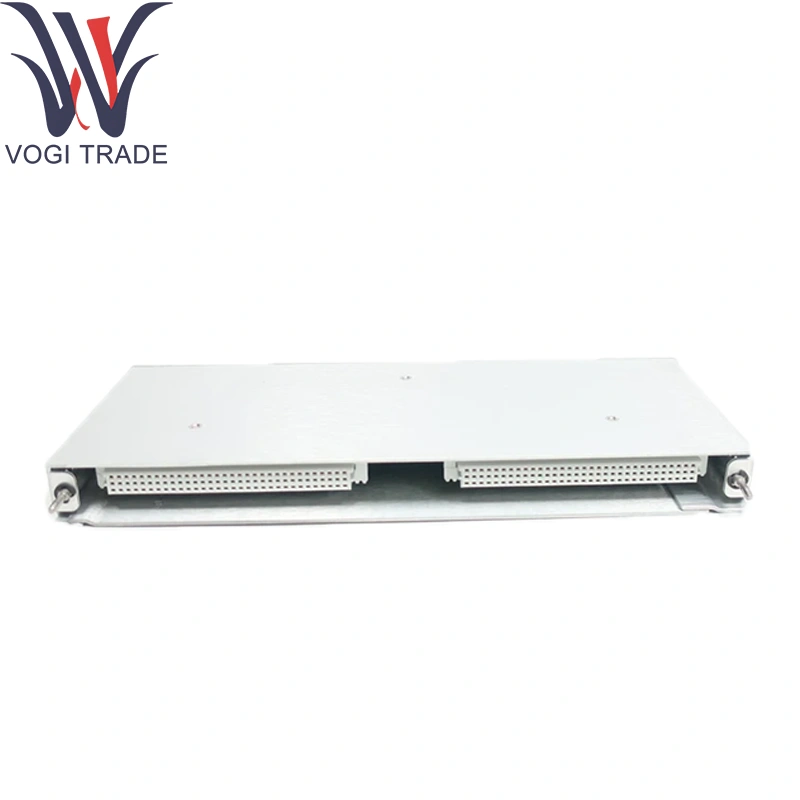

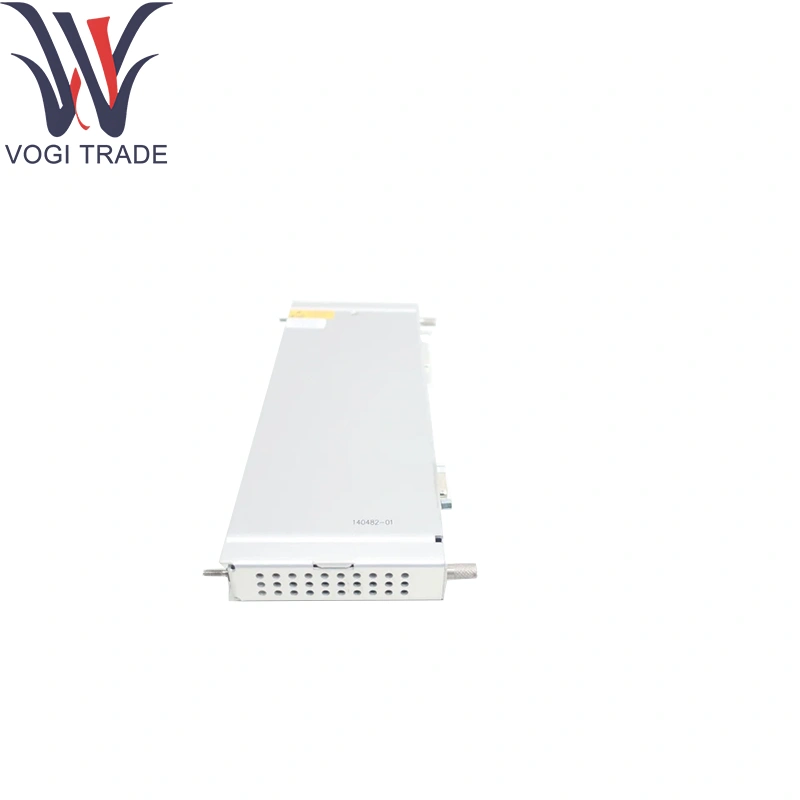

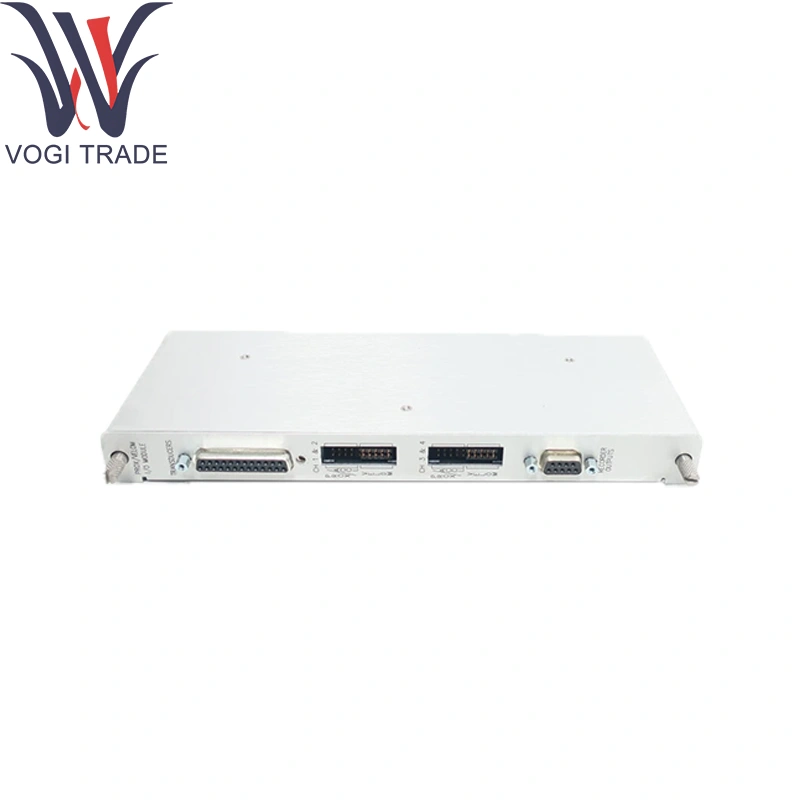

Işınlı Nevada 140482-01

Sipariş bilgileri

Ürün Açıklaması

3500/42m-aa-bb

A: G/Ç modülü tipi

Bkz. I/O Modül Türleri Sayfa 19.

B: Tehlikeli Alan Onay seçeneği

00

Hiçbiri

01

CSA / NRTL / C (Sınıf 1, Bölüm 2)

02

ATEX / IECEX / CSA (Sınıf 1, Bölge 2)

Teknik parametreler

Kanallar:

Işınlı Nevada 140482-01 için 2 × yakınlık-prob girişleri (girdap-akım, 0-50vp-p)

2 × Velocity-TransDucer Girişleri (IEPE veya ± 10V ivmeölçer)

Prob uyarımı: –23vdc ~ ≤12mA, hibe Nevada 140482-01'deki yakınlık kanalı başına

Hız Gücü: IEPE cihazları için 4ma sabit akım veya ± 10V geçiş

Bant genişliği:

Yakınlık: DC ila 10khz

Hız: 0.5Hz ila 5khz

Filtreleme ve Kazanç:

1 ×, 2 × ve geniş bant titreşim bantları için alan seçilebilir bant geçiren filtreler

Hem yakınlık hem de hız kanalları için Işın Nevada 140482-01'in programlanabilir kazanç ayarları (× 1 ila × 10)

İzolasyon: ≥1kv kanal-cassis zemin

Güç Tüketimi: 24VDC (18-32VDC), ≤5W Toplam

Çevresel:

Çalışma: 0 ° C ila +70 ° C

Depolama: –40 ° C ila +85 ° C

Nem:%95'e kadar RH, Isen Nevada 140482-01 için yoğunlaşmayan

Ürün fonksiyonu

Entegre Koşullama: Aynı anda, uyarma, amplifikasyon, filtreleme ve doğrusallaştırma uygulanarak, ışıltı Nevada 140482-01 aracılığıyla şaft pozisyonu ve titreşim-hız sinyallerini koşullandırır.

Dijital Dönüşüm: Gerçek zamanlı izleme için analog sinyalleri 3500 arka plan veri yolundaki dijital verilere dönüştürür.

Diagnostics: Giriş sağlığı izler ve Hata bayraklarını bildirir ve Hatırlı Nevada 140482-01.

Uygulama alanları

Türbin Aşırı Hız ve Gezi Koruması: Koşullu izleme ve titreşim algılaması için şaft konumunu hafifçe Nevada 140482-01 ile tespit eder.

Kompresör dalgalanma tespiti: Akış kaynaklı titreşimi algılamak için hız kanallarını kullanır.

Jeneratör yatak izleme: Monitörler Boşluk ve titreşim taşıyan.

Ağır Makineler Sağlığı İzleme: Konsolide teşhis gerektiren Isen Nevada 140482-01 kullanan bitkiler için idealdir.
