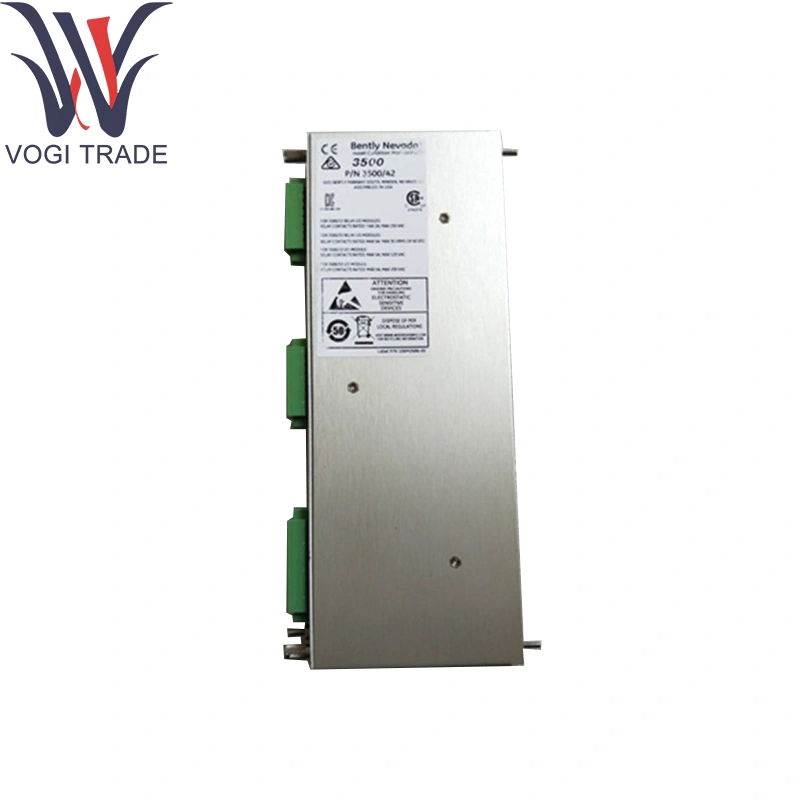

Isen Nevada 138700-01

Sipariş bilgileri

Ürün Açıklaması

3500/42m-aa-bb

A: G/Ç modülü tipi

Bkz. I/O Modül Türleri Sayfa 19.

B: Tehlikeli Alan Onay seçeneği

00

Hiçbiri

01

CSA / NRTL / C (Sınıf 1, Bölüm 2)

02

ATEX / IECEX / CSA (Sınıf 1, Bölge 2)

Teknik parametreler

Kanallar: Bently Nevada 138700-01 için 4 yakınlık-prob girişi (aktif girdap akımı probları)

Prob uyarımı: –23 V DC, kanal başına 12 mA (dahili bariyerlerle izole edilir)

Giriş Aralığı: 0-50 V P-P Prob çıkışı

Sinyal Koşullandırma:

Dahili 1 KΩ prob sonlandırma dirençleri

Programlanabilir Kazanç ve Ofset Raf CPU üzerinden Isen Nevada 138700-01

Seçilebilir 1 ×, 2 × ve geniş bant filtre bantları

İzolasyon:

Kanal başına içsel güvenlik Zener bariyerleri

1 kv kanal-chassis galvanik izolasyonu

Alarm/Durum Çıktıları: Isen Nevada 138700-01 kullanan 3500 arka plan otobüsünün üzerindeki dijital veriler; Kanal sunumu ve arıza için yerleşik LED'ler

Güç: 24 V DC (18-32 V DC), ≤ 4 W modül tüketimi

Çevresel:

Çalışma sıcaklığı: 0 ° C ila +70 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C, Nevada 138700-01 için

Nem: ≤ % 95 RH, yoğunlaşmayan

Ürün fonksiyonu

Koşullar Eddy-akım probu, uyarma, filtreleme ve doğrusallaştırma uygulayarak-ışıltı Nevada 138700-01 ile sinyal verir ve bunları titreşim ve boşluk verilerine dijitalleştirir. 3500 Serisi Rack'in yüksek hızlı dijital otobüs aracılığıyla ölçümleri ve sensör sağlığı teşhislerini iletir.

Çekirdek Destekleme Modülleri

3500/65 Sinyal Kayıp Modülü: Prob veya kablo arızalarını tespit etmek için

3500/01 Sistem Arabirimi Modülü: Koşullu Verileri Toplar

3500/03 Röle Modülü: Form-C röle çıkışları sağlar

3500/04 Analog-çıktı Modülü: Ölçülen değerleri dönüştürür

Yakınlık Probları ve Kabloları: 3300 XL Serisi Problar Isenir Nevada 138700-01 ile arayüz
