Bently Nevada 138607-01

Ürün Ogenel bakış

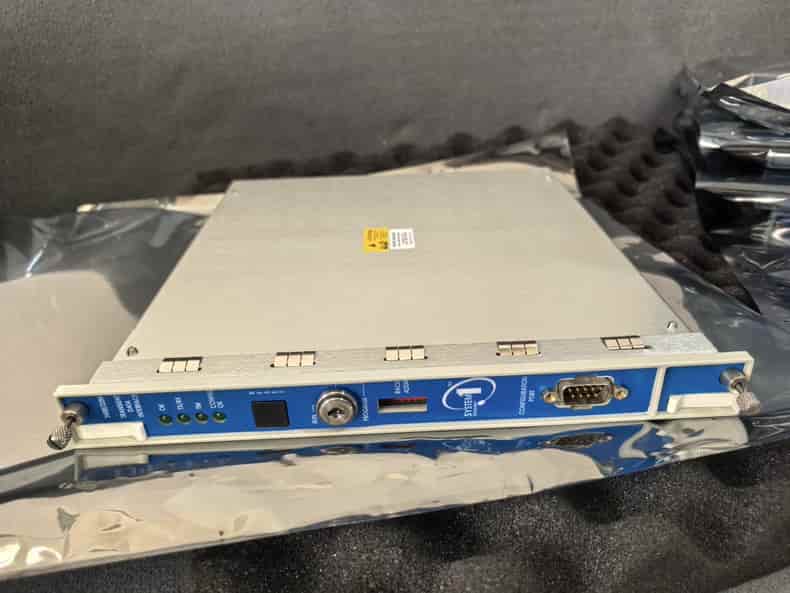

138607-01, Bently Nevada 3500 serisi mekanik durum izleme sistemi için özel bir fiber Ethernet iletişim arayüz modülüdür. 3500 rafın arka paneline takılan, 100Base-FX fiber Ethernet fiziksel arayüzü sağlamak üzere özel olarak tasarlanmış bir G/Ç modülü için.

İletişim işlemcisinin fiziksel kolu olarak, raftaki dijital sinyallerin optik sinyallere dönüştürülmesinden ve bunların fiber optik kablolar aracılığıyla kontrol odasındaki anahtara veya mühendis istasyonuna iletilmesinden sorumludur. Esas olarak, ciddi elektromanyetik girişimin veya uzun iletim mesafelerinin olduğu endüstriyel bölgelerdeki iletişim sorunlarına yöneliktir.

Bu modül yarı yükseklikte bir modüldür ve genellikle rafın arkasındaki belirli bir G/Ç yuvasına kurulur ve dahili kablolar aracılığıyla ön TDI/RIM modülüne bağlanır.

Yerinde vaka

Büyük Bir Kömür Yakıtlı Elektrik Santralinin Dağıtılmış Kontrol Sisteminin Entegrasyonu

Santralin türbin izleme sistemi türbin odasında kurulu olup, merkezi kontrol odası türbin odasına 800 metre uzaklıkta bulunmaktadır. 138607-01 100Base-FX Optik G/Ç Modülü

Mühendis 138607-01 modülünü 3500 rafın arkasına, 3500/22M iletişim işlemcisini ise ön tarafa kurdu. Bir ucu rafın arkasındaki 138607-01 modülüne, diğer ucu ise kontrol odası anahtarının fiber arayüzüne bağlanan 800 metrelik çok modlu bir optik kablo döşendi. Ünitenin çalışması sırasında şaft titreşimi ve yatak titreşimi gibi önemli veriler TDI tarafından işlenir, ardından 138607-01 tarafından optik sinyallere dönüştürülür ve optik fiber aracılığıyla kayıpsız olarak kontrol odasındaki Sistem 1 yazılımına iletilir. Sahadaki büyük uyarım akımı girişimine ve uzun mesafeye rağmen optik bağlantı engellenmeden kalır ve üst bilgisayarın ünite durumunu gerçek zamanlı ve doğru bir şekilde izleyebilmesini sağlar.

Benzer ürünlerin karşılaştırılması

138607-01 100Base-FX ve 138131-xxx 10Base-T/100Base-TX

Fark

138607-01 Yaklaşık 2 km iletim mesafesine sahip, güçlü anti-parazit özelliğine sahip optik fiberler kullanır, ancak maliyeti daha yüksektir. Bir fiber optik alıcı-verici veya bir fiber optik anahtar gerektirir; 138131, yalnızca 100 metre iletim mesafesine sahip, parazite duyarlı, standart ağ kabloları kullanan, ortak bir RJ-45 elektrik bağlantı noktası modülüdür, ancak maliyeti düşüktür ve arayüz evrenseldir.

Seçim önerisi

Mesafe 100 metreden azsa ve parazit düşükse 138131'i seçin; mesafe 100 metreden fazlaysa veya parazit fazlaysa mutlaka 138607-01'i seçin.

138607-01 ve 161756-xxx 100Base-FX G/Ç Modülü

Fark

138607-01, erken veya özel bir konfigürasyon sipariş numarasıdır; 161756 serisi ise genellikle belirli uzunlukta fiber optik kabloya sahip bir bileşen paketini ifade eder. İşlevsel olarak her ikisi de 100Base-FX modülleridir ancak fiziksel arayüzde veya dahil edilen kablo aksesuarlarında küçük farklılıklar olabilir.

Ürün güncellemesi ve teknolojik gelişme

3500/20'den 3500/22M'ye kadar önceki 3500 sistemi, nispeten zayıf iletişim yeteneklerine sahip olan 3500/20 RIM modülünü kullanıyordu. 3500/22M'nin piyasaya sürülmesiyle bant genişliği talebi arttı ve 100Base-FX optik modülü, geçici verilerin yüksek hızlı iletimini destekleyen standart konfigürasyon haline geldi.

Arayüz standardizasyonu. Daha önceki optik arayüzler oldukça kaotikti. Artık bunlar kademeli olarak MT-RJ veya daha yaygın olan SFP modüler arayüzleriyle birleştirilir.

Gelecekteki trend, optik iletişimin ana akım olmasına rağmen, yeni nesil sistemlerin artık daha küçük boyutlu SFP Küçük Form Faktörlü Takılabilir optik modülleri kullanma eğiliminde olması, arayüzleri daha esnek hale getirmesi ve farklı dalga boyları veya mesafelerdeki modüllerin çalışırken değiştirilebilir şekilde değiştirilmesini desteklemesidir.
