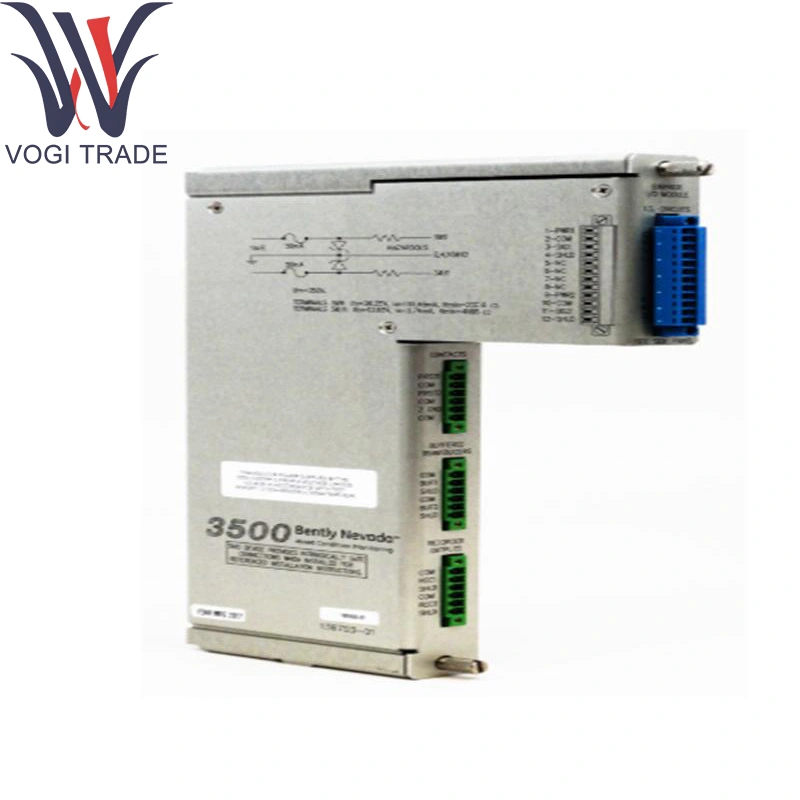

Işınlı Nevada 136711-01

Sipariş bilgileri

3500/60 -

163179-01 3500/60 Sıcaklık Monitörü (Kayıt Cihazları Olmadan)

133827-01 3500/60 RTD/TC İzole edilmemiş G/Ç modülü, harici sonlandırmalar.

133819-01 3500/60 RTD/TC İzole edilmemiş G/Ç modülü, dahili sonlandırmalar

133835-01 3500/60 TC İzole I/O modülü, dahili sonlandırmalar.

133843-01 3500/60 TC İzole I/O modülü, harici sonlandırmalar.

136711-01 3500/60 RTD/TC Dahili bariyerleri ve dahili sonlandırmalara sahip G/Ç modülü.     (İzole edilmemiş)

Teknik parametreler

Kanallar: 8 analog giriş, ışıltı Nevada 136711-01 için ayrı ayrı yapılandırılabilir:

4 telli RTD: PT100 veya PT1000

İzole Tip Termokupl: Typee, J, K, T

RTD Uyarma: Isen Nevada 136711-01'de kanal başına 1mA sabit akım

Termokupl telafisi: yerleşik soğuk kavşak referansı, ± 0.5 ° C doğruluk

Giriş Aralıkları ve Doğruluk:

RTD: –200 ° C ila +850 ° C, ± 0.1 ° C

TC (E/J/K/T): 90'a göre, açıklığın ±% 0.2'si

Dönüşüm: 16-bit Δς ADC, eşzamanlı tarama

Örnekleme oranı: Kanal başına 2 numune/sn kadar

Dahili sonlandırmalar: Precision 100Ω (RTD) ve 100MV referans (TC) dirençleri

İzolasyon: 1kv kanal-chassis

Diagnostics: Açık devre, kısa devre, arıza bayrakları ile aralık dışı tespit

Güç Tüketimi: 24VDC arka panelden ≤8w

Çalışma Ortamı:

Sıcaklık: 0 ° C ila +70 ° C

Depolama: –40 ° C ila +85 ° C

Nem: ≤%95 RH, yoğunlaşmayan

Ürün fonksiyonu

Alarm Sinyali: Ayrık komutlar alır ve Işın Nevada 136711-01 üzerinden röle kontaklarını aktarır.

Yüksek yoğunluklu çıktı: Bir modülde sekiz alarm/seyahat çıkışını birleştirir.

Kendi kendine teşhisler: Bobil sürüş sağlığını izler ve iletişim hatalarını rapor eder.

Esnek Kablolama: Alan bağlantıları için vida terminal bloğu.

Uygulama alanları

Türbin ve Kompresör Koruması: Işınlı Nevada 136711-01 ile aşırı hız gezisi solenoidlerinin kullanılması.

Jeneratör ve Motor İzleme: Yatak hatası alarmlarının etkinleştirilmesi.

Process-Plant Bildirileri: Kontrol odalarında boynuz/lamba devreleri besleme.

Güvenlik Kilitleri: Makine alarmlarının ESD sistemlerine entegre edilmesi.

OEM Ekipmanı: Işınlı Nevada 136711-01 kullanılarak kızak sistemlerinde gömülü raf montaj çıkışları.
