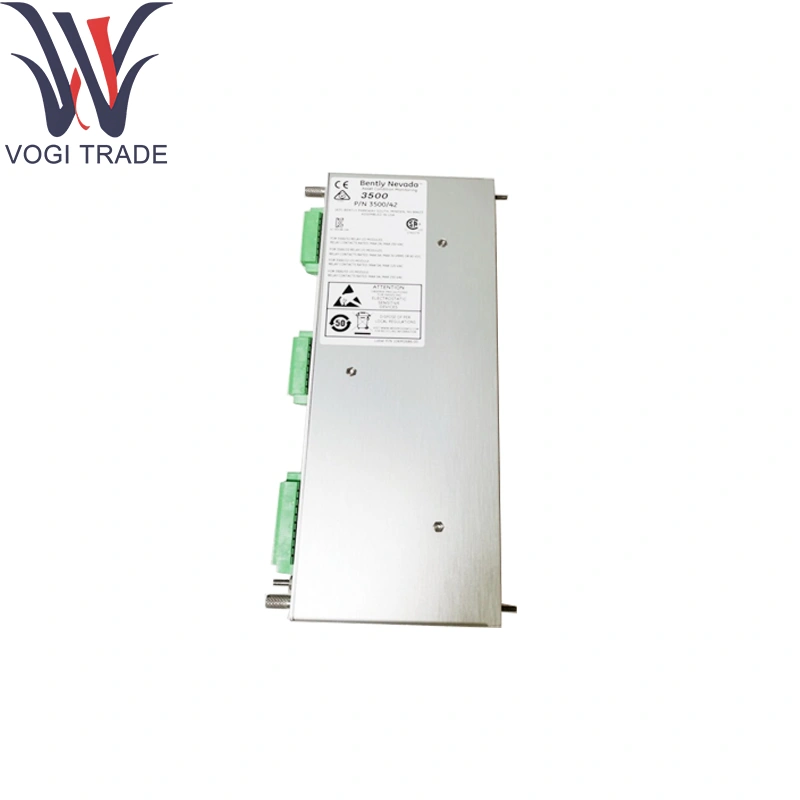

Işınlı Nevada 136294-01

Sipariş bilgileri

Proses Değişken Monitörü

3500/62-aa-bb

A: G/Ç modülü tipi

01 -10 ila +10 VDC G/Ç modülü Dahili sonlandırmalar

02 -10 ila +10 harici sonlandırmalara sahip VDC G/Ç modülü

03 İzole +4 ila +20 mA G/Ç modülü Dahili sonlandırmalar

04 İzole +4 ila +20 mA G/Ç modülü harici sonlandırmalar

05 İzole olmayan +4 ila +20 mA G/Ç modülü Dahili bariyerler ve dahili sonlandırmalar

B: Ajans Onay seçeneği

00 Yok

01 CSA/NRTL/C

02 ATEX/CSA (Sınıf 1, Bölge 2)

Teknik parametreler

Kanallar: 6 izole analog girişler Isen Nevada 136294-01

Giriş aralığı: 4-20mA (dahili olarak 250Ω olarak sonlandırılır) veya –10V ila +10V

Doğruluk: tam ölçeğin ±% 0.25'i

Tekrarlanabilirlik: tam ölçeğin ±% 0.1'i

İzolasyon Voltajı: 500V kanal-cassis

Gürültü Bağışıklık: 500mv Pik Diferansiyel

Geçici bağışıklık: IEC standartlarına göre 10kv patlama

Dönüşüm oranı: Kanal başına 10 numune/sn

Güç tüketimi: 7W tipik

Çalışma sıcaklığı: 0 ° C ila +70 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem:% 95'e kadar RH, yoğunlaşmayan

Ürün fonksiyonu

Döngü Koşullandırma: Hassas 250Ω sonlandırma uygulayarak Isen Nevada 136294-01 aracılığıyla 4-20mA veya ± 10V döngüleri tamponlar ve doğrusallaştırır.

Sayısallaştırma: Analog girişleri 3500 arka plan veri yolu üzerinden iletim için dijital değerlere dönüştürür.

Alarm mantığı: Her kanalı programlanabilir yüksek/düşük ayar noktaları ve bayraklar alarm koşullarıyla karşılaştırır.

Diagnostics: Açık devre, kısa devre, aşırı artış tespit eder ve sistem arayüzüne ilişkin hataları rapor eder.

İzolasyon: Zemin halkalarını önlemek ve aşağı akış elektroniğini korumak için galvanik izolasyon sağlar.

Uygulama alanları

Proses İzleme: Türbinler, kompresörler, pompalar ve motorlarda Isen Nevada 136294-01 kullanarak basınç, akış, sıcaklık ve seviye döngüleri.

Makine Koruması: Güvenlik açısından kritik alarmların (aşırı basınç, aşırı sıcaklık) seyahat mantığına beslenmesi.

DCS/SCADA entegrasyonu: Tesis kontrol sistemleri için saha döngülerini dijital verilere dönüştürmek dijital verilere.

Tehlikeli alan panelleri: Dahili modül izolasyonunun harici bariyer donanımının yerini aldığı bölge 2/div2 kurulumları.

Getirme Projeleri: Mevcut sensör döngülerini korurken Isen Nevada 136294-01 kullanarak analog rafları yükseltme.
