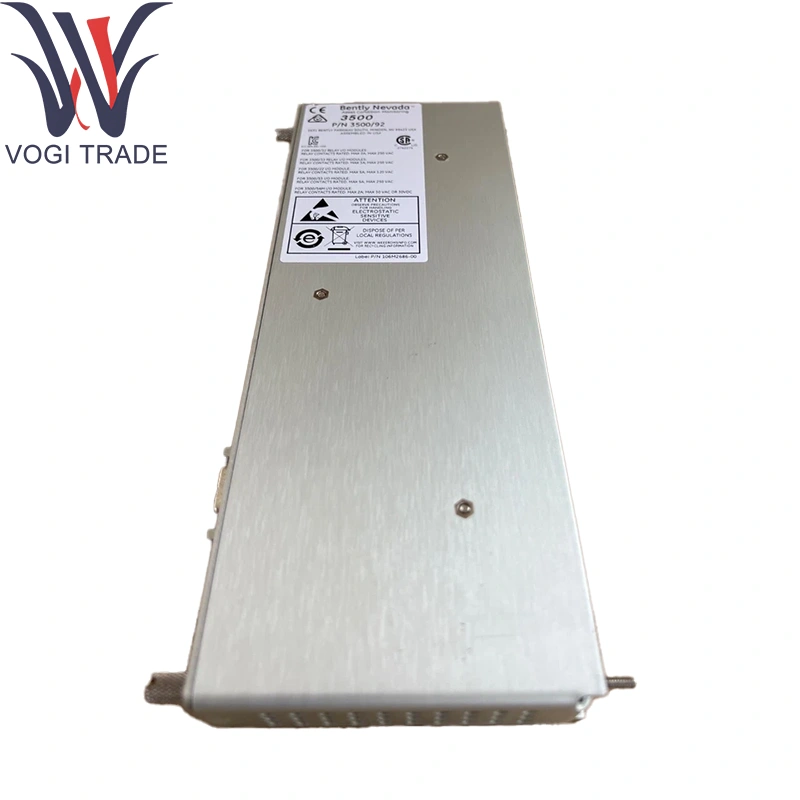

Marka: Isen NevadaAçıklama: 136188-02Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 15Ödeme Süresi: T/TNakliye Limanı: ShenzhenBently Nevada 136188-02, MODBUS RTU (RS-485) ve MODBUS TCP (Ethernet) üzerinden makine sağlığı verilerini ortaya çıkarmak için 3500/3700 serisi raflarda çok yönlü bir ağ geçidi sağlar.
| Üretmek |
Işın Nevada |
| Model numarası |
3500/92 |
| Sipariş numarası |
136188-02 |
| Katalog |
3500/92 |
| Tanım |
Ethernet/RS485 MODBUS G/Ç modülü |
| Menşei ülke |
Amerika |
| HS kodu |
7326909000 |
| Boyut |
33*8*4 (cm) |
| Ağırlık |
1.4 kg |
Sipariş bilgileri
3500/92 İletişim Ağ Geçidi
3500/92-aa-bb-cc
A: G/Ç modülü tipi
01 MODBUSRS232/RS422 G/Ç modülü
02 MODBUSRS485 G/Ç modülü
03 Ethernet/RS232 MODBUS G/Ç modülü
04 Ethernet/RS485 MODBUS G/Ç modülü
B: Bellek Türü
01 Düşük Bellek
C: Ajans Onay seçeneği
00 Yok
01 CSA/NRTL/C 02 CSA/ATEX/IECEX
Technical parametreler
Arka Plan Arayüzü: Işın Nevada 136188-02 için 3500 dijital otobüsle çift 50 pimli konektörler
Ethernet Port: 1 × 10/100Base-T RJ-45 (Modbus TCP)
Seri Port: Çıkarılabilir Terminal Bloğu'nda 1 × RS-485 (MODBUS RTU)
Desteklenen Protokoller:
Modbus RTU Slave (ASCII isteğe bağlı)
Modbus TCP Sunucusu
Etiket kapasitesi: 1.024'e kadar Modbus kayıtları (tutma/giriş)
Performans:
100Mbps'ye kadar Ethernet Verimi
Seri Baud Oranları 1.200–115.200bps
Anket-yanıt gecikmesi <10ms tipik Nevada 136188-02
Güvenlik ve Diagnostics:
Web-UI üzerinden şifre korumalı yapılandırma
Bağlantı/hata alarmları için SNMP tuzağı desteği
Arka plan sağlığı ve ağ statüsü LED'leri
Güç: 24VDC Arka Plan üzerinden (18-32VDC), ≤0.5a
İzolasyon: RS-485 ve Ethernet bağlantı noktalarında 1kv galvanik izolasyon
Çevresel:
Çalışma sıcaklığı: 0 ° C ila +70 ° C
Depolama sıcaklığı: –40 ° C ila +85 ° C
Nem:%95'e kadar RH, yoğunlaşmayan
Ürün fonksiyonu
Protokol köprüleme: TCP/RTU istemcileri için Isen Nevada 136188-02 aracılığıyla MODBUS kayıtlarına 3500-bus veri etiketleri haritaları.
Veri Toplama: Hariç yoklama için gerçek zamanlı ölçümleri, alarmları ve teşhisleri tamponlar.
Çift bağlantı noktası ağ: Eşzamanlı Ethernet/seri ana bilgisayar bağlantılarını destekler.
Sağlık İzleme: LED'ler/SNMP tuzakları aracılığıyla bağlantı durumunu ve arka panel hatalarını raporlar.
Yapılandırılabilir Kayıt Eşleme: Web-UI/CLI Bently Nevada 136188-02 kullanılarak özel etiket atamaları için.
Uygulama alanları
DCS/PLC Entegrasyonu: Isenir Nevada 136188-02 ile titreşim/sıcaklık verilerinin kontrol sistemlerine beslenmesi.
Uzaktan İzleme: 3500 veriyi MODBUS TCP üzerinden SCADA HMIS'e bağlamak.
Eski Sistemler: Modern rafları Modbus RTU altyapısına köprüleme.
Durum izleme panoları: Makine-Sağlık Metriklerinin Hiben Nevada 136188-02 ile toplama.
OEM Skid Paketleri: Işınlı Nevada 136188-02 kullanarak Makine Standart Ağ Geçitleri Yerleştirme.
