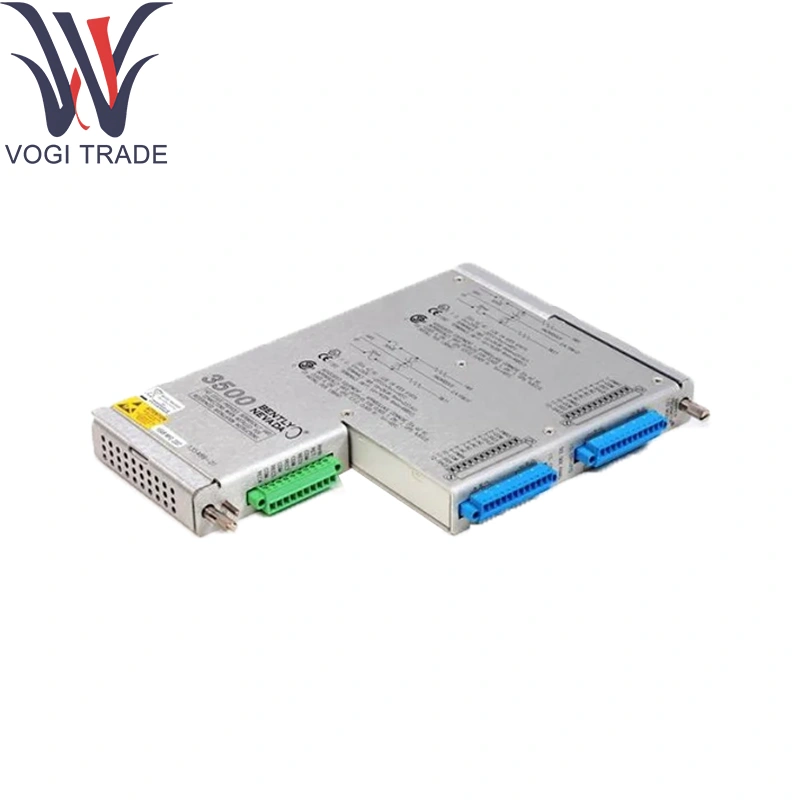

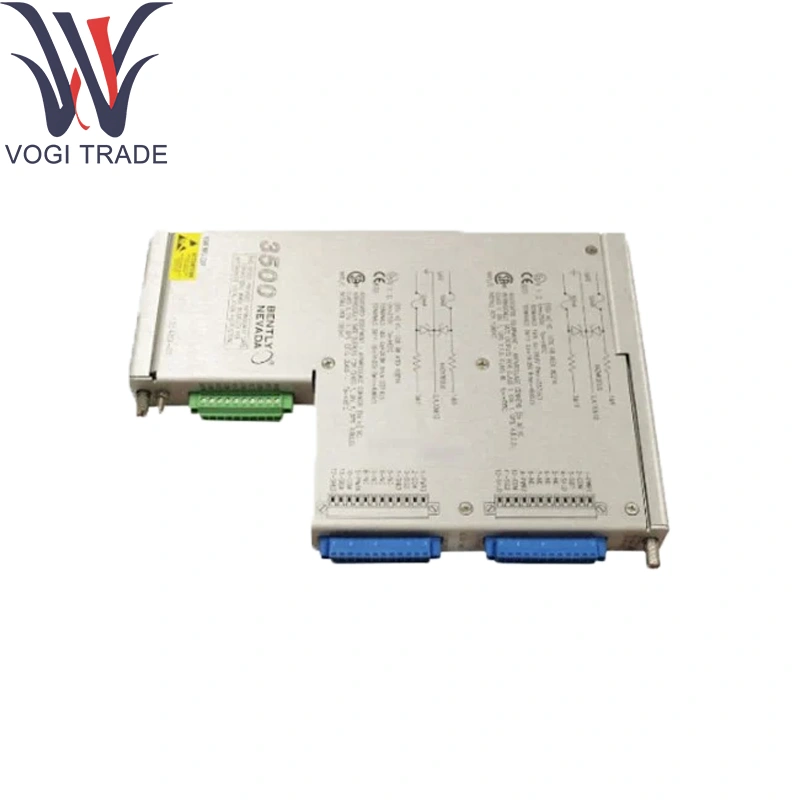

Işınlı Nevada 135489-04

Sipariş bilgileri

Proksimitör monitörü

3500/40m-aa-bb

A: G/Ç modülü tipi

01

Dahili sonlandırma ile proksimitör G/Ç modülü

02

Harici sonlandırmalara sahip proksimitör G/Ç modülü

03

Dahili bariyerler ve dahili sonlandırmalarla proksimitör G/Ç modülü

B: Tehlikeli Alan Onay seçeneği

00

Hiçbiri

01

CSA / NRTL / C (Sınıf 1, Bölüm 2)

02

ATEX / IECEX / CSA (Sınıf 1, Bölge 2)

Teknik parametreler

Kanallar: 4 yakınlık-prob girişi (aktif girdap akımı probları)

Prob uyarımı: –23 V DC, kanal başına 12 mA (dahili bariyerlerle izole edilir)

Giriş Aralığı: 0-50 V P-P Prob çıkışı

Sinyal Koşullandırma:

Işınlı Nevada 135489-04 için dahili 1 kΩ prob sonlandırma dirençleri

Raf CPU üzerinden programlanabilir kazanç ve ofset

Seçilebilir 1 ×, 2 × ve geniş bant filtre bantları

İzolasyon:

Kanal başına içsel güvenlik Zener bariyerleri

1 KV kanal-chassis Galvanik İzolasyon Isen Nevada 135489-04

Alarm/Durum Çıktıları: 3500 arka plan otobüsünün üzerinde dijital veriler; Kanal sunumu ve arıza için yerleşik LED'ler

Güç: 24 V DC (18-32 V DC), ≤ 4 W modül tüketimi

Çevresel:

Çalışma sıcaklığı: 0 ° C ila +70 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: ≤ % 95 RH, Isen Nevada 135489-04 için yoğunlaşmayan

Ürün fonksiyonu

Koşullar girdap-akım probu, uyarma, filtreleme ve doğrusallaştırma uygulayarak-ışıltı Nevada 135489-04 ile sinyal verir ve bunları titreşim ve temizleme verilerine dijitalleştirir. Ölçümleri ve teşhisleri 3500 Serisi Rack’in dijital veri yolu aracılığıyla sistem arayüz modülüne iletir.

Çekirdek Destekleme Modülleri

3500/65 Sinyal Kayıp Modülü: Prob veya kablo arızalarını tespit etmek için

3500/01 Sistem Arayüz Modülü: Koşullu Verileri Işınlı Nevada 135489-04 3500/03 Röle Modülü: Form-C röle çıkışları sağlar

3500/04 Analog-çıktı Modülü: Ölçülen değerleri 4-20 mA döngülerine dönüştürür

Yakınlık Probları ve Kabloları: 3300 XL Serisi Problar Isen Nevada 135489-04 ile uyumlu
