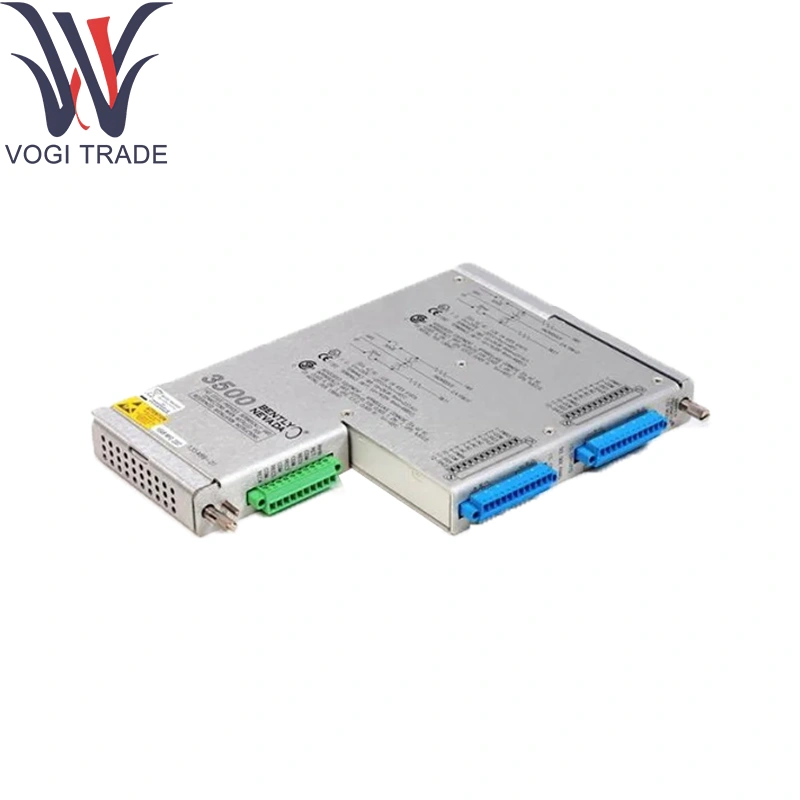

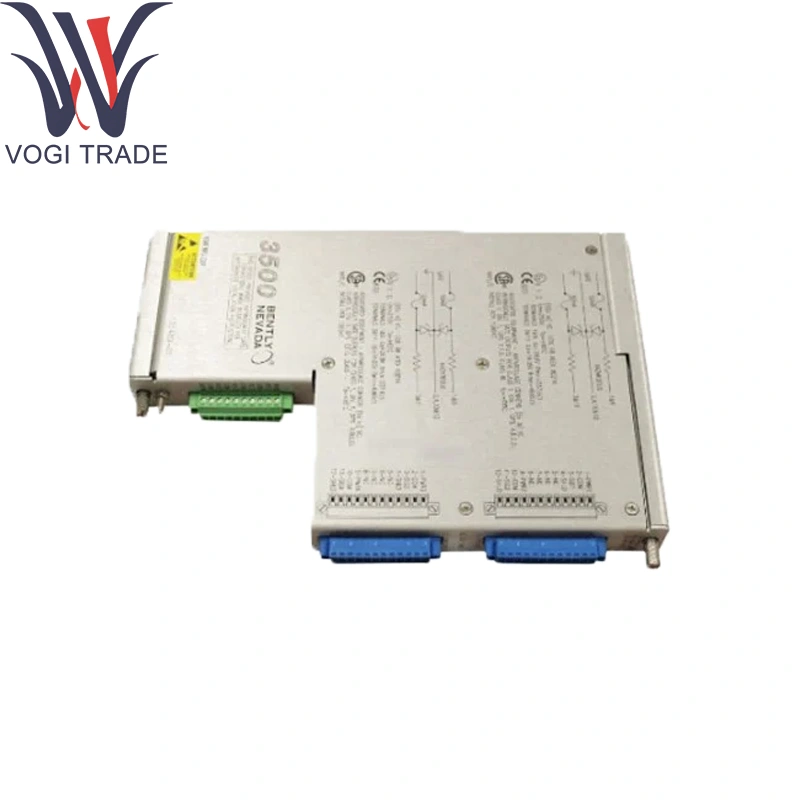

Işınlı Nevada 135489-03

Sipariş bilgileri

Ürün Açıklaması

3500/42m-aa-bb

A: G/Ç modülü tipi

Bkz. I/O Modül Türleri Sayfa 19.

B: Tehlikeli Alan Onay seçeneği

00

Hiçbiri

01

CSA / NRTL / C (Sınıf 1, Bölüm 2)

02

ATEX / IECEX / CSA (Sınıf 1, Bölge 2)

Teknik parametreler

Kanallar: Işınlı Nevada 135489-03'ün 4 izole analog girişi (yakınlık veya IEPE titreşimi)

İç Güvenlik Bariyerleri: Kanal Başına Dahili Zener-Diode/Bariyer Ağı, Classi için Sertifikalı, Bölge 2/DIV2

Prob uyarımı: –23vdc @ ≤12mA kanal başına (bariyer izole edilmiş) Isen Nevada 135489-03

Giriş Aralığı: 0-50vp-P girdap akımı prob çıkışı veya 4-20mA IEPE girişi

Sinyal Koşullandırma:

Programlanabilir Kazanç (× 1 ila × 10)

Alan seçilebilir bant geçiren filtreler (1 ×, 2 ×, geniş bant)

Yerleşik giriş sonlandırması (problar için 1kΩ; IEPE için 120Ω)

İzolasyon: 1kv kanal-chassis (şasi topraklarına ikincil bariyer)

Güç Tüketimi: 24VDC (18-32VDC), ≤4W Toplam

Çevresel:

Çalışma sıcaklığı: 0 ° C ila +70 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: ≤% 95 RH, Isen Nevada 135489-03 için yoğunlaşmayan

Ürün fonksiyonu

İçsel olarak güvenli sinyal koşullandırma: Sensör çıkışlarına ışıltı Nevada 135489-03 aracılığıyla uyarma, bariyer izolasyonu, filtreleme ve doğrusallaştırma uygular.

Tehlike alanı sadeleştirme: Dış bariyer muhafazalarına olan ihtiyacı, panel alanını azaltarak, bunları nevada 135489-03'e entegre ederek ortadan kaldırır.

Dijital Veri Çıkışı: Koşullu sinyalleri 3500 arka plaka veriyolunda zaman damgalı dijital veri yayınına dönüştürür.

Çekirdek Destekleme Modülleri

3500/00 Raf Şasisi: Hafif Nevada 135489-03 için güç, arka plan otobüsü ve mekanik destek sağlar

3500/01 Sistem Arabirimi Modülü: Dijital G/Ç verilerini birleştirir

3500/03 Röle Çıktı Modülü: Form-C Röle Çıkışlarını Sürücüler

3500/04 Analog-çıktı Modülü: İzlenen değerleri dönüştürür

3500/65 Sinyal Kaybı Modül: Prob veya Kablo Arızaları Algılayan
