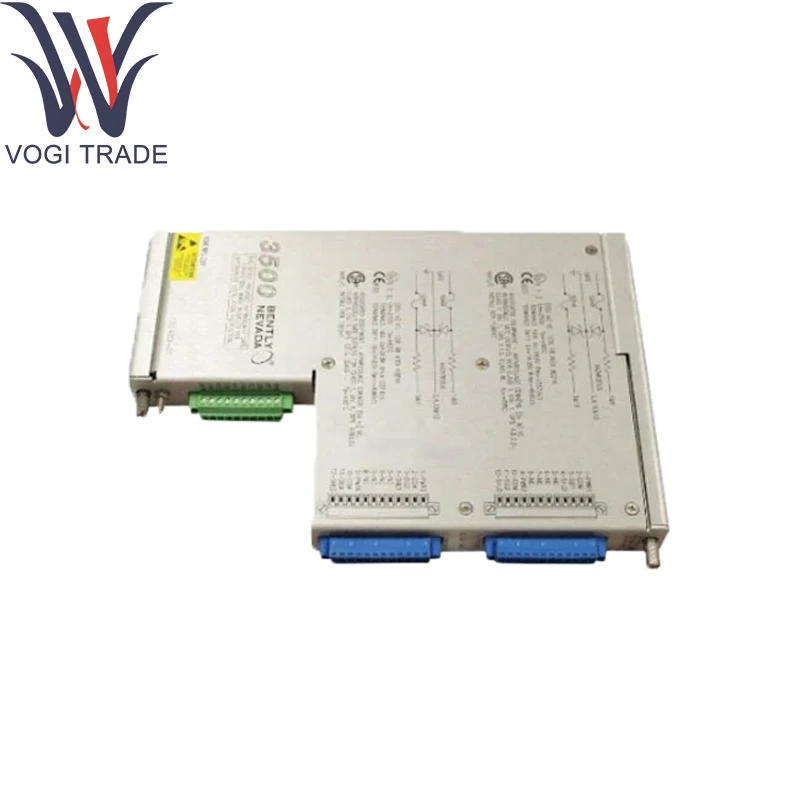

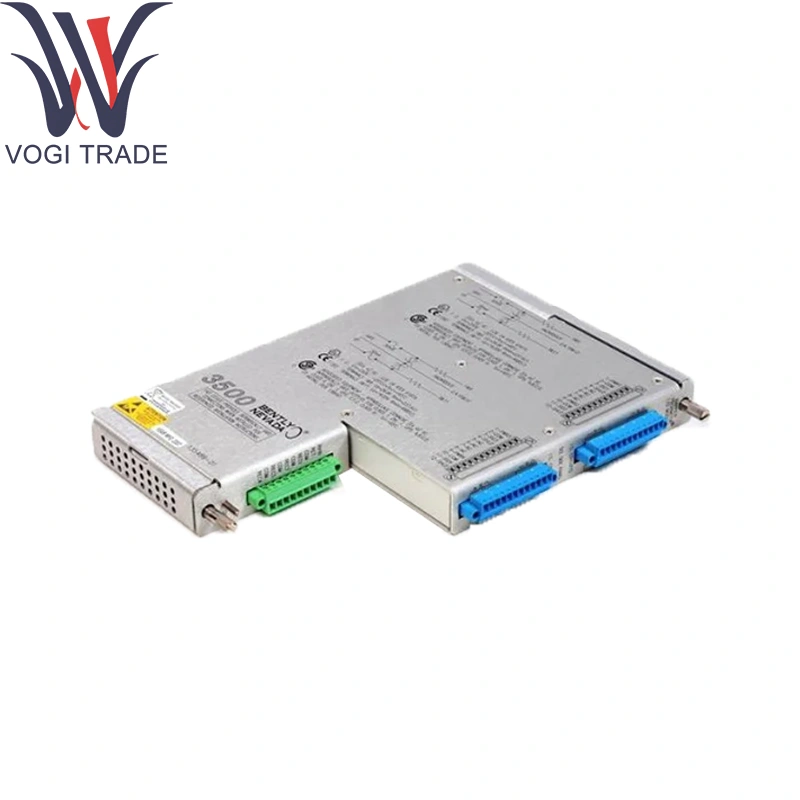

Işınlı Nevada 135489-02

Sipariş bilgileri

Ürün Açıklaması

3500/42m-aa-bb

A: G/Ç modülü tipi

Bkz. I/O Modül Türleri Sayfa 19.

B: Tehlikeli Alan Onay seçeneği

00

Hiçbiri

01

CSA / NRTL / C (Sınıf 1, Bölüm 2)

02

Atex / IECEX /CSA (Sınıf 1, Bölge 2)

Teknik parametreler

Kanallar: 4 izole analog girişler, Isen Nevada 135489-02 için seçilebilir:

Girdap akımı yakınlık probları (0-50vp-p)

IEPE ivmeölçerleri (4ma döngüle çalışan)

İç Güvenlik Bariyerleri: Işın Nevada 135489-02'de kanal başına dahili Zener-Diode/Bariyer Ağı, Classi Div2/Bölge2 Kullanımı için Sertifikalı

Prob uyarımı: kanal başına –23vdc ≤12mma (bariyer izole)

Giriş Koşullandırma:

Programlanabilir Kazanç (× 1, × 2, × 5)

Dahili fesih dirençleri (problar için 1kΩ, IEPE için 120Ω)

Alan seçilebilir bant geçiren filtreler (1 ×, 2 ×, geniş bant titreşim bantları)

İzolasyon: 1kV bariyeri ikincil-cassis zemin

Güç Tüketimi: 24VDC (18-32VDC), ≤4W Toplam

Çevresel:

Çalışma sıcaklığı: 0 ° C ila +70 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: ≤%95 RH, Isen Nevada 135489-02 için yoğunlaşmayan

Ürün fonksiyonu

İçsel Güvenlik Sinyal Koşullandırma: Tehlikeli alanlarda düşük seviyeli sinyaller için Işın Nevada 135489-02 aracılığıyla uyarma, bariyer izolasyonu ve doğrusallaştırma sağlar.

Yerleşik bariyerler: Ayrı bariyer muhafazalarını ortadan kaldırır-Panel ayak izini azaltarak Nevada 135489-02.

Dijital arka plan çıkışı: Koşullu sinyalleri 3500 arka plaka veriyoluna dağıtılan dijital verilere dönüştürür.

Çekirdek Destekleme Modülleri

3500/00 Raf şasisi: Bently Nevada 135489-02 ve İletişim Otobüsü için Arka Plan Güç Malzemeleri.

3500/01 Sistem Arabirimi Modülü: Dijital G/Ç verilerini birleştirir

3500/03 Röle Çıktı Modülü: Form-C Röle Kişileri Sağlar

3500/04 Analog-Çıktı Modülü: 4-20ma çıkışları sağlar

3500/65 Sinyal Kaybı Modül: Kanal Sürekliliğini Monitörler
