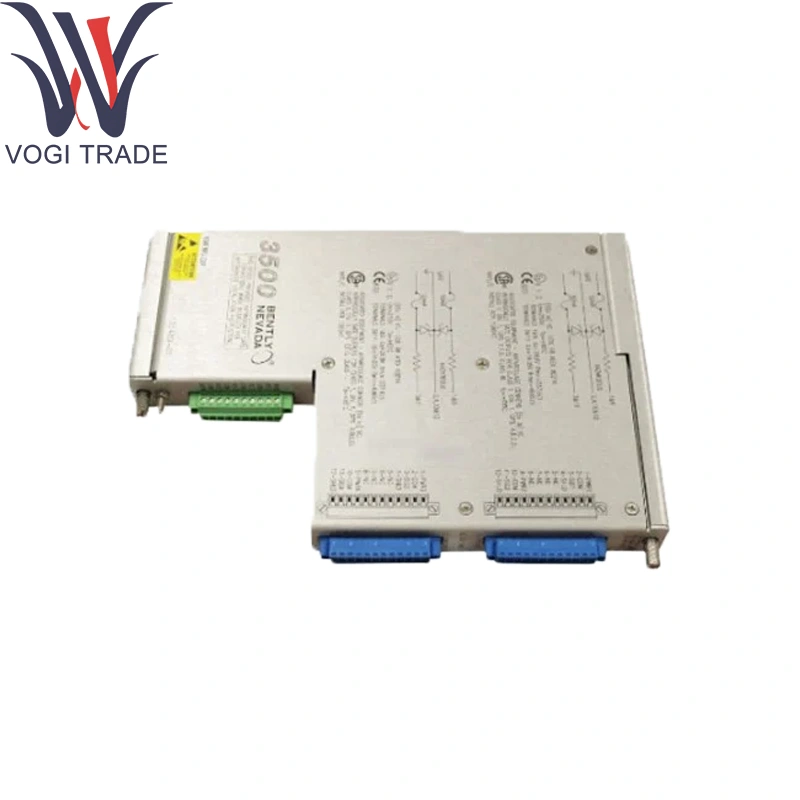

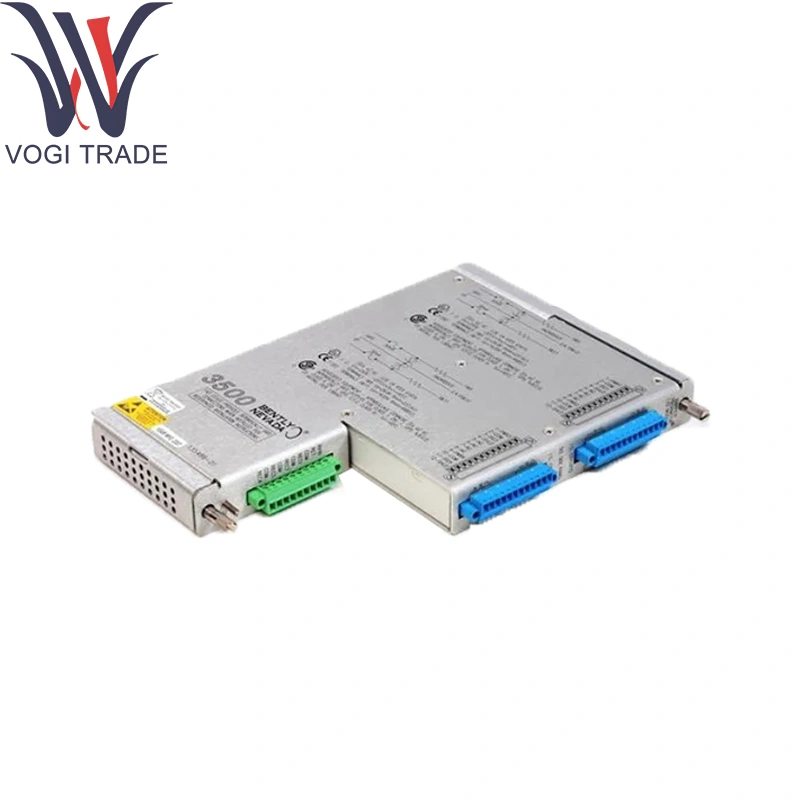

Işınlı Nevada 135473-01

Sipariş bilgileri

HAZARDOUS GAS DETECTION MODULE

3500/63-AXX-BXX

A: Giriş/Çıkış Modülü:

01 Dahili sonlandırma katalitik boncuk giriş/çıkış modülü

02 Harici sonlandırma katalitik boncuk giriş/çıkış modülü

B: Ajans onayları:

01 FM (C/US), IEC

Teknik parametreler

Kanallar: Bently Nevada 135473-01 için en fazla 4 giriş, şu şekilde yapılandırılabilir:

Analog: 4-20ma döngüleri veya 0-10V sinyalleri

Ayrık: 24VDC ıslatma voltajı kontakları

Dahili sonlandırmalar:

Mevcut döngüler için 250Ω hassas dirençler

Voltaj modu girişleri için 10kΩ

Ayrı kontaklar için 4.7kΩ çekme

İç Güvenlik Bariyerleri: Isen Nevada 135473-01'de Classi Bölge2/Div2 için Sertifikalı Kanal Başına Entegre Zener-Diode Ağları

Çözünürlük ve Doğruluk (Analog): 16 bit A/D, tam ölçeğin ±% 0.1'i

Giriş koruması: ± 35V'ye kadar aşırı gerilim kelepçesi; ters polarite koruması

İzolasyon: ≥1kV bariyer-santral-şasi zemine

Örnekleme oranı: Kanal başına 50 örnek/s (analog)

Çevresel Derecelendirmeler:

Çalışma: 0 ° C ila +60 ° C

Depolama: -40 ° C ila +85 ° C

Nem: ≤%95 RH, yoğunlaşmayan

Ürün fonksiyonu

İç Güvenlik Koşullandırma: Tehlikeli alan sensör döngülerini izole etmek için yerleşik bariyerler uygular.

Sinyal sonlandırması: Doğru döngü/temas sonlandırma işlemi sağlar.

Dijitalleştirme ve veri yolu çıkışı: Girişleri 3500 arka panel üzerinden dijital verilere dönüştürür.

Kendi kendine teşhisler: Hırslı Nevada 135473-01'deki hataları tespit eder ve bunları sistem arayüzüne işaretler.

Uygulama alanları

Tehlikeli alan G/Ç: Petrokimya ortamlarında Isen Nevada 135473-01 kullanan sensörlerin doğrudan raf montajı.

Yakınlık ve Titreşim İzleme: Problardan izole edilmiş analog sinyallerin beslenmesi.

Process-Döngü Entegrasyonu: Güvenlik Sistemlerinde Işınlı Nevada 135473-01 ile 4-20mA verici çıkışlarını okumak.

Ayrık alarm girişleri: İntrinsik güvenlik ile arıza güvenli temas kapanışlarını yakalama.
