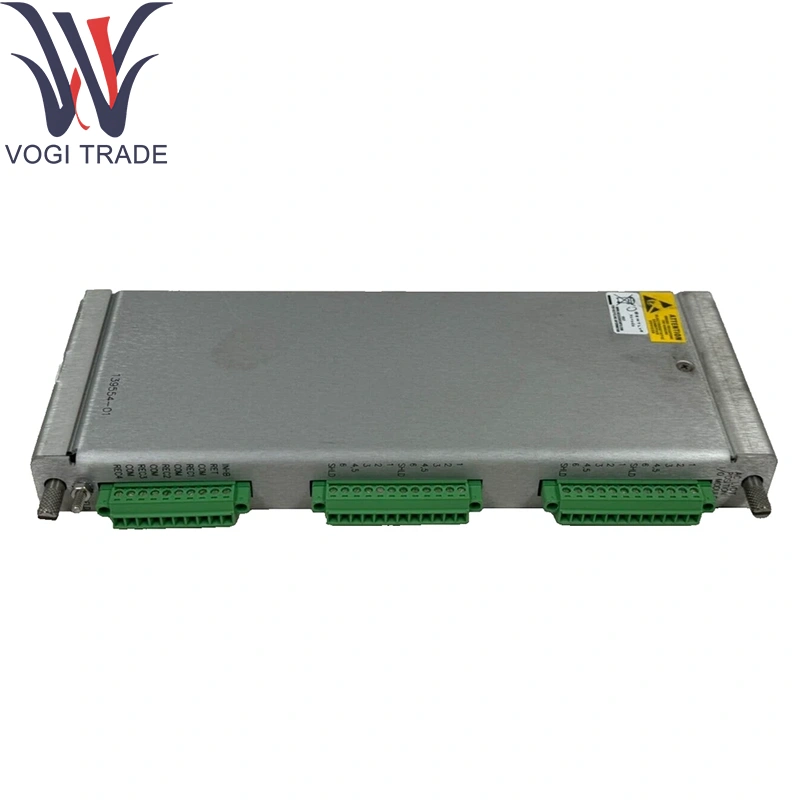

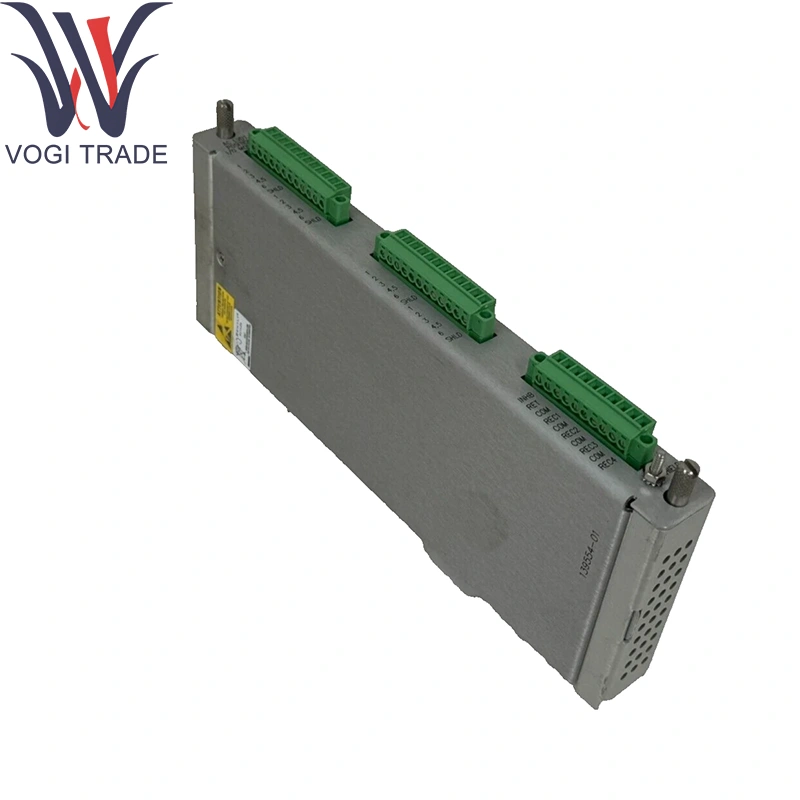

Marka: Isen NevadaAçıklama: 135137-01Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 12Ödeme Süresi: T/TNakliye Limanı: ShenzhenTürbinler, kompresörler, pompalar ve pistonlu motorlar üzerinde hassas şaft eksenli ve valf konumu izlemesi için tasarlanmış nevada 135137-01.
| Üretmek |
Işın Nevada |
| Model numarası |
3500/45-01-00 |
| Sipariş numarası |
135137-01 |
| Katalog |
3500/45 |
| Tanım |
AC LVDT konumu G/Ç modülü |
| Menşei ülke |
Amerika |
| HS kodu |
85389091 |
| Boyut |
241 mm x 24.4 mm x 99.1 mm |
| Ağırlık |
0.4 kg |
Sipariş bilgileri
Pozisyon Monitörü
3500/45-aa-bb
A: G/Ç modülü tipi
01 Dahili sonlandırma ile konum G/Ç modülü (Proksimitör, RPT, DC LVDT)
02 Harici sonlandırmalara sahip konum G/Ç modülü (Proksimitör, RPT, DC LVDT)
05 AC LVDT Dahili sonlandırmalara sahip I/O modülü
06 AC LVDT Konum G/Ç Modülü Harici sonlandırmalar
B: Ajans onayı
00 Yok
01 Cnrtlus (Sınıf 1, Bölüm 2)
02 ATEX / IECEX / CSA (Sınıf 1, Bölge 2)
Teknik parametreler
Kanallar: Bently Nevada 135137-01 için 4 bağımsız LVDT girişi (diferansiyel, 4 tel)
Uyarma: Kanal başına 4khz'de 3VRMS (dahili osilatör)
Giriş aralıkları (yazılım seçilebilir):
± 1mm, ± 2mm, ± 5mm, ± 10mm açıklık
Dönüşüm ve Çözünürlük: 16-bit Δς ADC, eşzamanlı örnekleme; Açıklığın ~% 0.002'si
Doğruluk: Alan kalibrasyonundan sonra tam ölçekli% 0.1
Örnekleme oranı: Kanal başına 1kHz, eşzamanlı
İzolasyon: 1kv kanal-chassis ve kanaldan kanaldan
Diagnostics: Sensör-Varans Algılama, Açık/Kısa Devre, Kanal Başına Aşırı Aralıklı Alarmlar
Güç Tüketimi: 24VDC arka panelden ≤6w
Çevresel Derecelendirmeler:
Çalışma sıcaklığı: 0 ° C ila +70 ° C
Depolama sıcaklığı: –40 ° C ila +85 ° C
Nem:%95'e kadar RH, yoğunlaşmayan
Ürün Funcibre
Işınlı Nevada 135137-01, LVDT'lere kararlı AC uyarımı sağlar ve harici osilatörleri ortadan kaldırır. Diferansiyel çıkışları demodüle eder, pozisyon sinyallerini doğrusallaştırır ve verileri 16 bit çözünürlükle dijitalleştirir. Aşırı seyahat alarmları için programlanabilir sınırlara karşı pozisyonları karşılaştırır ve döngü bütünlüğünü sürekli olarak izler.
Uygulama alanları
Türbin İtme Yatağı İzleme: Ovaları önlemek için Işın Nevada 135137-01 kullanan gerçek zamanlı eksenel pozisyon takibi
Pistonlu çubuk ve piston pozisyonu: motorlarda/kompresörlerde inme/kontur-zaman izleme
Valf pozisyonu geri bildirimi: Proses valfleri için kesin kontrol
Jeneratör uç sarma genleşme: termal büyüme altında eksenel hareket izleme
Durum Tabanlı Bakım: Tahmini Hizmet Planlaması için Işın Nevada 135137-01 üzerinden trend-analiz
