Işınlı Nevada 129478-01

Sipariş bilgileri

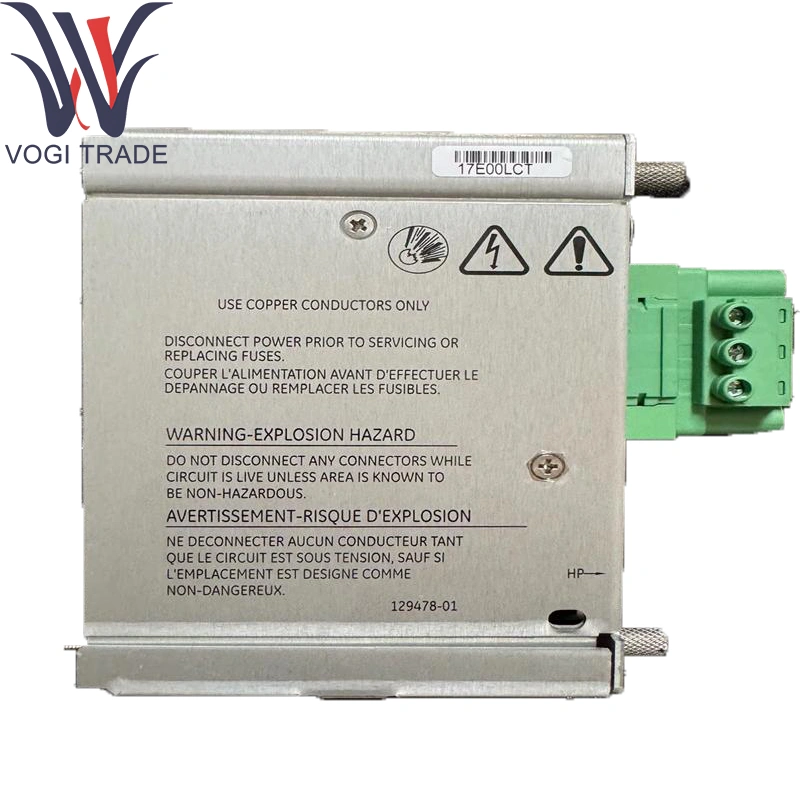

3500/15 güç kaynağı modülü

3500/15 -AA-BB-CC

A: Güç Kaynağı Türü (Üst Yuva)

03 Eski Yüksek Voltaj DC (88 ila 140 VDC)

04 Eski Düşük Voltaj DC (20 ila 30 VDC)

05 Evrensel AC voltajı (85 ila 264 VAC rms)

06 Yüksek voltajlı DC besleme

07 Düşük voltajlı DC besleme

B: güç kaynağı türü (alt yuva)

00 Tedarik yok (arz gerekmediğinde kullanılır)

03 Eski Yüksek Voltaj DC (88 ila 140 VDC)

04 Eski Düşük Voltaj DC (20 ila 30 VDC)

05 Evrensel AC voltajı (85 ila 264 VAC rms)

06 Yüksek voltajlı DC besleme

07 Düşük voltajlı DC besleme

C: Ajans onayı

00 Yok

01 CSA / NRTL / C (Sınıf 1, Bölüm 2)

Teknik parametreler

Giriş Voltajı: 24VDC, Isen Nevada 129478-01 için raf arka plan üzerinden

Çıkış voltajı: +400VDC nominal

Yük akımı: Işın Nevada 129478-01'de toplam 25mA'ya kadar

Düzenleme: Değişen Yük ve Giriş Koşulları altında ±% 10

Dalgalanma ve gürültü: ≤500mvp-p (0-10khz)

Koruma: Aşırı akım kapatma, termal-dönüş, ters polarite kelepçesi

İzolasyon: 1.5kV DC giriş-çıktı; 1kv çıkış-cassis

Verimlilik: Yarı yükte ~% 75

Göstergeler: Ön panel “HV Tamam” LED ve “Hatalı” LED

Çalışma sıcaklığı: 0 ° C - 65 ° C; % 95 RH Yoğunlaşmayan Nem

Ürün fonksiyonu

Legacy yüksek voltaj sensörlerine, bariyer ağlarına veya şarj amplifikatörlerine güç sağlamak için rafın 24VDC veri yolunu düzenlenmiş yüksek voltajlı bir DC rayına dönüştürür. Harici HV malzemeleri ihtiyacını azaltarak yerleşik arıza algılama ve ön panel durum göstergesi sağlar.

Applasyon alanları

Eski türbin ve kompresör panelleri: Isen Nevada 129478-01 aracılığıyla eski Proximitor® önsözlilere HV uyarımı sağlanması.

Bariyer Ağları: Bölge 2/DIV2 kurulumlarında yüksek voltajlı Zener-Barrier dizilerinin kullanılması.

Şarj-amplifikatör sensörleri: erken nesil piezoelektrik ivmeölçer izolatörlerinin ışıltı Nevada 129478-01 ile güçlendirilmesi.

Enstrüman Testi Tezgahları: Bench-Testing Legacy HV ile çalışan modülleri Isen Nevada 129478-01 aracılığıyla.
