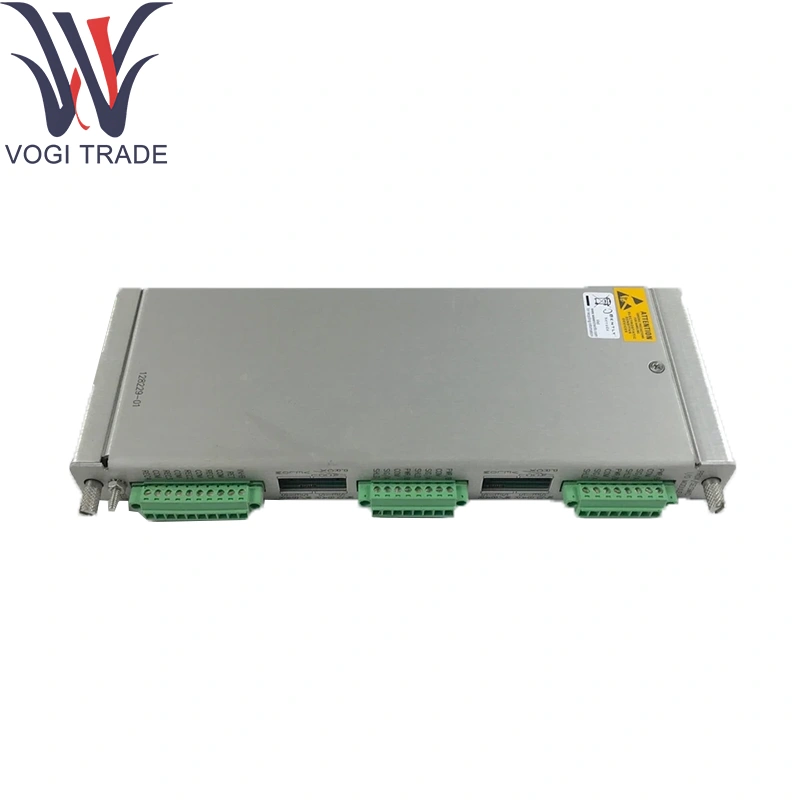

Işınlı Nevada 128229-01

Sipariş bilgileri

Monitör 3500/42 - AA - BB

A: G/Ç modülü tipi

Bkz. G/Ç modül türleri sayfa 17.

B: Tehlikeli Alan Onay seçeneği

00 Yok

01 Cnrtlus (Sınıf 1, Bölüm 2)

02 ATEX / IECEX / CSA (Sınıf 1, Bölge 2)

Teknik parametreler

Kanallar:

Isen Nevada 128229-01 için 2 × Yakınlık-Prob Girişleri (0-50vp-P)

2 × Sismik Vibrasyon Girişleri (± 10V veya IEPE @ 4ma döngüle çalışan)

Dahili sonlandırmalar:

Yakınlık probları için 1kΩ

IEPE sismik sensörler için 120Ω

± 10V ivmeölçerler için geçiş

Sinyal Koşullandırma:

Isenli Nevada 128229-01'deki tüm kanallarda programlanabilir kazanç (× 1– × 10)

Alan seçilebilir bant geçiren filtreler: 1 ×, 2 ×, geniş bant titreşimi

Örnekleme ve Dönüşüm: 200Hz (Yakınlık) / 1kHz (Sismik) Sayısallaştırma 16 bit çözünürlük

İzolasyon: ≥1kv kanal-cassis zemin

Güç: Raf arka plan aracılığıyla 24VDC (18-32VDC); ≤5W Toplam

Çevre: 0 ° C - 70 ° C çalışma; –40 ° C - 85 ° C depolama; %95'e kadar RH

Ürün fonksiyonu

Koşullar, Filtreler ve Yapısal Vibrasyon sinyallerini, 3500 veri yolundaki senkronize dijital verilere ışıklı Nevada 128229-01 yoluyla sona erdirir, filtreler ve dijitalleştirir. Dirençli yükleri gömerek harici sonlandırma bloklarını ortadan kaldırır.

Uygulama alanları

Hidro-Turbine İzleme: Yüksek nemli ortamlarda Işınlı Nevada 128229-01 kullanılarak temizleme ve küçük kapı kapısı titreşimi.

Büyük kompresörler: rotor pozisyonu ve temel titreşim izleme.

Güç jeneratörleri: Kontrol raflarında ışıltı Nevada 128229-01 ile yatak temizliği ve stator çekirdek titreşim.

Açık deniz platformları: Çok işlevli G/Ç modülleri gerektiren alan kısıtlı dolaplar.
