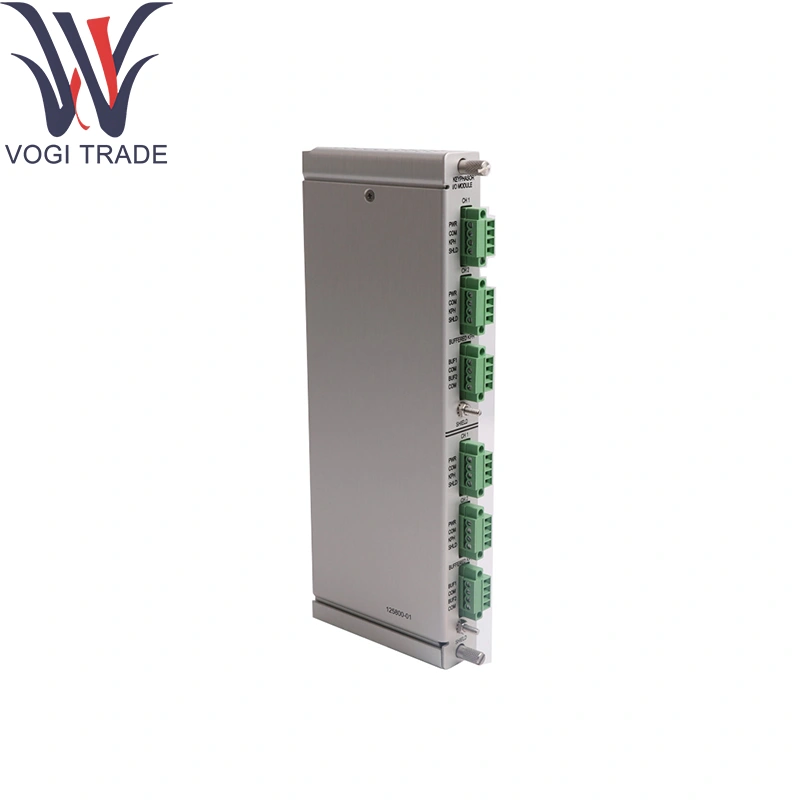

Işınlı Nevada 125800-01

Işınlı Nevada 125800-01

Sipariş bilgileri

Geliştirilmiş Keyfazör Modülü

3500/25-aa-bb-cc

A: Kanal sayısı

01 Tek Yarım Yarı High 2 kanallı Keyfaz Kart (2 kanallı sipariş)

02 İki yarım yükseklik 2 kanallı Keyfaz Kartları (4 kanallı sipariş)

B: G/Ç modülü türü

01 Dahili sonlandırma ile G/Ç modülü

02 Harici sonlandırmalara sahip G/Ç modülü

03 Dahili finali ile dahili bariyer G/Ç

04 Dahili sonlandırmalarla izole edilmiş G/Ç modülü (manyetik pikaplarla kullanılmak üzere tasarlanmıştır)

05 Harici sonlandırmalarla izole edilmiş G/Ç modülü (manyetik manyetik pikaplarla kullanılmak üzere tasarlanmış)

C: Ajans Onay seçeneği

00 Gerekli Değil 01 Cnrtlus (Sınıf 1, Div 2)

02 ATEX/IECEX/CSA (Sınıf 1 Bölge 2)

Teknik parametreler

Kanallar:

2 × yakınlık-prob (girdap akımı) hız girişleri (0-50vp-p)

2 × TTL/CMOS Keyfazör veya Enkoder-Index Girişleri

Dahili sonlandırmalar:

1kΩ prob sonlandırma dirençleri

TTL/CMOS kanalları için 100Ω Pull-up

Hız aralığı:

0.1Hz ila 20kHz (prob); 50khz kodlayıcıya kadar

Sinyal Koşullandırma:

Otomatik prob kazancı tazminatı

± 35V'ye kadar aşırı gerilim kelepçesi

Ters polarite koruması

Çözünürlük ve Zamanlama:

Her dizin darbesi için 1µs zaman damgası,

İzolasyon:

≥1kv kanal-chassis zemin

Veri çıkışı:

3500 arka plan otobüsünün üzerinde zaman damgalı dijital kelimeler

Güç Tüketimi:

24vdc arka panel yoluyla, ≤4w

Çevresel:

Çalışma sıcaklığı: 0 ° C ila +70 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: ≤%95 RH, yoğunlaşmayan

Ürün fonksiyonu

Hız ve Faz Algılama:

Koşullar Boyunca Nevada 136180-01 kullanarak gerçek zamanlı RPM hesaplamak için girdap akım prob sinyalleri.

Keyfazör Zamanlaması:

REV başına bir kez işaretleyicileri veya kodlayıcı-endeks darbelerini mikrosaniye doğruluğu ile algılar.

Aşırı Hızlı Koruma:

Hız verilerini sistem arayüzü aracılığıyla donanım gezisi mantığına besler.

Senkronizasyon ve Fazlatma:

Paralel işlemler ve fazör eşleştirme için hassas şaft açısı bilgileri sağlar.

Entegre sonlandırmalar:

Yerleşik dirençler harici sonlandırma donanımını ortadan kaldırır.

Uygulama alanları

Türbin aşırı hız ve eşzamanlı kontrol:

Hızlı yolculuk ve fazlı hizalama gerektiren jeneratörler ve türbinler.

Kompresör dalgalanma kontrolü:

Kararlılık kontrol algoritmaları için ışıltı Nevada 136180-01'den gerçek zamanlı hız geri bildirimi.

Deniz ve Turboshaft Motorları:

Zorlu titreşim koşullarında yüksek hassasiyetli zamanlama.

OEM Skid Paketleri:

Minimum kablolamaya ihtiyaç duyan paketlenmiş ekipmandaki kompakt modüller.

Etkinlik Sırası Günlüğü:

Işınlı Nevada 136180-01 kullanarak teşhis için zaman damgalı olay yakalama.
