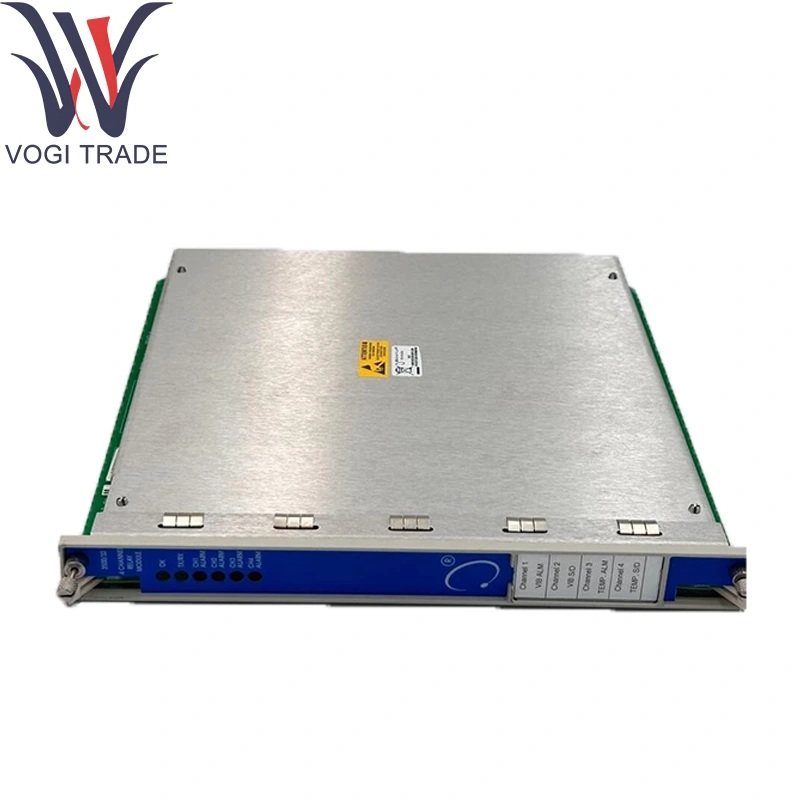

Marka: Isen NevadaAçıklama: 125712-01Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 14Ödeme Süresi: T/TNakliye Limanı: Shenzhen3500 Serisi Makine Monitoring Raflarında Alarm ve Gezi Sinyalleri için Isole edilmiş Formc Röle Çıkışları sağlar
| Üretmek |
Işın Nevada |
| Model numarası |
125712-01 |
| Sipariş numarası |
125712-01 |
| Katalog |
3500/32 |
| Tanım |
4 kanallı röle modülü |
| Menşei ülke |
Amerika |
| HS kodu |
85389091 |
| Boyut |
24*2.4*16 (cm) |
| Ağırlık |
1.4 kg |
Sipariş bilgileri
3500 4 kanallı röle modülü
3500/32 -AXX -BXX
A: Çıkış Modülü 0 1 4 kanallı röle G/Ç modülü
B: Ajans Onayı Seçeneği 0 0 Yok 0 1 CSA/NRTL/C
Kurtarılmış
125712-01 yedek 4 kanallı röle modülü
125720-01 Yedek 4 kanallı röle G/Ç modülü
04425545 Topraklama bilek kayışı (tek kullanım)
132319-01 ürün yazılımı IC
04400037 IC kaldırma aracı
00580436 Bağlayıcı başlığı, dahili sonlandırma, 6 pozisyon, yeşil
129771-01 4 kanallı röle modül kılavuzu
Teknik parametreler
Röle Kanalları: Bently Nevada 125712-01'in 4 Bağımsız Formc (SPDT) Rölesi
İletişim derecelendirmeleri:
5A 250VAC (Dirençli Yük)
5A 30VDC'de (Dirençli Yük)
Bobin Drive: 3500 arka plan mantıktan katı hal sürücü; Işın Nevada 125712-01'de harici bobin gücü gerekmez
Yanıt Süresi: Otobüs komutundan ≤10ms ile iletişim değişikliği
İzolasyon: 1kV bobin-temas ve temastan temastan dielektrik dayanıklı
Durum Göstergeleri: Çıkış ve Arıza Durumu için Kanal Başına Ön Panel LED'leri
Arka Plan Arayüzü: 3500 Serisi Raf Veri Otobüsüne Çift 50 Pimli Konektörler
Çalışma Ortamı:
Sıcaklık: 0 ° C ila +70 ° C
Nem:%95'e kadar RH, yoğunlaşmayan
Ürün fonksiyonu
Alarm/Trip Sinyali: 3500 dijital veri yolu üzerinden hata veya alarm komutları alır ve ışıltı Nevada 125712-01 aracılığıyla karşılık gelen röle kontaklarını harici devrelere aktarır.
Teşhis Geri Bildirimi: Monitörler Bobini Röle ve Sağlık İle İdare; Sistem arayüzüne geri dönen sıkışmış bobin veya temas kaynaklı koşulları raporlar.
Artıklık desteği: Çok modüllü konfigürasyonlarda, kanallar arızalı röle oylama planları için paralel veya çapraz kablolu olabilir.
Uygulama alanları
Türbin aşırı hız koruması: Aşırı hız arızası tespitinde türbin gezisi solenoidlerini kullanma.
Kompresör dalgalanması/gezisi: Dalgalanma veya durak koşullarında kompresörün kapatılmasının başlatılması.
Jeneratör Koruması: Kesici açısından aktive röleleri yer hatası veya seanslama kaybı alarmlarında aktive.
Yardımcı Alarm Panelleri: Makine Arızalarının Bitki çapında Duyuru için Yerel Lamba ve Boynuz Devrelerini Sürüş.
Güvenlik Kilitleri: Proses ekipmanlarının acil kapatılması için SIL dereceli kilitleme zincirleriyle entegre.
