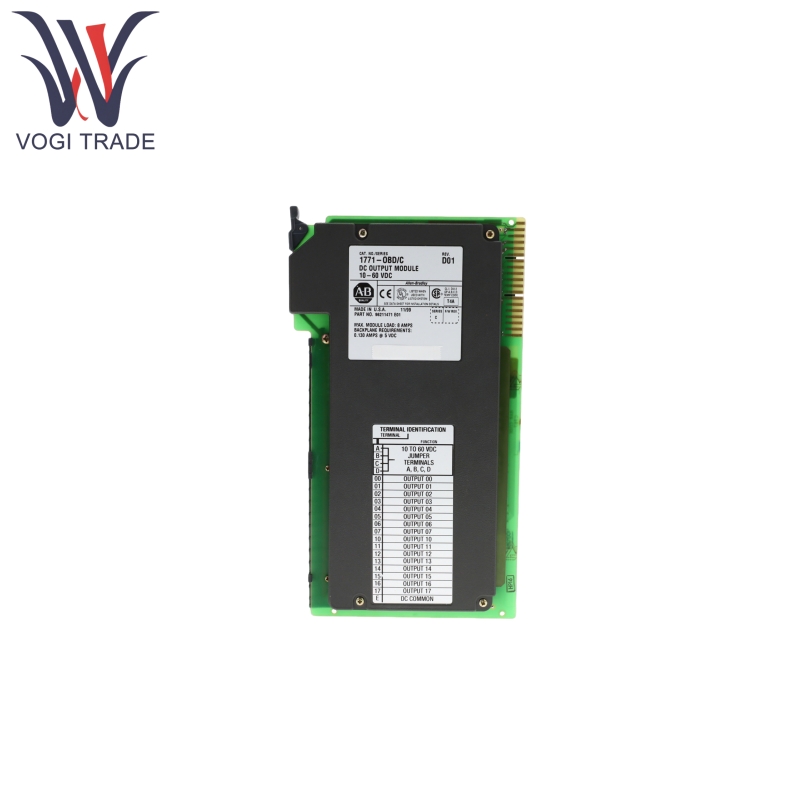

Allen Bradley 1771-OBD

Ürün özellikleri

Allen Bradley 1771-OBD, batan akım konfigürasyonunu destekleyen 16 izole edilmemiş çıkış kanalı sağlar (çıkış cihazı modülden akım çeker).

Modül açıldığında ve işlemci çalışma modundayken yeşil “modül aktif” göstergesi yanar ve işlemci çıkışı sıfırladığında kapanır. Modüldeki yerleşik sigorta patladığında kırmızı “sigorta üflemeli” göstergesi yanar.

Allen Bradley 1771-OBD, işlemcinin talimatlarının transistör durumunu (çıkış terminallerindeki gerçek voltajdan bağımsız olarak) gösteren 16 kırmızı “çıkış durumu” gösterge ışığına sahiptir.

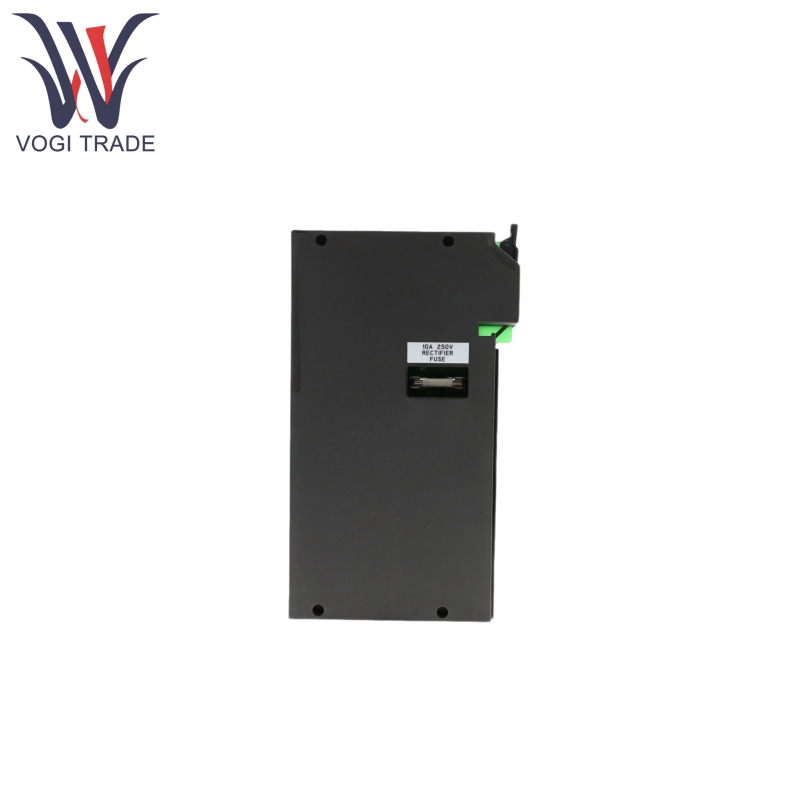

Allen Bradley 1771-OBD, çıkış aşırı yüklenmesi (10A'yı aşan) veya kısa devre (bireysel çıkış transistörlerini korumaz) durumunda modül için koruma sağlayan bir 10A/250V doğrultucu bir sigorta (Littelfuse 322010) ile donatılmıştır.

Allen Bradley 1771-OBD, statik deşarja dirençlidir ve IEC 61000-4-2 standardına uyarak 4kV dolaylı temas deşarjını destekler. CISPR 11 Grup 1, Sınıf A (uygun bir muhafaza gerektirir) ile uyumlu elektromanyetik uyumluluk (EMC) ve elektromanyetik parazite sahip endüstriyel ortamlar için uygundur.

Allen Bradley 1771-OBD, saha kablolama terminalleri (örn., 1771-WH) kullanılarak bağlanabilir ve modülü sıcak değiştirmeyi destekler (güçlendirme işlemi gerektirir).

Ürün Çalışma Prensibi

Allen Bradley 1771-OBD, 1771 Serisi I/O şasisine (işlemci veya adaptör için ayrılmış olan en sol yuva hariç) ve anahtar konfigürasyon (10-12 ve 22-24 arasında) kullanılarak doğru bir şekilde eklenmelidir.

Saha cihazları 1771-WH (veya kaynaşmış 1771-WHF/1771-WHFB) kablo kolu ile bağlanır. DC güç polaritesine dikkat edin (ters bağlantı veya AC bağlantısı modüle zarar verecektir) ve aşırı yüklemeyi önlemek için tüm DC bağlantı terminalleri (A-D) kısaltılmalıdır.

Allen Bradley 1771-OBD, 16 çıkış kanalının açma/kapama durumunu kontrol etmek için şasi arka plan aracılığıyla işlemci talimatlarını alır. LED gösterge ışıkları, talimat durumu hakkında gerçek zamanlı geri bildirim sağlar. Toplam çıkış akımı 10A'yı aştığında sigorta patlayacak, değiştirmeden önce güç bağlantısı kesilmelidir.

Ürün parametresi

Aşağıdaki detay Allen Bradley 1771-OBD DC çıkış modülü içindir.

Çıktı Sayısı: 16 İzlenmemiş Çıkış

Kullanıcı besleme voltajı: 10-60V DC (nominal 48V DC)

Mevcut Derecelendirme:

Dirençli Yük: Çıkış başına 2a, Toplam Modül Akımı ≤8a

Pilot görev yükü: Çıktı başına 0.2a

Maksimum dalgalanma akımı: 10ms için çıktı başına 4a, her 2'lerde tekrarlanabilir, 10ms için çıktı başına 25a, her 2'lerde tekrarlanabilir

Minimum yük akımı: 2.5mA

Durum üstü voltaj düşüşü (nominal akımda): ≤1.5V DC

Durum dışı sızıntı akımı: ≤0.5mma

Sinyal Gecikmesi: ≤0.1ms'ye kadar, ≤0.2ms'ye kapalı

Arka Plan Güç Kaynağı: 5V DC, Maksimum 400mA (Şasiye Toplam Güç Tüketimi Hesaplamasına dahil edilmelidir)

İzolasyon Voltajı: 60V DC (sürekli), 1000V AC (1 dakikalık test, sistem için G/Ç)

İletken Tel Boyutu: 0.34-2.5mm² (22-14 AWG) Katı veya mahsur bakır tel, yalıtım maksimum 1.2mm

Alan kablo kolu vidalı tork: 1.0 nm (9 lb-in)

Anahtarlama: 10 ila 12 ile 22 ile 24 arasında arka plan konnektörü anahtarlama

Çalışma sıcaklığı: 0-60 ° C (32-140 ° F)

Depolama Sıcaklığı: -40-85 ° C (-40-185 ° F)

Göreceli Nem:% 5-95 Yoğunlaşmayan

Titreşim: 10-500Hz'de 2G (IEC 60068-2-6)

Şok (işletme / ameliyat dışı): 30g / 50g (IEC 60068-2-27)
