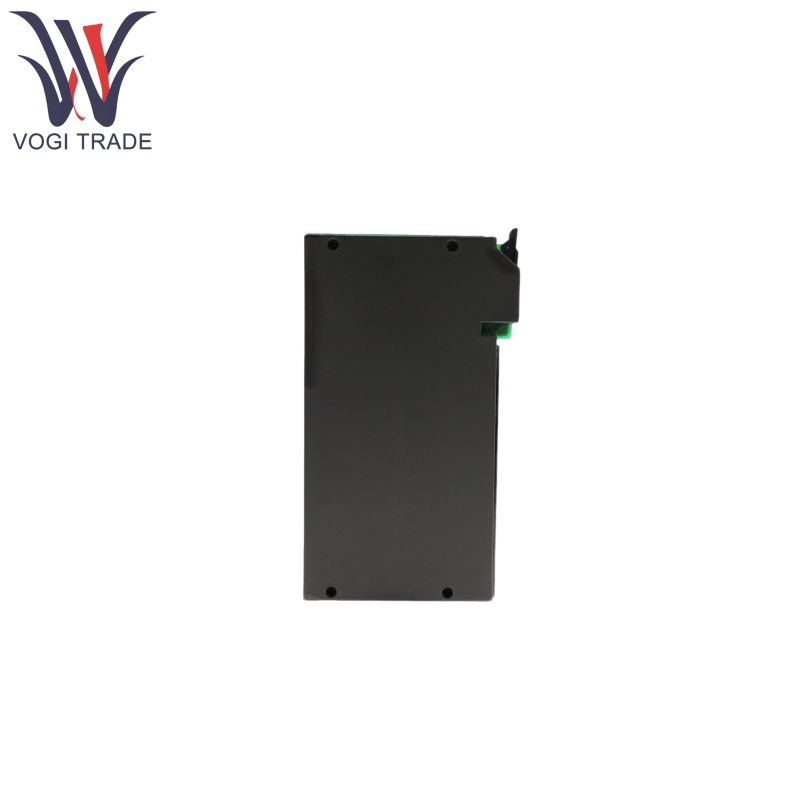

Marka: Allen BradleyAçıklama: DC giriş modülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 15Ödeme Süresi: T/TNakliye Limanı: ShenzhenAllen Bradley 1771-IBD s esas olarak endüstriyel otomasyon sistemlerinde G/Ç sinyal alımı için kullanılır. İşlemci ile 1771 Serisi G/Ç şasi arka panelinden iletişim kurar, harici DC giriş sinyalleri alır ve bunları kontrol sistemine iletir.
| Üretmek |
Allen Bradley |
| Model numarası |
1771-IBD |
| Sipariş numarası |
1771-IBD |
| Katalog |
- |
| Menşei ülke |
İsviçre |
| HS kodu |
8471800000 |
| Boyut |
12*12*8cm |
| Ağırlık |
0.4kg |
Ürün özellikleri
Allen Bradley 1771-IBD, elektrostatik deşarja duyarlıdır ve topraklama, anti-statik bileklikler ve diğer önlemlerle hasardan korunmalıdır. Kullanılmadığında, orijinal elektrostatik koruma ambalajında saklanmalıdır.
Allen Bradley 1771-IBD, giriş sinyali parazitini azaltmak için devre kartındaki jumperlar aracılığıyla ayarlanabilen 1 ms veya 6ms kapatma gecikme filtresi süresini (varsayılan 1ms) destekleyen ayarlanabilir filtre gecikmesine sahiptir.
Ön panel, 1 yeşil “modül aktivasyon göstergesi ışığı” (güçlendirildiğinde aydınlatır) ve 16 kırmızı “giriş durumu gösterge ışıkları” (giriş terminallerine karşılık gelen, voltaj mevcut olduğunda aydınlatın) içerir.
Allen Bradley 1771-IBD, 1771-WH saha kablo kolu aracılığıyla 2 telli veya 3 telli giriş cihazlarına bağlanabilir ve geçerli kaynak modunu destekler.
Ürün Çalışma Prensibi
Allen Bradley 1771-IBD, 1771 G/Ç şasi arka paneliyle şasi güç kaynağından (130mA@5V DC) güç elde edebilir. Harici bir 10-30V DC giriş sinyali aldıktan sonra, süzülür (1ms/6ms gecikmesine göre) ve dijital bir sinyale dönüştürülür, bu da daha sonra arka plan yoluyla işlemciye iletilir.
Allen Bradley 1771-IBD, bir ucu 00-17 terminallerine bağlanan 2 telli bir cihaza sahiptir ve diğer ucu DC pozitif terminaline (+DC) bağlanır. E terminali DC ortak terminaline (DC Common) bağlanır.
Allen Bradley 1771-IBD, geçerli kaynak modunda çalışan 3 telli bir cihaza sahiptir. Kablolama yapılandırması, A-D terminalleri kullanılmayan 2 telli cihaza benzer.
Yeşil “aktivasyon ışığı” normal modül güç kaynağını gösterir ve kırmızı “giriş durumu ışığı” karşılık gelen terminalin voltaj girişine sahip olduğunu ve sinyalin geçerli olduğunu gösterir.
Ürün parametresi
Aşağıdaki detay Allen Bradley 1771-IBD DC giriş modülü içindir.
| Kategori |
Belirli parametreler |
| Giriş Voltaj Aralığı |
10-30V DC |
| Giriş Akımı |
10V'de 4.5mma 30V'de 15mma 5V'de 2.0mma |
| Yayılma gecikmesi |
Düşük ila Yüksek: 1ms Yüksek ila düşük: 1 ms veya 6ms seçilebilir (jumper ile ayarlanmış) |
| Güç gereksinimi |
130mA@5V DC gerektiren G/Ç şasi arka planından elde edildi (±%5) |
| Güç |
Maksimum 7.3W (24.7 BTU/Saat), Minimum 1.0W (3.4 BTU/Saat) |
| İzolasyon Standardı |
UL 508 ve CSA C22.2 No.142 |
| Kablolama spesifikasyonu |
Maksimum 14 gösterge (2mm²) mahsur telli, maksimum yalıtım kalınlığı 3/64 inç (1.2mm) |
| Arka Plan Konektörü Anahtarı |
Anahtar Bant Pozisyonları: 10-12 arasında, 16-18 arasında |
| Eşleşen kablo kolu |
1771-wh |
| Tork gereksinimi |
7-9 inç kilo |
