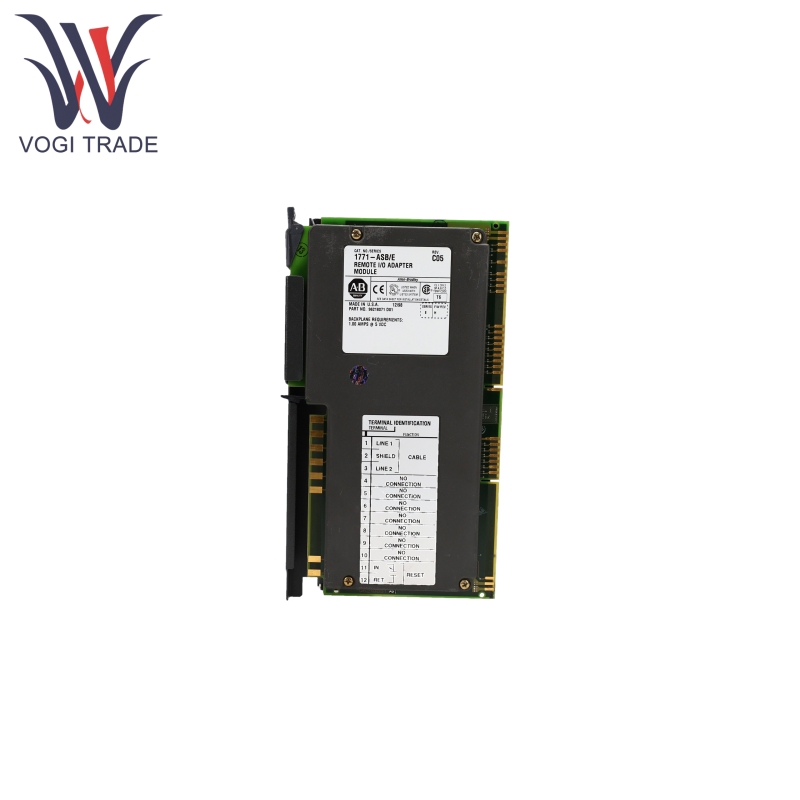

Marka: Allen BradleyAçıklama: Uzak G/Ç adaptör modülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenAllen Bradley 1771-ASB, uzak G/Ç modüllerini hem iletim hem de alma özellikleri sağlayan programlanabilir denetleyiciye bağlamaktır. G/Ç taramalarından seri verileri kabul edebilir ve G/Ç modülleriyle arayüz oluşturma ve paralel verileri G/Ç modüllerinden seri forma dönüştürmek için aynı şeyi paralel olarak dönüştürebilir.
| Üretmek |
Allen Bradley |
| Model numarası |
1771-ASB |
| Sipariş numarası |
1771-ASB |
| Katalog |
- |
| Menşei ülke |
İsviçre |
| HS kodu |
8538900000 |
| Boyut |
12*10*4cm |
| Ağırlık |
0.4kg |
Ürün özellikleri
Allen Bradley 1771-ASB, maksimum 230.4K baud (2.500 feet şanzıman mesafesi), 115.2k baud (5.000 feet) ve 57.6k baud (10.000 feet) için çeşitli baud oranları sunuyor ve farklı mesafelerde uzaktan iletişim gereksinimlerini karşılıyor.
Allen Bradley 1771-ASB, seri-paralel veri dönüşümünü destekler, tarayıcıdan seri veriler alır ve G/Ç modülleriyle etkileşim için paralel verilere dönüştürür ve bunun tersi de geçerlidir.
Allen Bradley 1771-ASB, 4, 6, 8, 16 olan birkaç G/Ç noktası ve G/Ç modüllerinin 32 puanına sahip birkaç cihaz türü için uygundur.
Allen Bradley 1771-ASB, sistemin en uygun G/Ç adresi tahsisi yönetimi sağlayan en uygun olan mod seçilebilmesi için 2 yuvalı modu, 1 yuvalı shuffle modu ve 1/2 yuvalı modu dahil 3 farklı adresleme modu destekler.

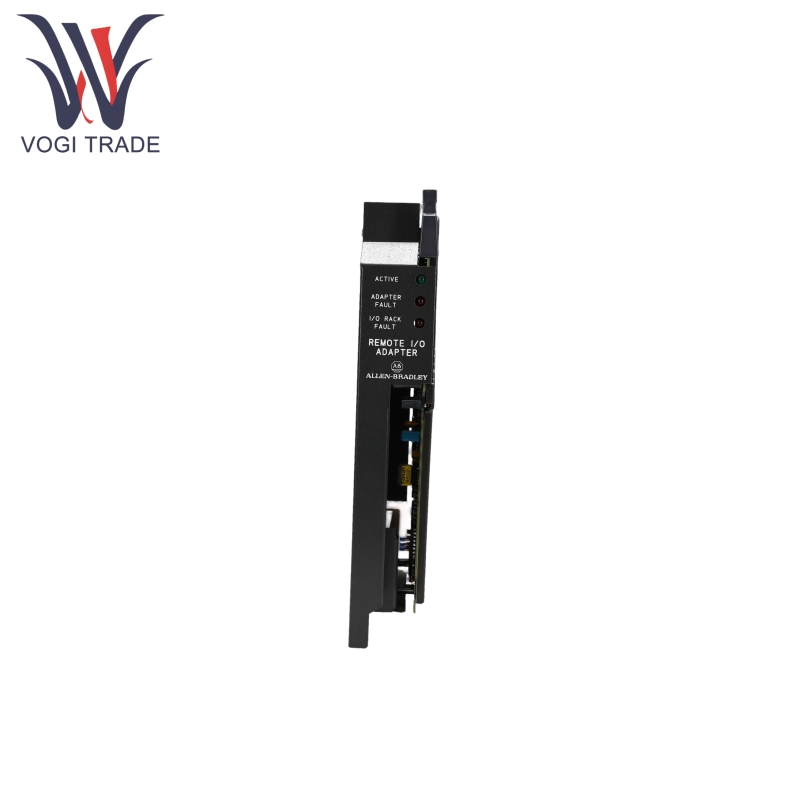

Allen Bradley 1771-ASB, anında sorun gidermenize yardımcı olan üç tanı göstergesi ışığı- yeşil aktif (çalışma durumu), kırmızı adaptör arızası (adaptördeki hata) ve kırmızı G/Ç rafı arızası (G/Ç rafındaki hata) ile birlikte gelir. Doğru modül kurulum konumunu sağlamak için Güçlendirme'de G/Ç atamasını otomatik olarak kontrol eder.
Allen Bradley 1771-ASB, isteğe bağlı olarak son 4 yuva dışındaki tüm yuvaları veya tüm yuvaları tarayabilir, tarama süresini ve I/O görüntü alanını yuva gücü kullanımını etkilemeden tasarruf edebilir.
Allen Bradley 1771-ASB, 1771-S4A ve 1771-S4B gibi tarayıcıların yanıt hızı gereksinimlerini karşılamak için B Serisi adaptörlerini taklit edebilir. Sistem esnekliğini artırmak için tamamlayıcı G/Ç yapılandırmalarını (PLC-2 Serisi işlemciler için) destekler.
Ürün Çalışma Prensibi
Allen Bradley 1771-ASB, G/Ç tarayıcısından seri verileri alan, paralel verilere dönüştüren ve uzak G/Ç modülüne gönderen bir aracı görevi görür; Eşzamanlı olarak, G/Ç modülünden paralel verileri okur, seri verilere dönüştürür ve onu tarayıcıya geri iletir, böylece kontrolör ve uzak G/Ç arasındaki iletişimi sağlar.

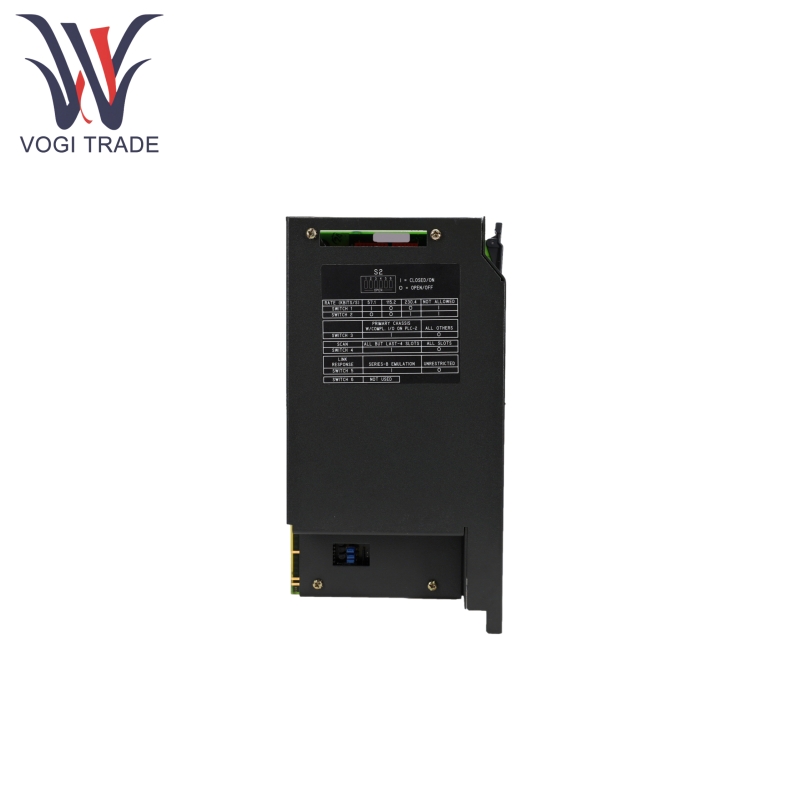

Allen Bradley 1771-ASB, G/Ç rafı numarası, başlangıç G/Ç grup numarası, baud hızı, tarama modu (son 4 yuva hariç) ve bağlantı tepki modu (Seri B simülasyonu veya sınırlı) dahil olmak üzere S1 ve S2 anahtar bileşenleri aracılığıyla anahtar parametrelerini ayarlar.
Ürün parametresi
Aşağıdaki detay Allen Bradley 1771-ASB uzaktan G/Ç adaptör modülü içindir.
| Parametre kategorisi |
Detaylar |
| Modül Konumu |
1771 I/O şasisinin en soldaki yuvasına kurulmalıdır |
| Şanzıman mesafesi |
230.4k baud'da 2500 feet 115.2k baud'da 5000 feet 57.6k baud'da 10000 feet |
| Bağlantı Kablosu |
1770-CD |
| Güç tüketimi |
5W (güç dağılımı) 17.06 BTU/saat (termal dağılım) |
| Arka plan akımı |
1.0A 5V DC'de (şasinin toplam akım gereksinimine dahil edilmelidir) |
| Anahtarlama konumu |
Üst konektör: 54 ve 56 arasında Alt konektör: 16 ile 18 arasında |
| Çevre koşulları |
Çalışma sıcaklığı: 0-60 ° C (32-140 ° F) Depolama Sıcaklığı: -40-85 ° C (-40-185 ° F) Nem:% 5-% 95 (yoğunlaşmayan) |
| Tarla kablo kolu |
Model 1771-WB, Vidalı Tork 7-9 Pound inç, İletken Boyut 20 AWG (Strikalı Bakır) |
| Sonlandırma direnci |
82Ω (Model 740018-23) veya 150Ω (Model 1770-XT) |
