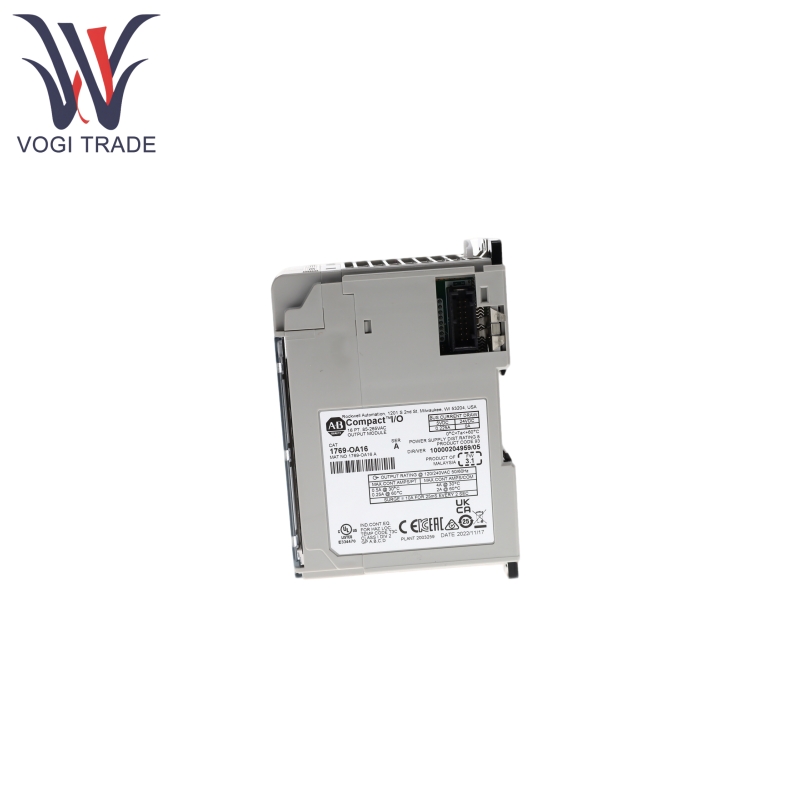

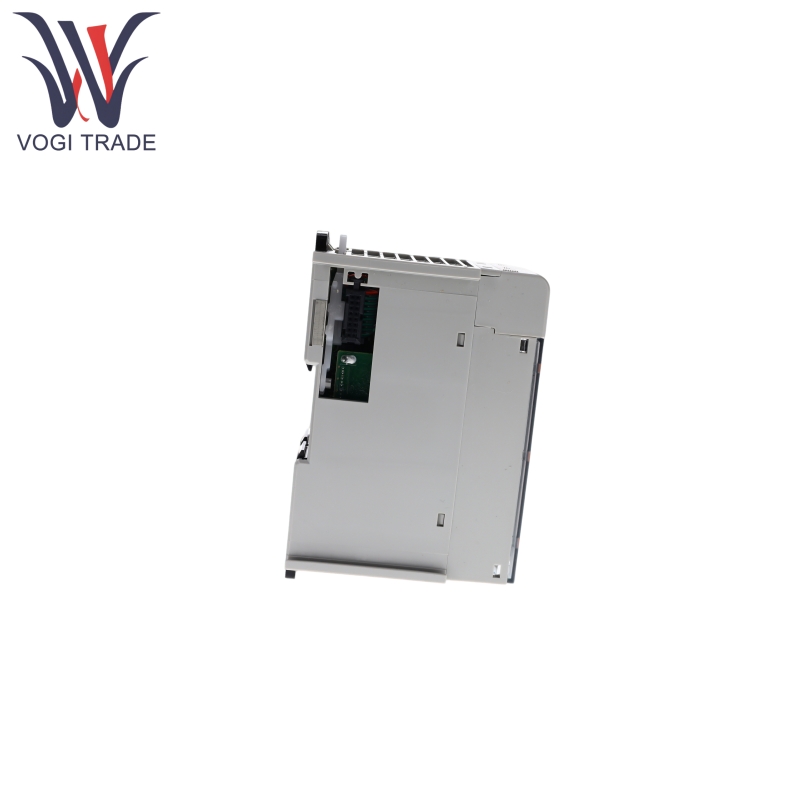

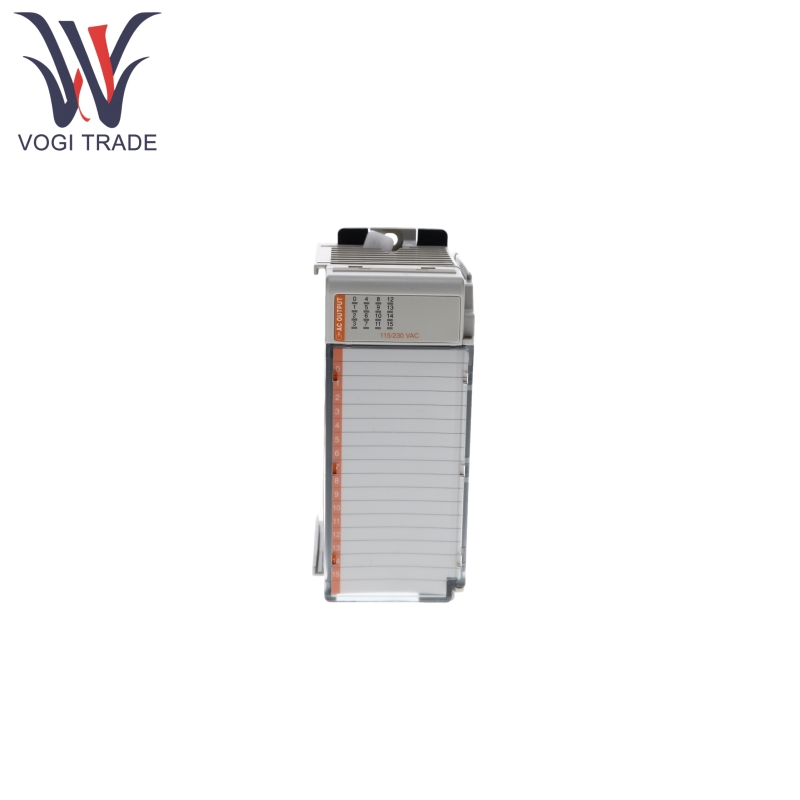

Allen Bradley 1769-OA16

Ürün özellikleri

Allen Bradley 1769-OA16, 120/240V AC yük kontrolünü destekleyen 2 gruba (grup başına 8 puan) bölünmüş 16 çıkış noktasına sahiptir. Mekanik temas aşınmasıyla ilgili sorunları ortadan kaldırarak elementleri değiştirme olarak çift yönlü trias kullanır.

Allen Bradley 1769-OA16, yüksek voltajlı geçişlerin modül üzerindeki etkisini en aza indirmek için dalgalanma baskılama işlevselliğini içerir. Endüktif yükleri kontrol ederken, TRIAC'ların ömrünü uzatmak için harici bir dalgalanma baskılayıcısının bağlanması önerilir.

Allen Bradley 1769-OA16, parazit direncini arttırmak için mantık devresini yüksek voltajlı alan devresinden ayıran optik izolasyon tasarımına sahiptir. TRIAC'lar, AC güç kaynağının sıfır geçiş noktasında geçiş yapar, elektromanyetik paraziti (EMI) ve voltaj ani artışlarını azaltır.

Her çıkış noktası, bağımsız bir gösterge ışığına karşılık gelir, aşırı akım korumasını destekler, bu da yük dirençlerini paralel hale getirerek sızıntı akımının etkisini sınırlandırabilir. Din rayı veya panel montajını destekleyen çıkarılabilir terminal bloklarına sahiptir, modüller bir dil ve oluk yapısı ile mekanik olarak kilitlenir.

Ürün Çalışma Prensibi

Denetleyici, entegre bir iletişim veri yolu aracılığıyla modüle kontrol sinyalleri gönderir ve mantık devresi, tristörün açılması veya kapatılması için yönlendirir.

Tiristör, AC voltajının sıfır geçiş noktasındaki durumları gösterir, bu da anahtarlama işlemi sırasında elektromanyetik parazit ve voltaj dalgalanmalarını azaltır.

Allen Bradley 1769-OA16'ya açıldığında, harici yüke 120/240V AC güç kaynağı sağlar. Kapatıldığında, sızıntı akımının yük durumunu etkilemesini önlemek için akım optik izolasyon yoluyla kesilir.

Aşırı akım durumunda, iç devre akımı sınırlar. Sızıntı akımı paralel dirençler (120V AC için 15 kW/2W ve 240V AC için 5 kW/5W) kullanılarak bastırılabilir.

Ürün parametresi

Aşağıdaki detay Allen Bradley 1769-OA16 AC dijital çıkış modülü içindir.

Çıktı Özellikleri: 16 Çıkış Noktası (8 Puan/Grup), Katı Hal Triak Çıkışı

Voltaj Kategorisi: 100/240V AC

Çalışma Voltaj Aralığı: 85-265V AC, 47-63 Hz

Çıktı gecikmesi: 1/2 döngüde, 1/2 döngü kapalı (AC güç frekansına göre)

Mevcut Çekiliş: 225 MA @ 5.1V

Maksimum ısı dağılması: 4.9 w

Durum dışı sızıntı akımı: 2.0 Ma max @ 132V AC, 2.5 Ma Max @ 265V AC

Durum Üstü Özellikleri: Maksimum Voltaj Düşüşü: 1.5V Pik (@2A), Minimum Akım: 10 MA

Akım kapasitesi: Maks.

Dalgalanma Akımı: 25 ms için 5A, her 2 saniyede bir tekrarlanabilir

İzolasyon Voltajı: Çıkış Noktası Yolu: 1s için 1836V AC veya 1s için 2596V DC, Çalışma Voltajı 265V AC (temel yalıtım), 150V AC (takviyeli yalıtım)
