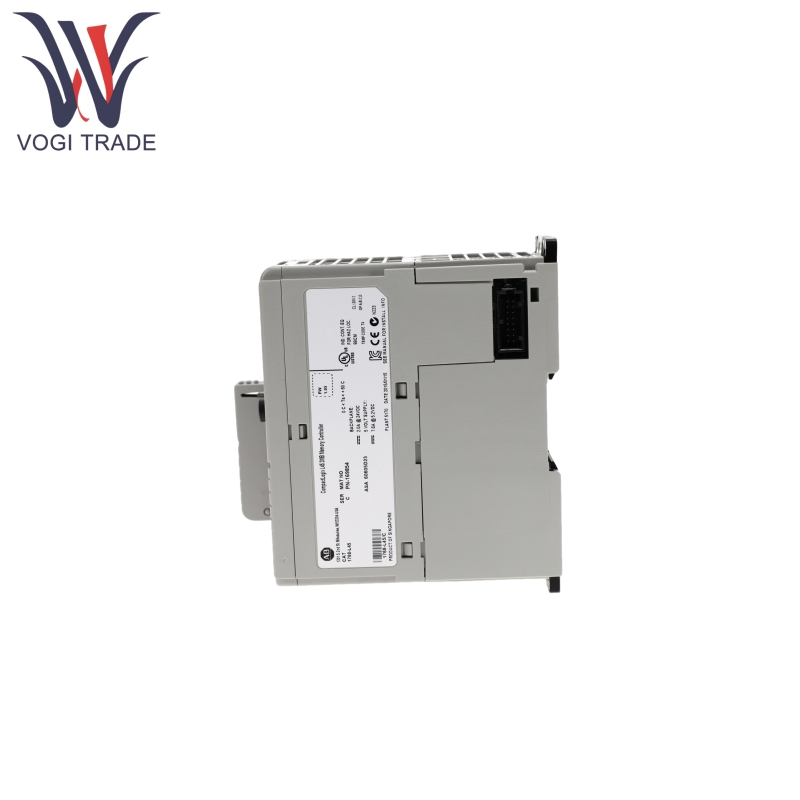

Allen Bradley 1768-L45

Ürün özellikleri

Allen Bradley 1768-L45, en fazla 2 iletişim modülü (Ethernet/IP, ControlNet modülleri gibi) ve 4 x 1768-m04se SERCOS hareket kontrol modülleriyle 4 x 1768 yuvasını destekler.

Allen Bradley 1768-L45, 1769 Serisi G/Ç modülleriyle uyumludur ve 30 adede kadar modülü destekler (yerel ve uzak bankalar dahil, 1769-CRLX genişleme kabloları aracılığıyla uzak bağlantılarla).

Allen Bradley 1768-L45, Ethernet/IP'yi (1768-ENBT/EWEB modülleri aracılığıyla), ControlNet (1768-CNB/CNBR modülleri aracılığıyla), DeviCenet (1769-SDN tarayıcılar aracılığıyla), seri ağlar (DF1 protokolü) ve DH-485 ağları ve DH-485 ağları destekler.

Allen Bradley 1768-L45, denetleyiciler ve cihazlar arasında gerçek zamanlı iletişimi etkinleştirmek için “üretilen/tüketilen etiketleri” ve mesaj geçmeyi (MSG talimatları) destekler.

Allen Bradley 1768-L45, 8 ekseni kontrol edebilen ve Kinetix serisi sürücülerle uyumlu olan 1768-M04SE modülü üzerinden Sercos hareket kontrolünü destekler.

Allen Bradley 1768-L45, yüksek hassasiyetli hareket gereksinimlerini karşılamak için eksen parametre yapılandırmasını, ayarını ve senkron kontrolü destekler.

Allen Bradley 1768-L45, merdiven diyagramı (LD), fonksiyon bloğu diyagramı (FBD), yapılandırılmış metin (ST), sıralı fonksiyon grafiği (SFC) ve diğer programlama dilleri ile uyumlu RSLogix 5000 yazılım programlamasını destekler.

Allen Bradley 1768-L45, gerçek zamanlı kontrol gereksinimlerini karşılayan öncelikle (1-15) planlanabilen 30 görevi (sadece 1 sürekli görev) destekler.

Allen Bradley 1768-L45, proje dosyaları ve ürün yazılımı için CompactFlash kart depolamasını destekleyerek güç kaybından sonra yapılandırma yüklemesini veya ürün yazılımı yükseltmelerini etkinleştirir. Ürün yazılımı Controlflash, Autoflash yazılımı veya CompactFlash kartı ile güncellenebilir.

Ürün Çalışma Prensibi

Allen Bradley 1768-L45, 1768 arka plan aracılığıyla güç kaynağı, iletişim modülüne ve hareket modülüne bağlanır ve tam bir kontrol sistemi oluşturmak için sağ taraftaki 1769 G/Ç modülünü (yerel veya uzaktan) genişletir.

G/Ç modüllerinden giriş sinyalleri alır, RSLogix 5000'de programlanan mantık görevlerini yürütür, aktüatörleri çıkış modülleri aracılığıyla kontrol eder ve ağ modülleri aracılığıyla diğer cihazlarla etkileşime girer.

“Verileri Üret/Tüket” aracılığıyla gerçek zamanlı veri paylaşımını sağlar ve MSG talimatlarını kullanarak yapılandırma veya teşhis bilgilerini gönderir.

Önceliğe dayalı periyodik, olayı tetiklenen veya sürekli görevleri yürütebilir ve kritik kontrol mantığının önce yanıt vermesini sağlar.

Ürün parametresi

Aşağıdaki detay Allen Bradley 1768-L45 denetleyicisi içindir.
