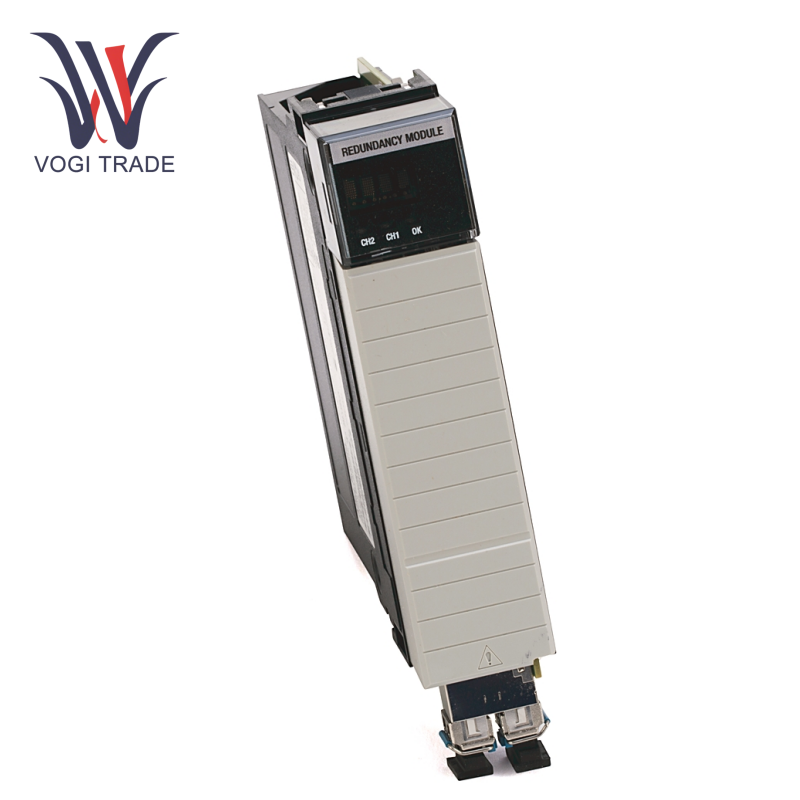

Allen Bradley 1756-RM2

Giriş Voltajı: 5.1V DC (Mevcut 1.16A) / 24V DC (Mevcut 3.4mA)

Güç Tüketimi: 6W (maksimum)

Isı dağılması: 21 btu/saat

İzolasyon Voltajı: 30V sürekli

Çalışma sıcaklığı: 0 ~ 60 ℃

Eşleşen Kablo: 1756-RMC1 (1M), RMC3 (3M), RMC10 (10m)

İşlevsel özellikler ve ilkeler

Gereksiz Mimari: Allen Bradley 1756-RM2, gerçek zamanlı veri senkronizasyonunu sağlamak için ana ve bekleme raflarını 1756-RMC serisi fiber optik kablolara bağlayarak çift denetleyicinin senkron çalışmasını destekler.

Anahtarlama Mekanizması: Ana denetleyici başarısız olduğunda, bekleme makinesi ≤10 ms içinde kontrolü üstlenir ve sürekli çalışmayı sağlamak için tarama süresi dönem boyunca yaklaşık 10 ms gecikir.

Müdahale dışı tanı: Allen Bradley 1756-RM2 çevrimiçi teşhisi destekler ve sorun giderme sistem çalışmasını etkilemez.

Donanım İzolasyonu: Gereksiz modüller, tek noktalı arızaların yayılmasını önlemek için bağımsız olarak güçlendirilir.

Yapılandırma Aracı: Yedekleme parametrelerini yapılandırmak ve otomatik senkronizasyon modu ayarlarını desteklemek için RSLINX Classic ve Fortuncing Modül Yapılandırma Aracı (RMCT) kullanın.

Tipik yapılandırma durumu

Çift-Rack gereksiz sistemin şunları içermesi gerekir:

2 Aynı Modelin Contrologix Şasisi (1756-A4 gibi)

2 1756-L7X Serisi Denetleyiciler (1756-L73 gibi)

2 1756-EN2TR Ethernet modülleri (aktif ve bekleme iletişimi için).

Allen Bradley 1756-RM2, Ethernet/IP ve ControlNet çift protokollerini destekler, optik fiber iletişimi yoluyla yüksek hızlı senkronizasyon (1000 Mbps'ye kadar) elde eder ve tek noktalı arıza olmadan gereksiz bir tasarım benimser. Petrol, kimya endüstrisi ve son derece yüksek sistem stabilitesi gerektiren enerji gibi alanlar için uygundur.
