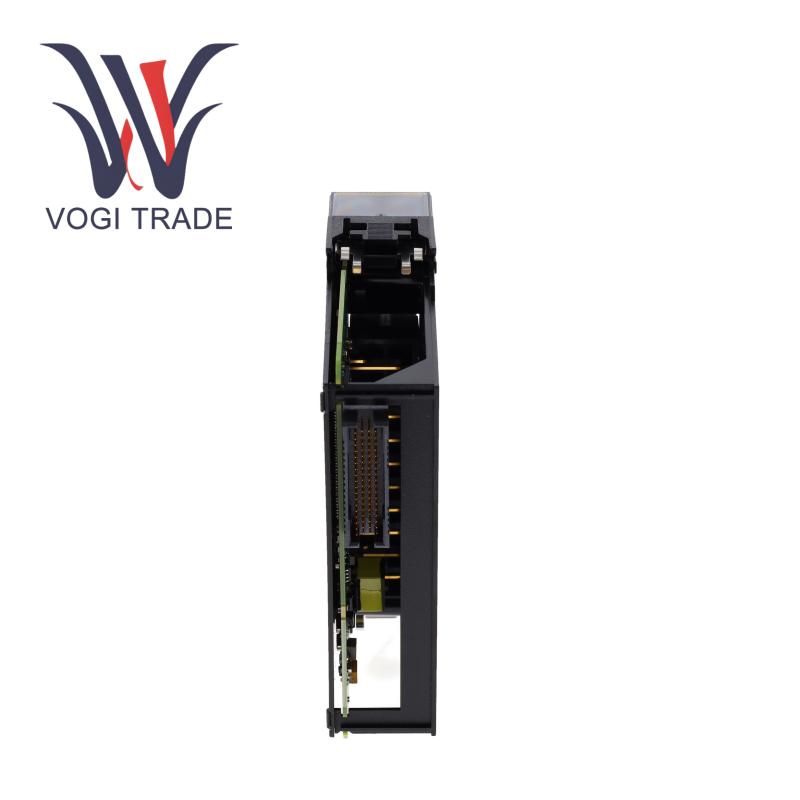

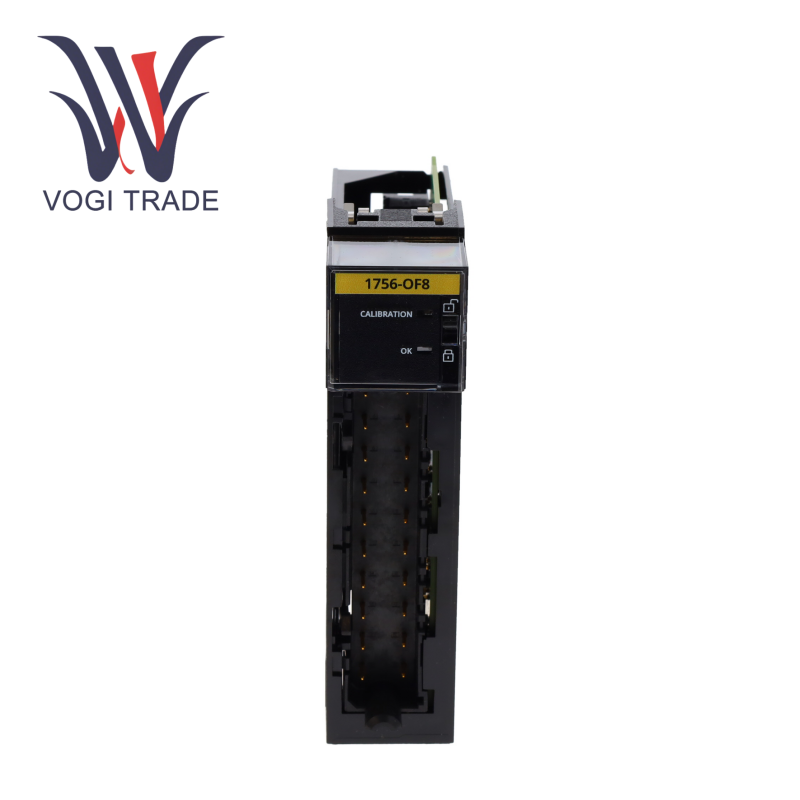

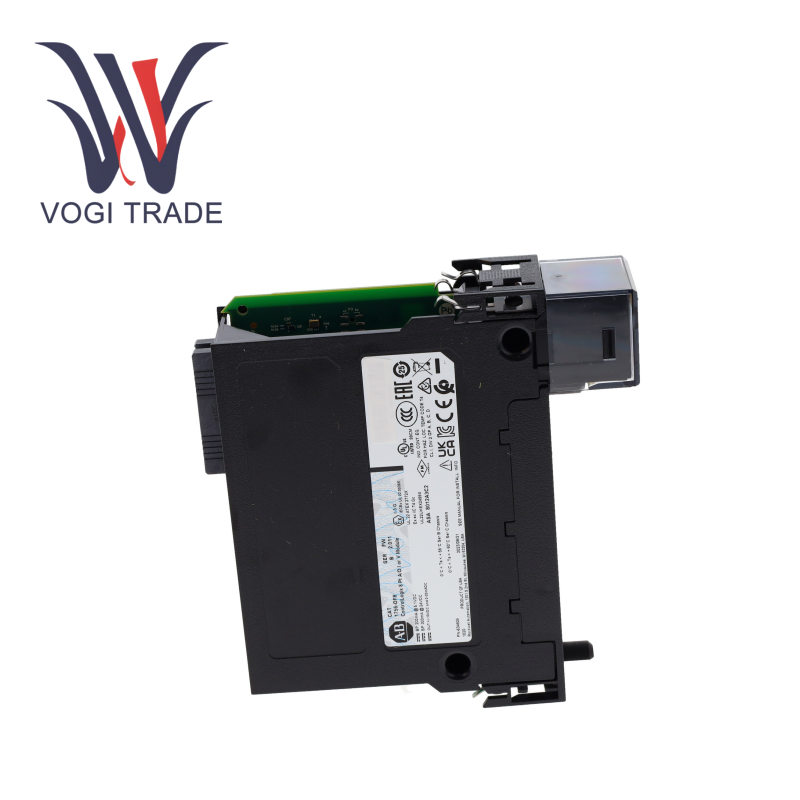

Allen-Bradley 1756

Teknik parametreler

Voltaj çıkışı: ± 10V DC

Mevcut Çıktı: 0-20mA veya 4-20mA

Gerilim modu: ±% 0.15 tam ölçek

Mevcut mod: ±% 0.3 tam ölçek

Kalibrasyon doğruluğu:% 0.05

Yanıt Süresi: Sinyal Kuruluşu Süresi 2 ms

Tarama Süresi: Tamsayı formatı için 8ms, Kayan nokta formatı için 12ms

Arka Plan Akımı: 24V DC'de 210mA, 5V DC'de 150mA

Güç Tüketimi: Maksimum 5.8W

İzolasyon Voltajı: 250V sürekli izolasyon, 1350V AC takviyeli yalıtım testi

Çevresel Uyarlanabilirlik: Çalışma Sıcaklığı -40 ° C ila +85 ° C, Koruma Seviyesi IP30

İşlevsel özellikler

1. Çok kanallı bağımsız kontrol ve yüksek esneklik

Allen-Bradley 1756-Of8, her biri bağımsız olarak voltaj veya akım modu olarak yapılandırılabilen 8 tam izole analog çıkış kanalı sağlar.

Modül farklı cihazlara esnek bir şekilde adapte ederek, aynı anda birden fazla aktüatör kontrol edebilir, sistem karmaşıklığını ve kablolama maliyetlerini azaltır.

2. Yüksek hassasiyet ve sıcaklık stabilitesi

Allen-Bradley 1756-Of8, aşırı sıcaklık ortamlarında uzun süreli stabiliteyi sağlamak için sıcaklık kayma telafisi teknolojisi ile birlikte 15 bit çözünürlük ve ±% 0.05 kalibrasyon doğruluğu kullanır.

3. Gereksiz koruma ve güvenlik mekanizması

Allen-Bradley 1756-Of8, çoklu koruma işlevlerine sahiptir:

İletişim kesintisini önlemek için Controlnet ve Ethernet/IP yedek iletişimi destekleyin

Ekipman hasarını önlemek için elektronik akım sınırlaması (≤21mA) ve kısa devre koruması

Endüstriyel ortamlarda güvenilirliği artırmak için 24V DC aşırı gerilim koruması

4. Hızlı tepki ve geniş uyumluluk

Allen-Bradley 1756-Of8, yüksek hızlı üretim hatları ve dinamik ayar senaryoları için uygun, 2ms sinyal kurulum süresi ve 8ms tarama hızı ile gerçek zamanlı kontrol elde eder.

Contrologix Serisi denetleyicileri, üçüncü taraf cihazlar ve çıkarılabilir terminal kartları ile uyumludur ve Riup işlevini destekler.

Önerilen destek ürünleri

Terminal Kurulu: 1756-TBNH (vida terminali) veya 1756-TBSH (yay terminali) kablo modülü gerektirir
