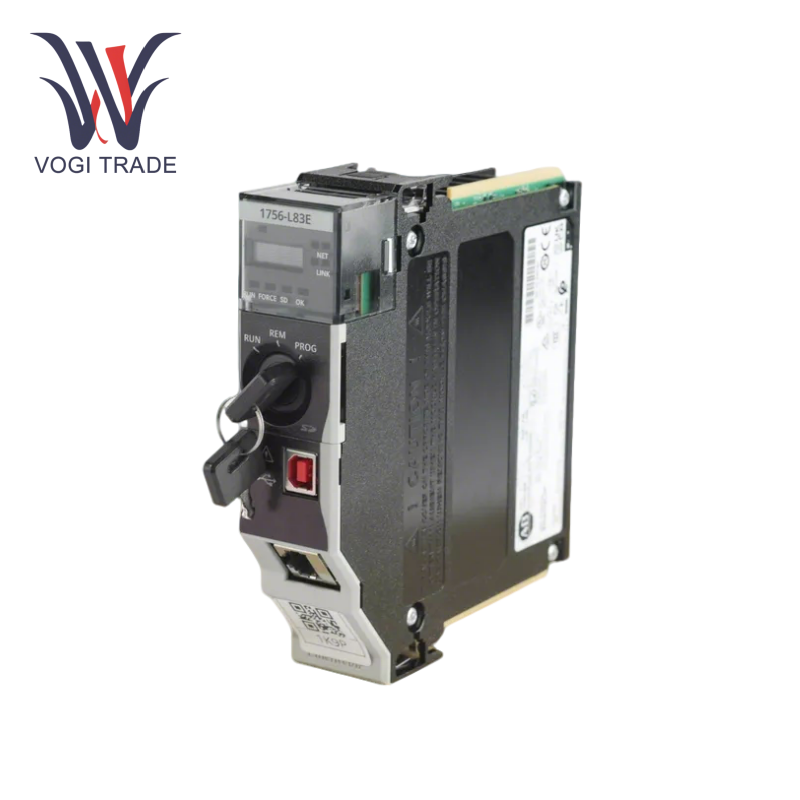

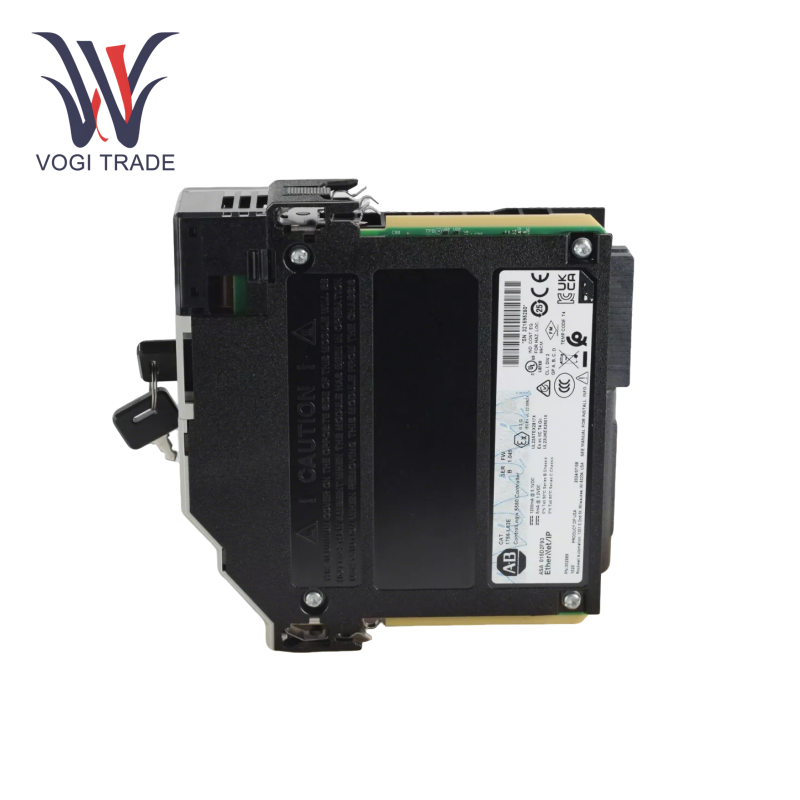

Allen Bradley 1756-L83E

Teknik Özellikler

Denetleyici Türü: Contrologix 5580 Programlanabilir Otomasyon Denetleyicisi (PAC)

Bellek: 10 MB standart kullanıcı belleği

İsteğe bağlı kalıcı olmayan depolama (2 GB SD kart önceden yüklenmiş)

İletişim: 1 × USB 2.0 bağlantı noktası (Tip B) ， 1 × 10/100/1000 Mbps Ethernet bağlantı noktası (Ethernet/IP)

250'ye kadar Ethernet/IP cihazını destekler.

G/Ç kapasitesi: 128.000 dijital G/Ç puanı, 4000 analog G/Ç puanı

İşleme: 32 görev (sınırsız tetikleyicilere sahip olay görevleri dahil), görev başına 1000 program.

Güç Gereksinimleri:

5.1V DC: 1.20 A

1.2V DC: 5.0 Ma

Güç dağılımı: 6.2 W

Sıcaklık aralığı: 0 ° C ila 60 ° C (32 ° F ila 140 ° F)

Sertifikalar: CE, UL, ATEX, Çin CCC

Ekran: 4 karakterli alfa/sayısal LED

Kullanım ve ilke

Geliştirme Ortamı: Allen Bradley 1756-L83E Rockwell Studio 5000 aracılığıyla programlama, merdiven diyagramı ve yapılandırılmış metin gibi birden fazla dili desteklemektedir.

Web Arabirimi Yapılandırması: Web sunucusu işlevinin, uzaktan izleme ve teşhis için uygun olan denetleyici özelliklerinde (varsayılan kapalı) etkinleştirilmesi gerekir.

Ağ Yapılandırması: HMI, SCADA sistemi ve üçüncü taraf cihazlarla iletişim Ethernet/IP protokolü aracılığıyla gerçekleştirilir ve CIP senkronizasyonu süresi senkronizasyonu desteklenir.

Uyumlu destekleyici ürünler

İletişim modülü

1756-EN2T: Yüksek kullanılabilirlik ağ mimarisini destekleyen gereksiz Ethernet modülü.

1756-Rio: Geleneksel 1771 G/Ç raflarını bağlamak için uzak G/Ç tarayıcısı.

Güvenlik modülü

1756 GuardLogix Serisi: Güvenlik mantığı kontrolünü gerçekleştirin ve SIL 3 sertifikasyon gereksinimlerini karşılayın.

Uzatma G/Ç modülü

Dijital/analog modüller (1756-IB16D, 1756-OB16D gibi) Dağıtılmış Kontrolü Destekleyin.
