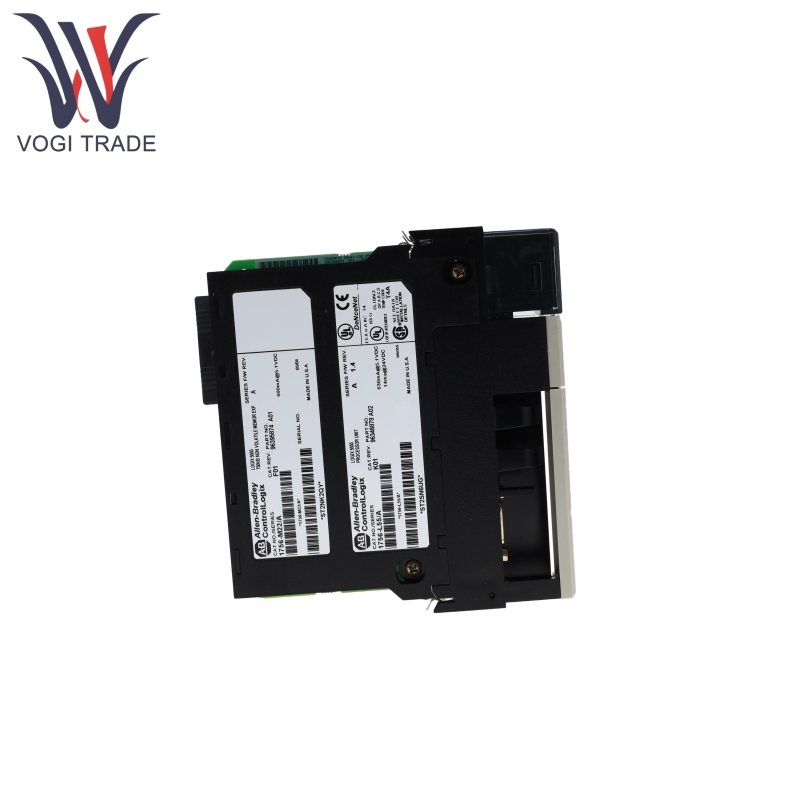

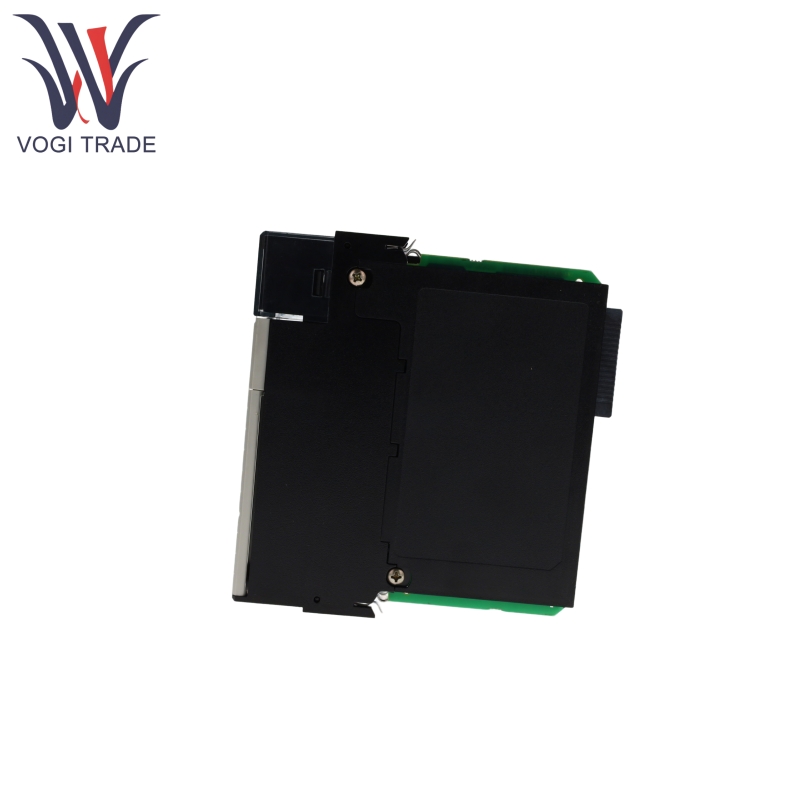

Allen Bradley 1756-L55M22

Ürün özellikleri

Allen Bradley 1756-L55M22, 750 kb veri ve mantık belleği ve 208 kb uçucu olmayan bellek ile 1756-M22 uçucu olmayan bir bellek kartı ile donatılmıştır, bu da elektrik kesintileri nedeniyle veri kaybını önlemek için programların, konfigürasyon parametrelerinin ve geçmiş verilerin sabit depolanmasını sağlar.

Allen Bradley 1756-L55M22, ürün yazılımı yükseltmeleri yoluyla işlevsellik genişlemesini destekler, 10.x veya daha yüksek minimum ürün yazılımı sürümü gerektirir ve RSLogix 5000 yazılımı (V10.0 ve üstü) ile uyumludur.

Allen Bradley 1756-L55M22 RIUP'u destekleyerek raf güçlenirken kurulum veya çıkarılmasına izin verir. Bununla birlikte, tehlikeli yerlerde, gücün bağlantısı kesilmeli veya ARC'nin neden olduğu patlamaları önlemek için alanın güvenli onaylanması gerekir.

Allen Bradley 1756-L55M22, çalışma modu, iletişim durumu, pil seviyesi ve hata bilgileri hakkında gerçek zamanlı geri bildirim sağlamak için çok durumlu gösterge ışıkları (çalışma, G/Ç, Force, RS232, BAT, OK) ile donatılmıştır (OK ışık katı yeşil normal çalışmayı gösterirken, katı kırmızı bir hata olduğunu gösterir.

Allen Bradley 1756-L55M22, büyük hataların ve geri alınamayan hataların teşhisini ve temizlenmesini destekler. Hata kodları RSLogix 5000 yazılımı ile görüntülenebilir veya ana hatalar bir anahtar anahtar dizisi (Prog-Run-Prog) kullanılarak temizlenebilir.

Ürün Çalışma Prensibi

Allen Bradley 1756-L55M22, önce rafa sabit güç kaynağı sağlamak için Contrologix rafını ve güç kaynağını takmalıdır.

1756-M22 bellek kartı, pili kapatıp bağlantısı kesildikten sonra takılmalıdır. Kontrolör yan kapağını çıkarmak, arayüzü hizalamak, takın ve yan kapağı değiştirmek için #2 Phillips tornavida kullanın. Statik hasarı önlemek için işlem boyunca topraklama bilek kayışı giyin.

Allen Bradley 1756-L55M22, ortam sıcaklığına göre düzenli olarak değiştirilmesi gereken 1756-Ba1 pil kullanır (örneğin, 36-40 ° C'de her 3 yılda bir). Kurulurken, pozitif ve negatif terminaller arasında ayrım yapın (+ kırmızıya bağlanır, - siyaha bağlanır) ve değiştirme tarihini kaydedin.

Kontrol programları RSLogix 5000 yazılımı kullanılarak yazılır, denetleyiciye indirilir ve G/Ç aygıtlarını çalıştırmak için RUN modunda yürütülür. Power-olmayan bellek (1756-M22), elektrik kesintileri sırasında programı ve yapılandırmayı saklamak için kullanılır.

Ürün parametresi

Aşağıdaki detay Allen Bradley 1756-L55M22 denetleyicisi içindir.

Çalışma sıcaklığı: 0-60 ° C (32-140 ° F)

Depolama Sıcaklığı: -40-85 ° C (-40-185 ° F)

Göreceli Nem:% 5-95 (yoğunlaşmayan)

Titreşim: 2 g @ 10-500 Hz (IEC 60068-2-6 Standardı ile uyumlu)

Şok: 30 g (işletim durumu), 50 g (ameliyat edici olmayan durum, IEC 60068-2-27 standartla uyumlu)

Veri ve Mantık Bellek: 750 KB

Kalıcı olmayan bellek: 208 kb

Arka Plan Akımı: 5.1V DC'de 1.23 A, 24V DC'de 0.014 A

Güç dağılımı: 5.6 W

Termal dağılma: 19.1 btu/saat
