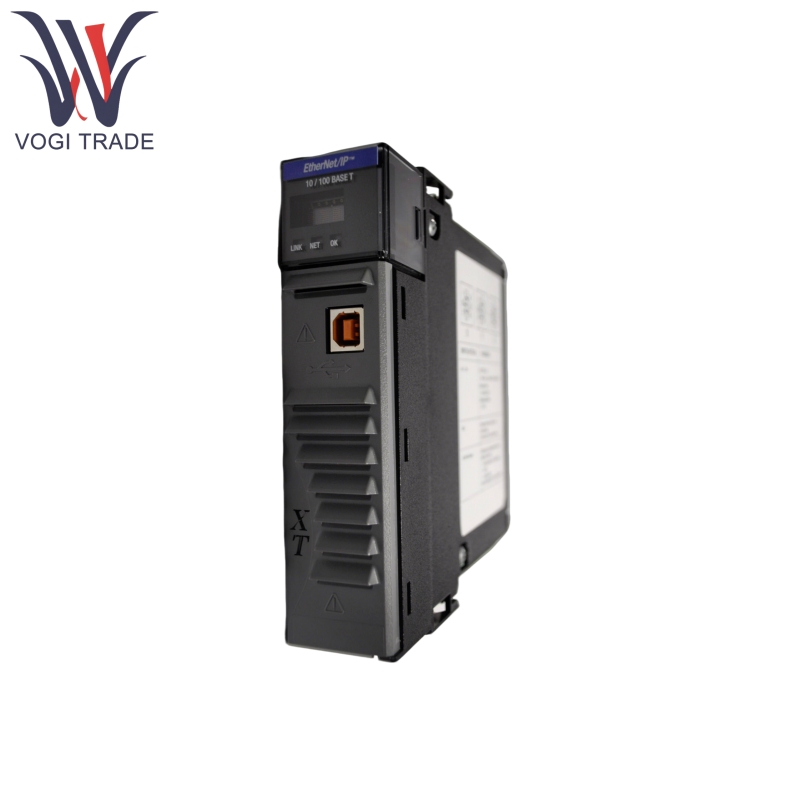

Marka: Allen BradleyAçıklama: Genişletilmiş Çevre ModülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenAllen Bradley 1756-EN2TXT, kontrolörün yerel veya uzak G/Ç aygıtlarını, diğer denetleyicileri veya bilgisayarları daha yüksek seviyede bağlamasına izin veren Contrologix sistemine Ethernet/IP ağı erişimi eklemektir. Ayrıca, açık Ethernet/IP protokolüne (CIP protokolü ile uyumlu) uygun olarak gerçek zamanlı G/Ç mesaj aktarımı ve genel mesaj iletişimi fark eder.
| Üretmek |
Allen Bradley |
| Model numarası |
1756 |
| Sipariş numarası |
1756-en2txt |
| Katalog |
Controgixix |
| Menşei ülke |
İsviçre |
| HS kodu |
8538900000 |
| Boyut |
14*14*6cm |
| Ağırlık |
0.4kg |
Ürün özellikleri
Allen Bradley 1756-EN2TXT -25 ° C ila +70 ° C'dir (-13 ° F ila +158 ° F) ve ortak modüllerden çok daha yüksektir ve düşük sıcaklık veya yüksek sıcaklık endüstriyel ortamlarına uygulanabilir.
Allen Bradley 1756-EN2TXT Bir Ethernet/IP Ağ Arabirimi olarak, Contrologix sistemi ile diğer Ethernet/IP aygıtları arasında iletişimi sağlayarak gerçek zamanlı G/Ç veri iletimini ve mesaj değişimini destekler.
Allen Bradley 1756-EN2TXT, endüstriyel sınıf güvenlik erişim kontrolünü destekleyerek fabrika ağından kontrol sistemine güvenli erişim sağlıyor.
Allen Bradley 1756-EN2TXT, birden fazla çevre sertifikası (ANSI/ISA-S71.04-1985 Sınıf G1/G2/G3 gibi) elde etti ve tuzlu sis, korozyon, nem ve mantar büyümesine dirençlidir. Aynı zamanda elektromanyetik parazit (EMI) ve titreşim/şoka karşı dirençlidir, bu da karmaşık endüstriyel ortamlar için uygundur.
Ürün Çalışma Prensibi
Allen Bradley 1756-EN2TXT öncelikle Contrologix rafına (1756-L8X/L7X gibi) monte edilen ve kontrolörlerin komutlarını arka panel veri yolu aracılığıyla alarak ve bunları Ethernet/IP arayüzüne erişimi olan harici cihazlara aktararak hizmet verdiği denetleyicilerle kullanılır.
Allen Bradley 1756-EN2TXT, CIP protokolüne dayanır ve iki iletişim modunu destekler:
Örtük mesajlar: Gerçek zamanlı G/Ç veri iletimi (sensör ve aktüatör sinyalleri gibi).
Açık mesajlar: Gerçek zamansız yapılandırma, teşhis veya kontrol komutları (örn. Parametre değişiklikleri, durum sorguları).
Allen Bradley 1756-EN2TXT, özel tasarım elemanları (örn. İsteğe bağlı konformal kaplama) yoluyla geniş sıcaklık aralıklarına ve aşındırıcı ortamlara karşı gelişmiş dayanıklılık içerir ve sert koşullar altında kararlı çalışma sağlar.
Ürün parametresi
Aşağıdaki detay Allen Bradley 1756-EN2TXT Genişletilmiş Çevre Modülü içindir.
| Öğe |
Spesifikasyon |
| Çalışma sıcaklığı |
-25 ° C ≤ ta ≤ +70 ° C (-13 ° F ila +158 ° F) |
| Saklama sıcaklığı |
-40 ° C ila +85 ° C (-40 ° F ila +185 ° F) |
| Göreceli nem |
% 5 ~% 95 (Yoğunlaşmayan, IEC 60068-2-30) |
| Titreşim direnci |
2 g @ 10 ~ 500 Hz (IEC 60068-2-6) |
| Şok direnci |
30 g (çalışma durumu), 50 g (ameliyat edici olmayan durum) |
| Elektromanyetik uyumluluk (EMC) |
10v/m 1kHz sinüs dalgası (% 80 am, 80 ~ 2000 MHz), ± 3 kV EFT/B (Ethernet portları) |
| Mevcut tüketim |
1 A (aynı seri XT modüllerine bakın) |
| Güç tüketimi |
5.1 W (17.4 BTU/Saat, aynı seriye bakın) |
| Yalıtım sınıfı |
30V (sürekli), temel yalıtım türü |
| Yalıtım testi |
980V AC Testi 60 saniye (Ethernet - Arka Plana, USB'den Ethernet'e) |
| Ağ protokolü |
Ethernet/IP (CIP protokolüne dayalı) |
| Fiziksel arayüz |
2 Ethernet RJ45 (Kategori 5) |
| İletişim oranı |
10/100 Mbps (Otomatik Uyumlu) Destekler |
| Bağlantı kapasitesi |
Logix iletişim bağlantılarını destekler (aynı seri XT modüllerine bakın, yaklaşık 256) |
