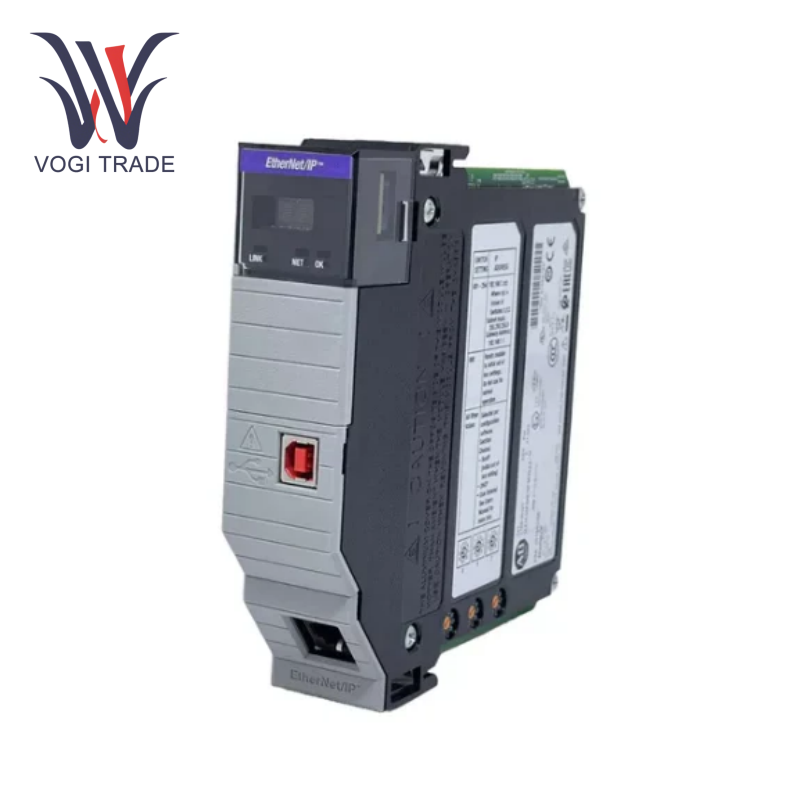

Marka: Allen BradleyAçıklama: Ethernet/IP köprü modülüDurum: YENİGaranti: 1 yılEnvanter Miktar: 7Ödeme Süresi: T/TNakliye Limanı: ShenzhenAllen Bradley 1756-EN2T, Ethernet/IP ağ protokolünü destekleyen ve yüksek hızlı veri iletimi, ağ yönetimi teşhisi ve yedekli konfigürasyon gibi işlevlere sahip bir çift bağlantı noktası iletişim bağlantı noktası modülüdür.
| Üretmek |
Allen Bradley |
| Model numarası |
1756-EN2T |
| Menşei ülke |
Amerika Birleşik Devletleri |
| HS kodu |
8538900000 |
| Boyut |
16*14*4cm |
| Paketleme boyutu |
20*20*6cm |
| Ağırlık |
1.2kg |
Teknik parametreler
Ağ Türü: Ethernet/IP (CIP protokolünü destekler).
Bağlantı Noktası Yapılandırması: 1 RJ45 bağlantı noktası (10/100 Mbps), 1 USB 1.1 bağlantı noktası (yerel yapılandırma için).
İletişim oranı: 10/100 Mbps uyarlanabilir.
Desteklenen Protokoller: CIP, MODBUS TCP/IP, Gerçek Zamanlı G/Ç iletişimi, Güvenlik İletişimi (CIP Güvenliği).
Güç kaynağı voltajı: 24V DC (Contrologix rafı güç kaynağı ile uyumlu).
Çalışma sıcaklığı: -40 ° C ila +70 ° C.
Güç tüketimi: 5.1W (maksimum güç tüketimi), Isı dağılımı 17.4 btu/s.
Not: Allen Bradley 1756-EN2T, donanım uyumsuzluğunun neden olduğu iletişim arızalarını önlemek için yerleşik bir elektronik anahtarlama işlevine sahiptir.
Özellikler
Gerçek Zamanlı İletişim: Allen Bradley 1756-EN2T, yüksek hızlı G/Ç kontrol ve veri edinimini destekleyerek milisaniye yanıtı sağlar.
Artıklık ve güvenilirlik: Ağ hatası toleransını artırmak için entegre cihaz düzeyinde halka (DLR) işlevi.
Güvenlik İletişimi: Allen Bradley 1756-EN2T, güvenlik kontrol verilerinin ve standart verilerin senkronize iletilmesini sağlamak için CIP güvenlik protokolünü kullanır.
Esnek Yapılandırma: IP adresi Rotary Switch, BOOTP/DHCP veya yazılım (RSLINX/Studio 5000) aracılığıyla ayarlanabilir.
Teşhis işlevi: Hızlı sorun gidermeyi kolaylaştırmak için durum göstergeleri (ağ durumu, güç kaynağı, hata gibi) ve günlük kayıtları sağlar.
Nasıl Kullanılır ve İlke
Donanım kurulumu: Allen Bradley 1756-EN2T'yi Contrologix rafına yerleştirin ve RJ45 bağlantı noktasını Ethernet anahtarına bağlayın.
Yazılım yapılandırması: RSLINX veya Studio 5000 üzerinden statik IP atayın.
Bootp/dhcp: Aktivasyondan önce Fabrika ayarlarını döner anahtar 888 üzerinden geri yüklemeniz gerekiyor.
Programlama Entegrasyonu: Studio 5000'e modül ekleyin, G/Ç eşleme ve iletişim parametrelerini yapılandırın.
Çalışma Prensibi: Allen Bradley 1756-EN2T, bir Ethernet/IP ağı düğümü görevi görür, denetleyici talimatlarını TCP/IP veri paketlerine kapsar ve kapalı döngü kontrolünü elde etmek için geri bildirim verilerini alırken ve ayrıştırırken terminal cihazlarına (sensörler ve sürücüler gibi) iletir.
