Marka: Allen BradleyAçıklama: Uzak G/Ç adaptör modülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenAllen Bradley 1747-ASB, uzaktan şasi ve genişletme şasasındaki G/Ç modüllerinin görüntülerini SLC veya PLC işlemcilerinin görüntülerine doğrudan eşleyerek kullanıcı programlamasına ihtiyaç duymadan otomatik veri aktarımını sağlayabilir.
| Üretmek |
Allen Bradley |
| Model numarası |
1747-ASB |
| Sipariş numarası |
1747-ASB |
| Katalog |
SLC 500 |
| Menşei ülke |
İsviçre |
| HS kodu |
8504409999 |
| Boyut |
12*12*8cm |
| Ağırlık |
0.8kg |
Ürün özellikleri

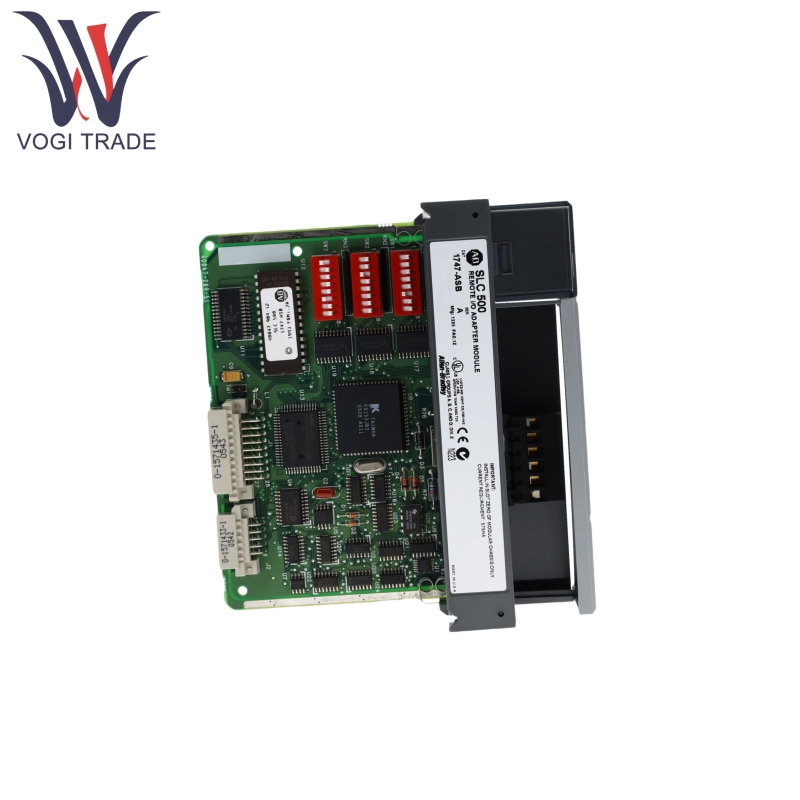

Allen Bradley 1747-ASB, mantık rafı numarası, iletişim oranı ve görüntü boyutu gibi parametreleri ayarlamak için 3 set dip anahtarına (SW1, SW2, SW3) sahiptir.
Allen Bradley 1747-ASB, Rio Bağlantı Bağlantısı ve İşlemci Yeniden Başlatma Kilit Anahtarı Kabloları, Kablo Tutma Yuvaları ve Kendi Kendini Çarpma Klipsleri için 6 Pimli Anahtarlı Konektöre sahiptir.
Veri çıkışı, 1747-ASB'ye Rio bağlantısı aracılığıyla Yerel Şasi (SLC/PLC) tarayıcısından iletilir, daha sonra kasa arka panosu aracılığıyla çıkış modülüne gönderilir. Giriş verileri, arka panel aracılığıyla giriş modülünden 1747-ASB tarafından toplanır, ardından Rio bağlantısı üzerinden tarayıcıya döndürülür.
Allen Bradley 1747-ASB, üç G/Ç modülü adresleme modu, 2 yuva (2 yuva 1 mantıksal grup formu), 1 yuva (1 yuva form 1 mantıksal grup) ve 1/2 yuvasını (1 yuva 2 mantıksal grup oluşturur) destekler.

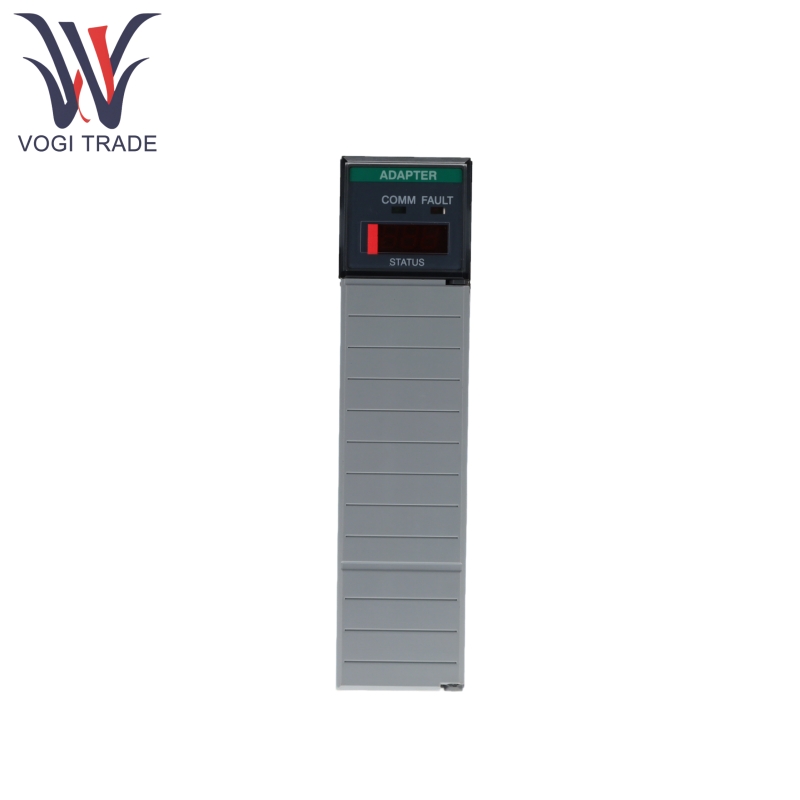

Green Comm LED (normal çalışma sırasında yanan kalır), kırmızı arıza LED (bir hata oluştuğunda yanar).
Allen Bradley 1747-ASB, Rio cihazlarını bağlamak için Daisy zincir topolojisini, maksimum 32 adaptörle (tüm cihazların genişletme düğümü özelliği varsa) veya 16 (genişletme düğümü özelliği olmadan) ile destekler.
Allen Bradley 1747-ASB, “Son Durumu Tut (HLS)” (Kesikli Çıktı Modülleri iletişim kesintileri sırasında son durumlarını korur) ve “İşlemci Yeniden Başlat Kilidi (PRL)” (iletişim devam ettikten sonra manuel kilitlenme) gibi özelliklerle yapılandırılabilir.
Green Comm LED (normal çalışma sırasında yanan kalır), kırmızı arıza LED (bir hata oluştuğunda yanar).
Ürün Çalışma Prensibi
Ana denetleyicinin (yerel şasi) tarayıcısı, Rio bağlantısı üzerinden 1747-ASB'ye çıktı verilerini gönderir. Modül, verileri otomatik olarak şasi arka planı aracılığıyla uzak şasinin ve genişletme şasisinin çıkış modüllerine iletir.
Uzaktan giriş modüllerinden gelen sinyaller, 1747-ASB tarafından şasi arka paneliyle toplanır ve daha sonra Rio Link aracılığıyla ana denetleyicinin tarayıcısına geri döner.
Mantık adresleri, iletişim oranları ve diğer parametreler, ana denetleyicinin adresleme yöntemiyle uyumluluğu sağlamak için DIP anahtarları aracılığıyla ayarlanır (SLC ondalık, PLC oktal kullanır), ek programlama olmadan tak ve oynatma G/Ç genişlemesini etkinleştirir.
Ürün parametresi
Aşağıdaki detay Allen Bradley 1747-ASB uzaktan G/Ç adaptör modülü içindir.
| Kategori |
Ayrıntılı parametreler |
| Elektrik parametreleri |
Arka Plan Akım Tüketimi: 375 MA @ 5V DC |
| Çevresel parametreler |
Çalışma sıcaklığı: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F) Depolama sıcaklığı: -40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F) Nem:% 5 ~% 95 Yoğunlaşmayan |
| Anti-müdahale ve mekanik özellikler |
Titreşim direnci: 5-57 Hz'de 0.015 inç tepeden tepeye; 57-2000 Hz'de 2.5gs hızlanma Şok (işletme): 30gs Gürültü Bağışıklık: NEMA Standart ICS 2-230 ile uyumludur |
| İletişim parametreleri |
Desteklenen baud oranları: 57.6k, 115.2k, 230.4k bps (Dip anahtarları ile yapılandırılmış, tüm cihazlar için tutarlı olmalıdır) Maksimum kablo mesafesi (Belden 9463) - 57.6K BPS: 3048 metre (10.000 feet) - 115.2k BPS: 1524 metre (5.000 feet) - 230.4K BPS: 762 metre (2.500 feet) Sonlandırma direnci: 82Ω veya 150Ω (baud hızına ve genişletilmiş düğüm özelliğine bağlı olarak 1/2 watt) |
