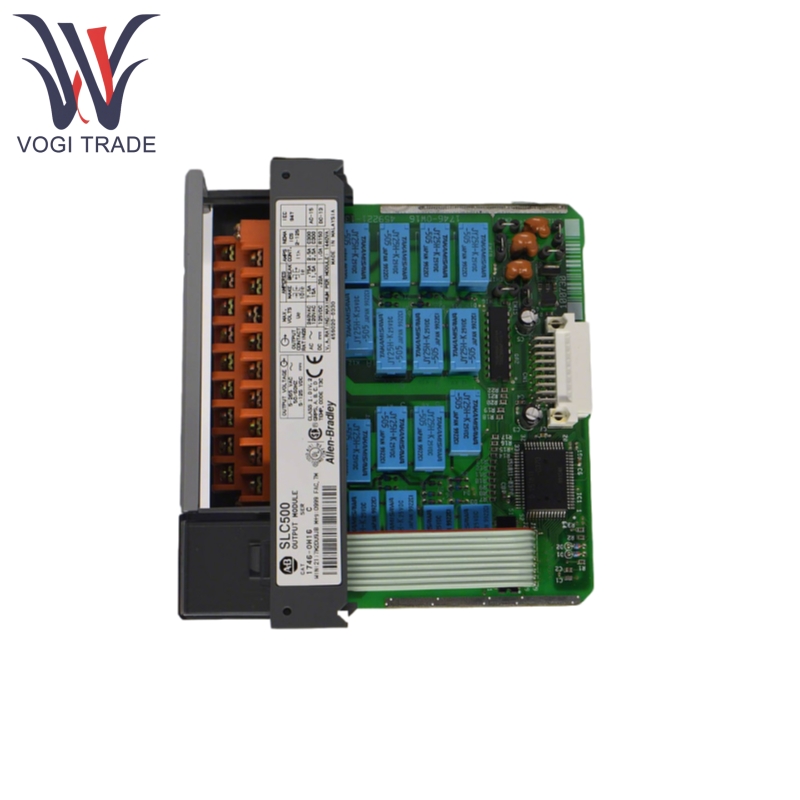

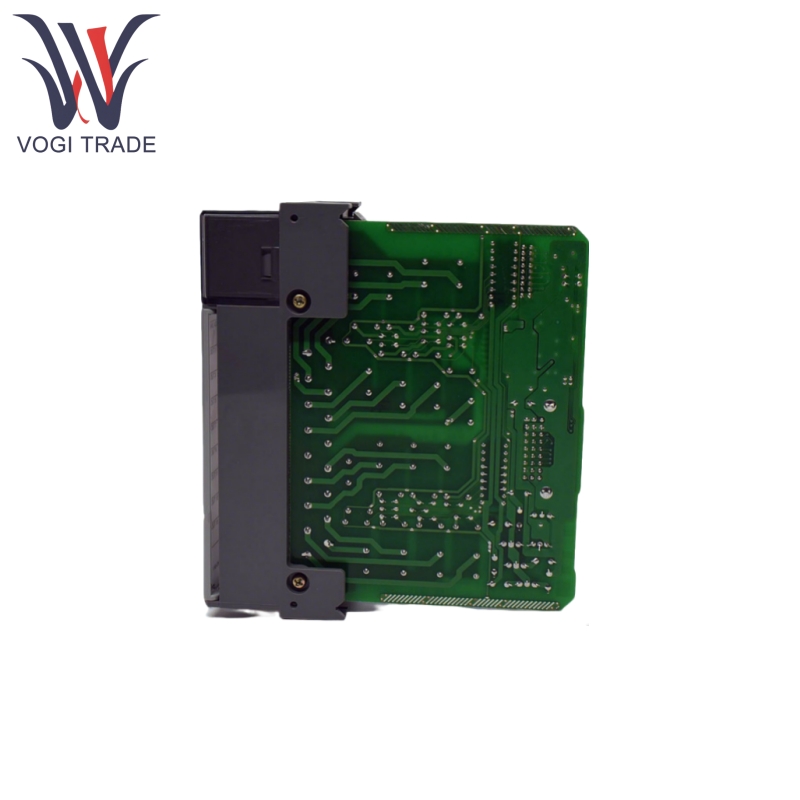

Marka: Allen BradleyAçıklama: Röle Kontağı Çıktı ModülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenAllen Bradley 1746-OW16 esas olarak AC/DC yüklerini değiştirmek için endüstriyel otomasyon sistemlerinde kullanılır ve mekanik röle kontaklarının açılması ve kapatılması yoluyla harici cihazları kontrol eder. SLC 500 şasi sistemi ile uyumludur ve tehlikeli ortamlarda kullanımı destekler.
| Üretmek |
Allen Bradley |
| Model numarası |
1746-OW16 |
| Sipariş numarası |
1746-OW16 |
| Katalog |
SLC 500 |
| Menşei ülke |
İsviçre |
| HS kodu |
8538900000 |
| Boyut |
12*12*10cm |
| Ağırlık |
0.2kg |
Ürün özellikleri
Allen Bradley 1746-OW16, mekanik röle kontaklarını kullanır, AC/DC karışık yük anahtarlamasını destekler ve yüksek elektriksel izolasyon kapasitesine (1500V opto-izolasyon) sahiptir.
Allen Bradley 1746-OW16, 16 çıkış noktasına sahiptir, her 8 puan ortak bir terminali paylaşır (ortak puan = 8), bu da çoklu dağıtılmış yükleri kontrol etmek için uygundur.
Allen Bradley 1746-OW16, sökme için üst ve alt sabitleme vidalarının çıkarılmasını gerektiren kolay kablolama ve bakım için renk kodlu çıkarılabilir terminal bloklarını kullanır.
Allen Bradley 1746-OW16, patlayıcı gazların bulunabileceği endüstriyel ortamlar için uygundur. Epoksi sızdırmazlık malzemesi belirli kimyasallardan etkilenebilir, bu nedenle performans bozulmasını kontrol etmek için düzenli denetimler gereklidir ve gerekirse modül değiştirilmelidir.
Ürün Çalışma Prensibi
Allen Bradley 1746-OW16, röle kontaklarının mekanik anahtarlanması yoluyla harici yükleri kontrol eder. Modül işlemciden bir kontrol sinyali aldığında, dahili röle bobine enerji verilir, kontaklar kapanır ve harici yük devresi bağlanır; Sinyal kaybolduğunda, bobin enerjisi kesilir, kontaklar açılır ve yük bağlantısı kesilir.
Röle kontakları endüktif veya dirençli yükleri değiştirmek için uygundur ve ek dalgalanma baskılanması gerekmez. Bununla birlikte, temas ömrünü uzatmak için harici endüktif yüklere bir baskılayıcı kurulması önerilir.
Terminal bloğu, terminal başına maksimum 2 kablo ile maksimum 2mm² (14 AWG) tel boyutunu destekler. Sıkma torku 0.9 nm'dir (8 lb-in).
Ürün parametresi
Aşağıdaki detay Allen Bradley 1746-OW16 Röle Kontak Çıkış Modülü içindir.
Çıktı Türü: Röle Kontak Çıkışı (AC/DC uyumlu)
Çıktı Puanları: 16 puan
Çalışma Voltaj Aralığı: AC: 5 ~ 265V AC, DC: 5 ~ 125V DC
Sinyal Gecikmesi: Maksimum dirençli yük altında hem açık hem de kapalı için 10.0 ms
Durum dışı sızıntı akımı: 0 Ma (sızıntı yok)
Minimum yük akımı: 10 mA (5V DC'de)
Röle Kontak Derecelendirmeleri (Sürekli Akım):
AC: 120V'de 2.5A, 240V'de 1.0A
DC: 125V'de 1.0A, 24V'de 2.0A
Maksimum sürekli akım: 16.0a AC (ortak başına 8.0a)
Arka Plan Akım Tüketimi: 5V DC: 0.170A, 24V DC: 0.180A
Çalışma sıcaklığı: 0 ~ 60 ° C (32 ~ 140 ° F)
Ameliyat dışı sıcaklık: -40 ~ 85 ° C (-40 ~ 185 ° F)
Çalışma Nemi:% 5 ~% 95 (Yoğunlaşmayan)
Titreşim Çalışma: 5 ~ 57Hz'de 0.015 inçlik yer değiştirme (tepe), 57 ~ 2000Hz'de 2.5G hızlanma
Şok Çalışma: 10G (röle modüllerine özgü, diğer röle dışı modüller için 30g'den düşük)
İzolasyon yeteneği: 1500V (G/Ç terminalleri ve kontrol mantığı arasında elektro-optik izolasyon)
Nokta başına güç tüketimi: 0.033W
Minimum Güç Tüketimi: 5.170W (harici güç mevcut olmadığında)
Toplam Güç Tüketimi: 5.70W (tüm noktalar enerjilendirildiğinde)
