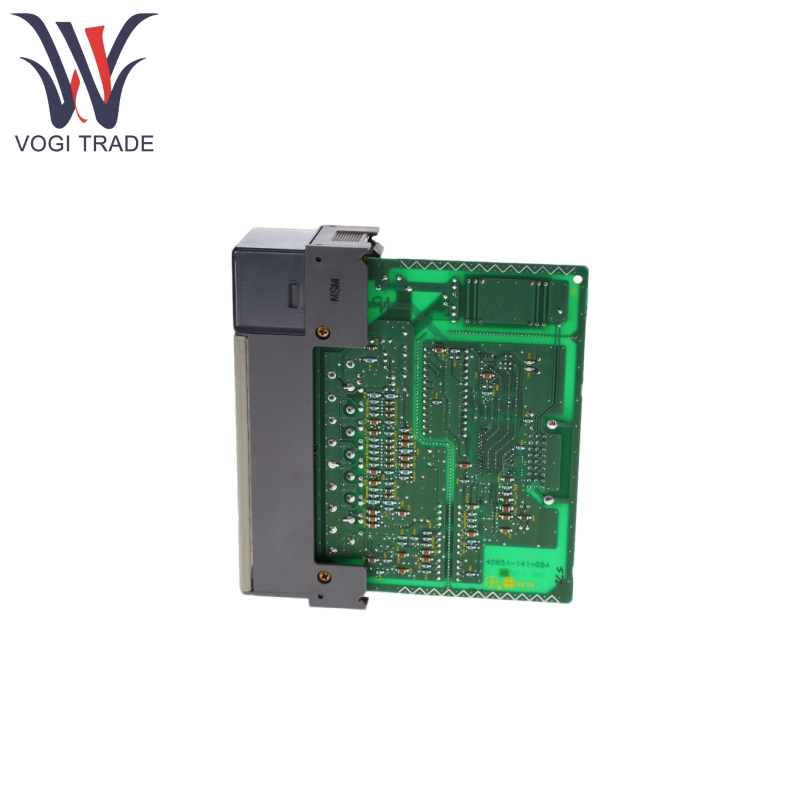

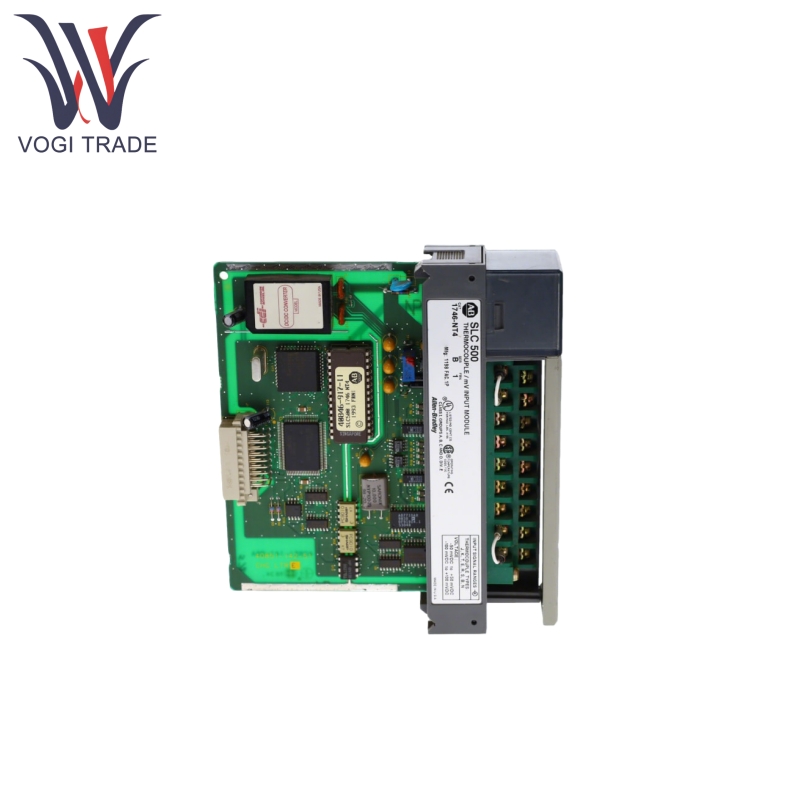

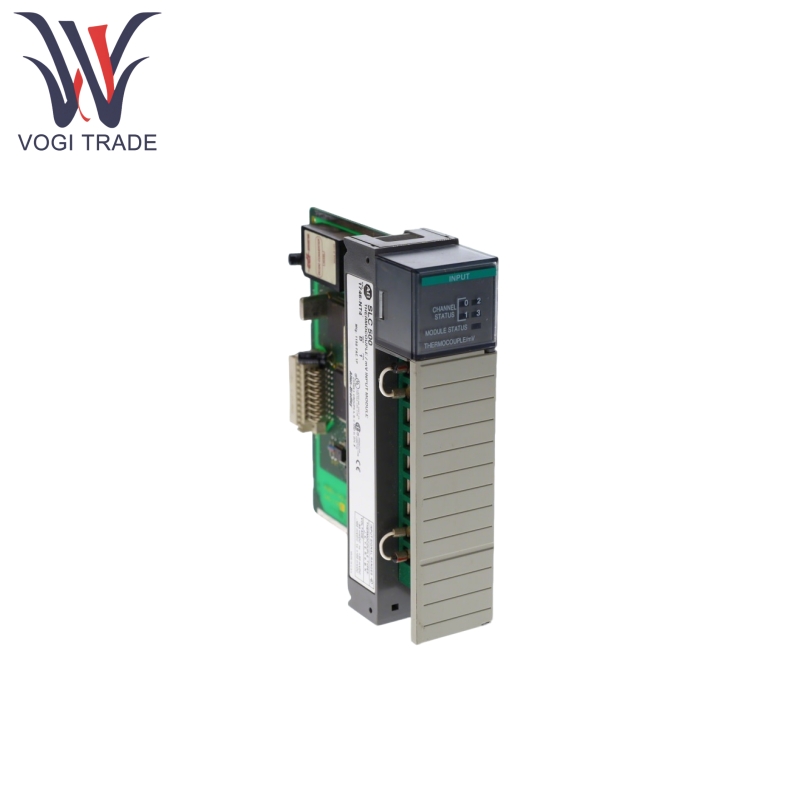

Marka: Allen BradleyAçıklama: Termokupl/MV giriş modülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenAllen Bradley 1746-NT4 öncelikle termokupl veya MV analog sinyalleri almak, bunları dijital verilere dönüştürmek ve tüm sabit ve modüler SLC 500 işlemciler tarafından okumak için bir görüntü tablosunda saklamak için kullanılır. Her kanalın bağımsız olarak yapılandırılabilmesi için çoklu termokupl tiplerini ve MV sinyal aralıklarını destekler, bu da onu endüstriyel kontrol sistemlerinde sıcaklık veya küçük sinyal ölçüm uygulamaları için uygun hale getirir.
| Üretmek |
Allen Bradley |
| Model numarası |
1746-NT4 |
| Sipariş numarası |
1746-NT4 |
| Katalog |
SLC 500 |
| Menşei ülke |
İsviçre |
| HS kodu |
8538900000 |
| Boyut |
12*12*10cm |
| Ağırlık |
0.2kg |
Ürün özellikleri
Allen Bradley 1746-NT4, J, K, T, E, R, S, B ve N tipi termokuplların yanı sıra ± 50 mV ve ± 100 MV DC Millivolt sinyallerini destekleyen 4 bağımsız kanal içerir.
Allen Bradley 1746-NT4, tüm SLC 500 sabit ve modüler kontrolörlerle uyumludur ve blok aktarımı yoluyla uzaktan yapılandırmayı destekler.
Allen Bradley 1746-NT4 Terminal Bloğu, Termokupl bağlantı noktasında sıcaklık ofsetini telafi etmek için 2 CJC sensörünü entegre ederek ölçüm doğruluğunu sağlar.
Allen Bradley 1746-NT4, kanal durumu LED yanıp sönme ve durum kelime biti göstergeleri yoluyla hataları gösteren açık devre, aşırı menzilli ve düşük aralıklı algılamayı destekler. Modül Durumu LED'i (yeşil), modülün genel çalışma durumunu görüntüler, 4 kanallı durum LED'leri (yeşil) karşılık gelen kanalların operasyonel veya arıza durumunu (normal için katı, hata için yanıp söner) görüntüler.
Her kanal giriş tipi (termokupl/mv), veri formatı (mühendislik birimleri, PID ölçeklendirme, oran sayımı), filtre frekansı (° C/° F) için bağımsız olarak yapılandırılabilir.
Allen Bradley 1746-NT4 fabrika kalibre edilmiştir ve A/D dönüştürücüsündeki sıcaklık değişikliklerinden kaynaklanan ofset ve kazanç elde etmeyi telafi etmek için otomatik kalibrasyon işlevselliğini destekler. Bir kanal etkinleştirildiğinde, giriş türü veya filtre frekansı değiştirildiğinde otomatik kalibrasyon tetiklenir veya yazılım yoluyla manuel olarak tetiklenebilir (kanalın devre dışı bırakılması ve yeniden etkinleştirilmesi ile).
Ürün Çalışma Prensibi
Allen Bradley 1746-NT4 Termokupl veya MV sinyali, bir terminal bloğu ile kanala bağlanır ve çoklayıcı, sinyalleri dört kanaldan A/D dönüştürücüsüne sırayla değiştirir.
CJC sensörü, terminal bloğunun sıcaklığını sürekli olarak ölçer, termokuplun soğuk kavşak voltajı ofsetini telafi eder.
A/D dönüştürücü, analog sinyali dijital bir değere dönüştürür, bu da daha sonra dijital filtrelemeden sonra giriş eşleme tablosunun veri kelimesinde saklanır.
Allen Bradley 1746-NT4, SLC işlemcisi ile şasi arka paneliyle iletişim kurar, yapılandırma bilgileri (çıkış eşleme tablosunun yapılandırma kelimeleri) ve ölçüm verilerini ve durumunu (giriş eşleme tablosunun veri kelimeleri ve durum kelimeleri) döndürür.
Yapılandırma kelimeleri, giriş türü, veri biçimi ve kanalın filtreleme frekansı gibi parametreleri tanımlar, durum kelimeleri kanal yapılandırmasının ve hata durumunun (açık devre gibi) geçerliliğini yansıtır.
Allen Bradley 1746-NT4, tüm etkin kanalları tarayabilir ve verileri, “Etkin tüm kanallar + CJC güncelleme süresi (14 ms) için örnekleme sürelerinin toplamı” olarak hesaplanan belirli bir zamanda. Giriş sinyalinin değişimden nihai değerinin% 100'üne geçmesi için geçen süre filtre frekansına bağlıdır (10 Hz filtre gibi 300 ms'ye karşılık gelir).
Ürün parametresi
Aşağıdaki detay Allen Bradley 1746-NT4 Termokupl/MV giriş modülü içindir.
| Öğe |
Detaylar |
| Termokupl sıcaklık aralığı |
J: -210 ° C ~ 760 ° C (-346 ° F ~ 1400 ° F) K: -270 ° C ~ 1370 ° C (-454 ° F ~ 2498 ° F) T: -270 ° C ~ 400 ° C (-454 ° F ~ 752 ° F) E: -270 ° C ~ 1000 ° C (-454 ° F ~ 1832 ° F) R/S: 0 ° C ~ 1768 ° C (32 ° F ~ 3214 ° F) B: 300 ° C ~ 1820 ° C (572 ° F ~ 3308 ° F) N: 0 ° C ~ 1300 ° C (32 ° F ~ 2372 ° F) |
| MV sinyal aralığı |
± 50 mV (-50 mV ~ +50 mV DC) ± 100 mV (-100 mV ~ +100 mV DC) |
| Kesinlik |
CJC Sıcaklık Ölçüm Doğruluğu: ± 1.5 ° C (0 ° C ~ 85 ° C) Termokupl ölçüm doğruluğu tip ve sıcaklık aralığına göre değişir (bkz. Ek A) |
| Çözünürlük |
Termokupl tipine ve filtre frekansına bağlıdır. Örneğin, 10 Hz filtreli J Termokupl, 0.0148 ° C/Adım (° C) ve 0.0266 ° F/Adım (° F) çözünürlüğe sahiptir. |
| Filtre Frekansı ve Yanıt |
10 Hz (Kesme Frekansı 2.62 Hz, Adım Yanıtı 300 ms) 50 Hz (13.1 Hz, 60 ms) 60 Hz (15.72 Hz, 50 ms) 250 Hz (65.5 Hz, 12 ms) |
