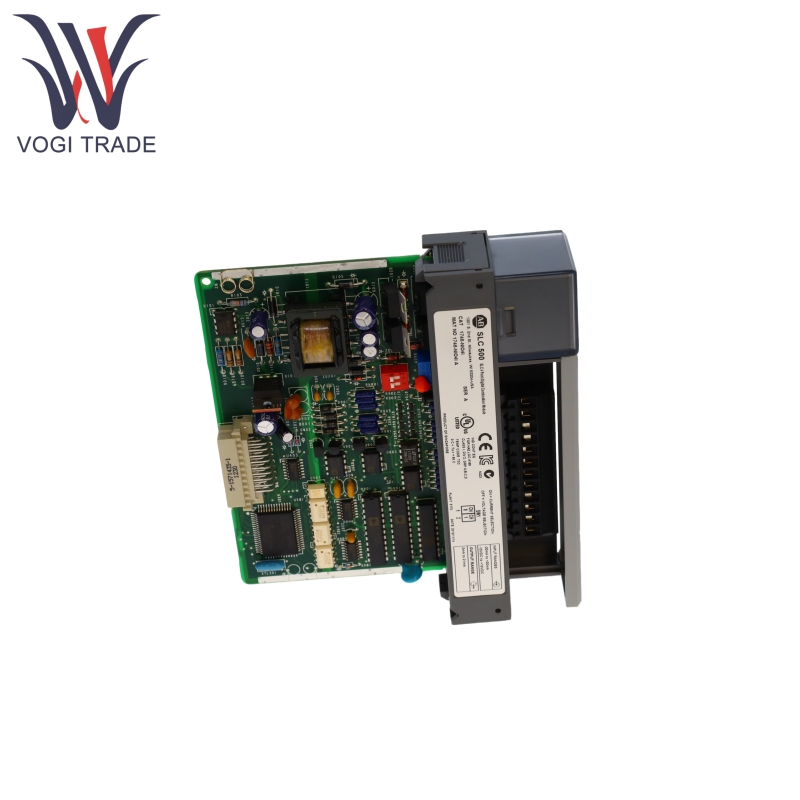

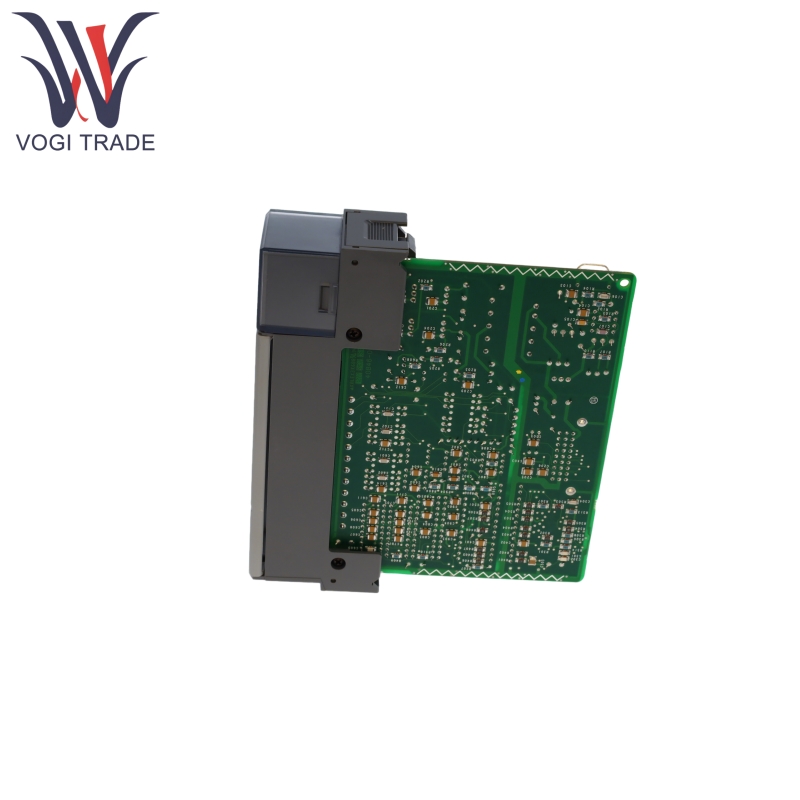

Allen Bradley 1746-Nio4i

Marka: Allen Bradley
Açıklama: Analog kombinasyon modülü
Durum: Yepyeni
Sertifika: COO Test Raporu Garanti Mektubu
Garanti: 1 yıl
Envanter Miktar: 4
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
Allen Bradley 1746-Nio4i, endüstriyel uygulamalarda hem analog bilgileri hem analiz etmek hem de kontrol etmek için iki giriş ve iki çıkış kanalına sahiptir. Birincil amacı analog değerleri (akım/voltaj) dijital değerlere (16 bit tamsayı) değiştirmektir ve ayrıca SLC 500 serisinin PLC'leriyle birlikte çalışmak için de uygundur. Otomasyon izleme ve kapalı döngü kontrol senaryolarında yaygın olarak kullanılır.

Talep Gönder

Ürün Açıklaması

Üretmek	Allen Bradley
Model numarası	174467
Sipariş numarası	174467
Katalog	SLC 500
Menşei ülke	İsviçre
HS kodu	8538900000
Boyut	14146cm
Ağırlık	0.4kg

Ürün özellikleri

Allen Bradley 1746-Nio4i, 2 diferansiyel giriş kanalı ile DIP anahtarları ile akım (4-20mA, 0-20ma) veya voltaja (1-5V, 0-10V) girişe kalibre edilmeyi mümkün kılar.

Allen Bradley 1746-Nio4i, 0-20mA (normal aralık) veya 0-21mA (aşırı aralık) barındıran ve izole edilmeyen 2 akım çıkış kanalına sahiptir.

Allen Bradley 1746-Nio4i giriş kanallarının her biri, güç hatlarından 50/60Hz sinyal gürültüsünü filtrelemek için 10Hz kesme frekansına sahip 6. dereceli Gauss dijital filtresini içerir. 60Hz'de CMRR ≥105dB, NMRR ≥55dB'dir.

Giriş sinyalinde ani bir değişiklikten sonra Allen Bradley 1746-Nio4i, 60 ms içinde kararlı değerin% 95'ine ulaşır; Çıkış sinyali yanıtı daha hızlıdır (2.5 ms'de% 95'e ulaşır).

Allen Bradley 1746-Nio4i, 512µs (tüm kanallar paralel olarak işlenmiş) veri güncelleme döngüsü ile SLC 500 işlemci ile gerçek zamanlı iletişimi destekler. Aralık ölçeklendirme ve aşırı sınırlı algılama gibi işlevler programlanabilir.

Ürün Çalışma Prensibi

Allen Bradley 1746-Nio4i Sinyal Akışı

Giriş: Sensör sinyalleri (örn. 4-20 mA akımı) terminaller yoluyla kanala bağlanır. Sinyal tipi (akım/voltaj), daldırma anahtarları yoluyla yapılandırılır, daha sonra filtrelenir ve A/D dönüşümü yoluyla 16 bit bir tamsaya dönüştürülür. Sonuç, işlemcinin giriş görüntü tablosunda saklanır (adresi, örneğin, i: E.0, burada E yuva numarasıdır).

Çıktı: İşlemci, aktüatörleri (örneğin valfler) sürdürmek için D/A dönüşüm yoluyla akım sinyallerine dönüştürülen çıkış eşleme tablosu (adres örneği, O: E.0) aracılığıyla 16 bit tamsayılar gönderir.

Allen Bradley 1746-Nio4i Yapılandırma Notları

Dip Anahtarı Ayarları: Anahtar 1 Kontrolleri Giriş Kanalı 0, Anahtar 2 Kontrolleri Giriş Kanalı 1 (açık = akım, kapalı = voltaj).

Modül Kimlik Kodu: Modül türünü tanımlamak için yapılandırma sırasında 3201 girin.

Kablolama: Koruyucu kabloyu bir ucuna topraklanmış kalkan (şasiye bağlı giriş, yüke bağlı çıkış) kullanın ve yüksek voltajlı kablolara paralel çalışmayı önleyin.

Ürün parametresi

Aşağıdaki detay Allen Bradley 1746-Nio4i Analog Kombinasyon Modülü içindir.

Öğe	Akım Giriş (örn. 4-20mA)	Voltaj girişi (örn. 1-5V)	Akım çıktı (örn. 4-20mA)
Çözünürlük	16 bit	16 bit	14 bit
Giriş aralığı	-20ma ila +20mA (normal) -30ma ila +30mA (maksimum)	-10v ila +10V (normal) ± 220V (aşırı gerilim koruması)	0-20mA (normal) 0-21ma (aşırı aralık)
Giriş Empedansı	250	1 mm	0-500o
Doğruluk (25 ° C'de)	Tam ölçeğin ±% 0.365'i	Tam ölçeğin ±% 0.284'ü	Tam ölçeğin ±% 0.298'i
Doğruluk (0-60 ° C'de)	Tam ölçeğin ±% 0.642'si	Tam ölçeğin ±% 0.504'ü	Tam ölçeğin ±% 0.541'i
Çözünürlük	1.22070µA/LSB	305.176µV/LSB	2.56348µA/LSB
