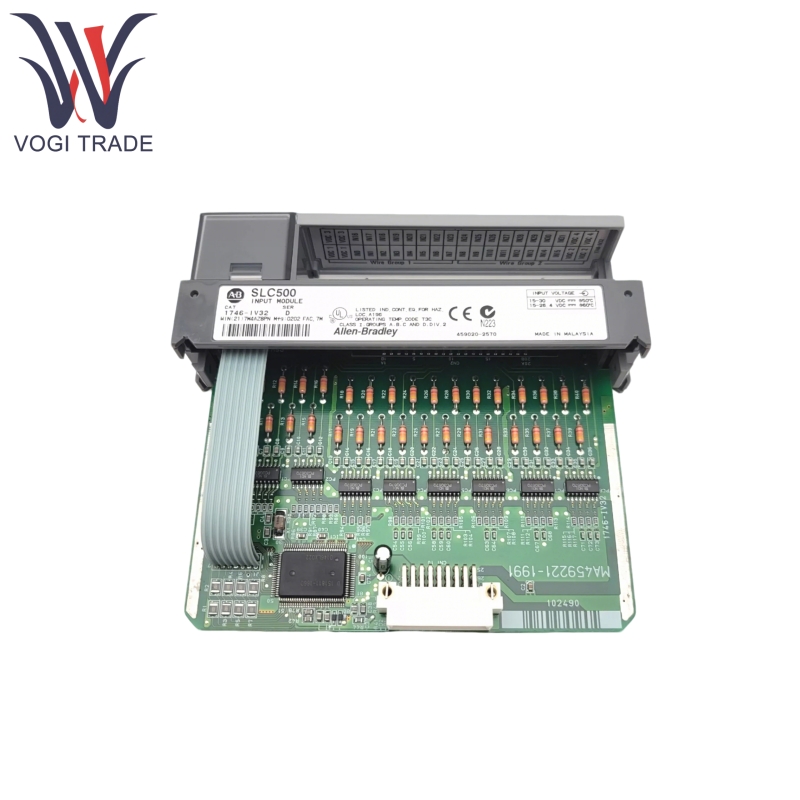

Marka: Allen BradleyAçıklama: Dijital Giriş ModülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenAllen Bradley 1746-IV32 öncelikle yakınlık anahtarları, fotoğraf sensörleri ve düğmeler gibi alan aygıtı sinyallerini almak ve göndermek, veri dosyalarını PLC'nin işleyebileceği açık ve okuma dosyalarına aktarmak için kullanılır. Gruplanmış ortak bir terminal tasarımı benimser ve her grup, farklı voltaj seviyelerine sahip sensörlerle bağımsız olarak yapılandırılabilir, bu da karmaşık endüstriyel ortamlarda sinyal alımına uygun hale getirir.
| Üretmek |
Allen Bradley |
| Model numarası |
1746 -V32 |
| Sipariş numarası |
1746 -V32 |
| Katalog |
SLC 500 |
| Menşei ülke |
İsviçre |
| HS kodu |
9032900090 |
| Boyut |
12*12*10cm |
| Ağırlık |
1kg |
Ürün özellikleri
Allen Bradley 1746-IV32, IEC 61131-2 standardı ile uyumlu arka plan ve I/O arasında 1500V AC izolasyon teknolojisi kullanır ve değişken frekans sürücüleri ve servo motorlar gibi cihazlar tarafından üretilen güçlü elektromanyetik parazitlere etkili bir şekilde direnir.
Her kanal, anormal voltajların modüle zarar vermesini önlemek için ters polarite korumasını destekleyen 2.5A değiştirilemeyen bir sigorta ile donatılmıştır. Her kanal, yerinde gürültüyü etkili bir şekilde baskılayarak ve sinyal stabilitesini sağlayarak 1 ms veya 10ms filtre süresi ile yapılandırılabilir.
Allen Bradley 1746-IV32, farklı voltaj seviyelerindeki sensörlere bağlantı sağlayan ve harici güç kaynağı karmaşıklığını azaltan dört bağımsız ortak mod terminaline sahiptir. Çeşitli endüstriyel sensör sinyalleri ile uyumlu 15-30V DC girişini (50 ° C'de) destekler.
Allen Bradley 1746-IV32, 0 ° C ila 60 ° C arasında değişen sıcaklıklarda çalışır ve sert ortamlarda uzun süreli çalışma taleplerini karşılayarak -40 ° C ila +85 ° C arasındaki sıcaklıklarda saklanabilir.
Allen Bradley 1746-IV32, aşağı güç vermeden modül değişimine izin verir ve kesinti süresini en aza indirir. Yerleşik LED göstergeleri, hızlı hata teşhisini kolaylaştıran gerçek zamanlı kanal durumunu gösterir.
Ürün Çalışma Prensibi
Saha cihazından gelen DC sinyali, bir terminal bloğu aracılığıyla modüle bağlanır, her kanal grubu ortak terminal için bağımsız bir güç kaynağına sahiptir.
Allen Bradley 1746-IV32, analog sinyalleri dijital sinyallere (0 ve 1 değerlerine) dönüştürebilir ve bu dijital sinyali SLC 500 PLC işlemcisine arka panel otobüsünün üzerinden gönderebilir.
Allen Bradley 1746-IV32 Builin Dijital Filtreler Yüksek frekanslı gürültüyü çıkarır, G/Ç'de 1500V AC izolasyonu güvenilir sinyaller ve yüksek voltaj ani artışlardan korunma sağlar.
Allen Bradley 1746-IV32, kanal durumunu gerçek zamanlı olarak izleyebilir, anormallikler meydana geldiğinde aşırı gerilim korumasını tetikleyebilir ve LED gösterge ışıkları aracılığıyla uyarabilir.
Ürün parametresi
Aşağıdaki detay Allen Bradley 1746-IV32 Dijital Giriş Modülü içindir.
| Parametre |
Spesifikasyon |
| Giriş Türü |
24V DC Kaynak, 32 kanal, 4 grup*8 kanal |
| Voltaj aralığı |
15-30V DC (50 ℃) 15-26.4V DC (60 ℃) |
| Sinyal gecikmesi |
≤3ms (açma/kapama geçişi) |
| İzolasyon performansı |
Arka plan ve G/Ç arasındaki 1500V AC izolasyonu (60 saniyelik dayanıklı voltaj testi) |
| Arka plan güç tüketimi |
5V DC'de 106mma, 24V DC'de 0MA |
| Koruma derecesi |
IP65/NEMA 4X (toz geçirmez ve su geçirmez) |
| Ortam sıcaklığı |
Çalışma: 0-60 ℃ Depolama: -40 ℃ ila +85 ℃ |
| Nem |
% 5-95 (yoğunlaşmayan) |
