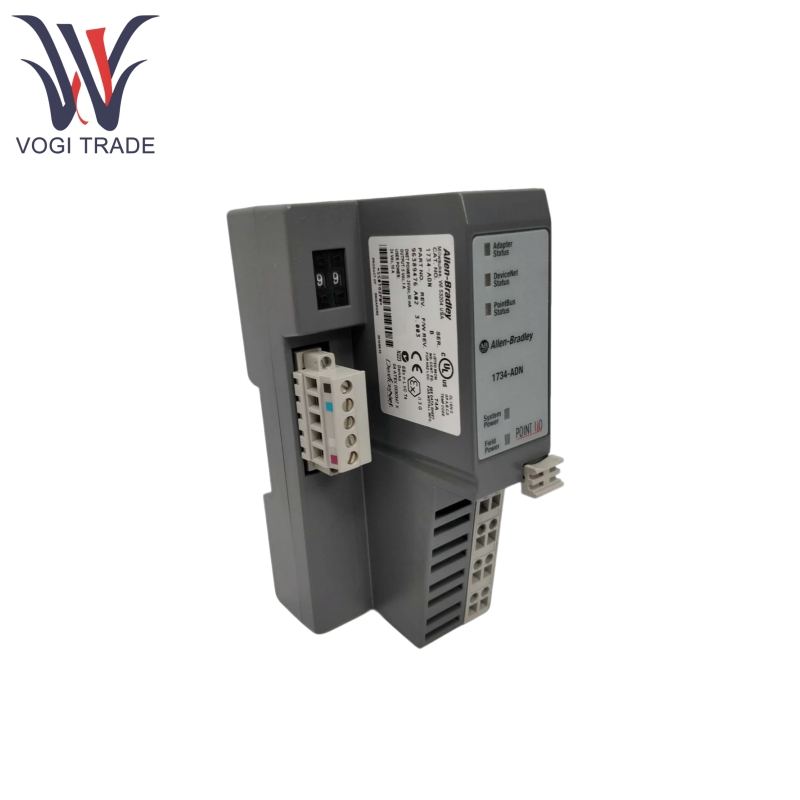

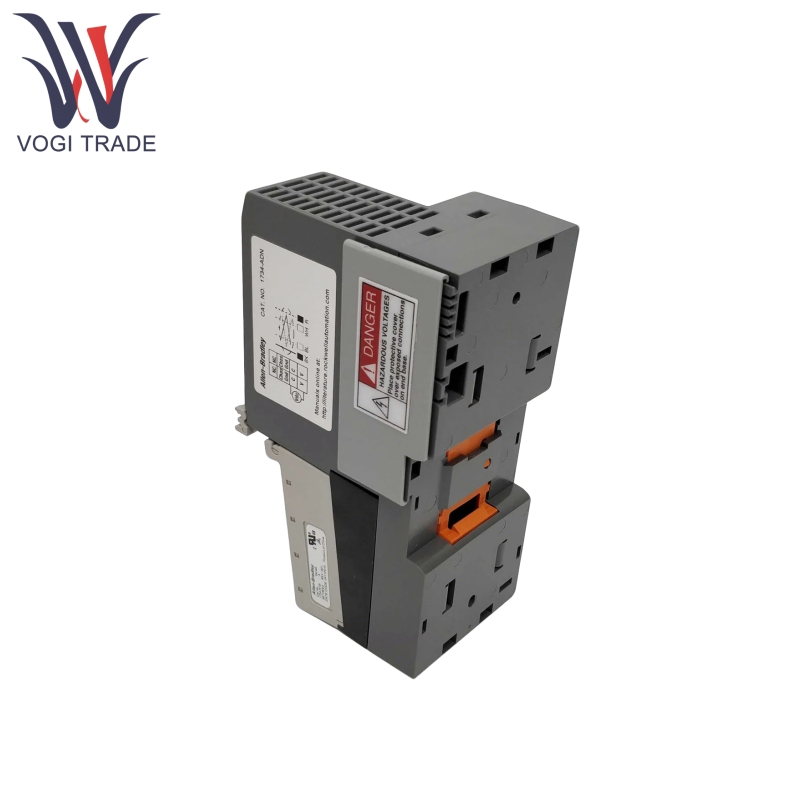

Allen Bradley 1734-Adn

Marka: Allen Bradley
Açıklama: Adaptör
Durum: Yepyeni
Sertifika: COO Test Raporu Garanti Mektubu
Garanti: 1 yıl
Envanter Miktar: 4
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
Allen Bradley 1734-ADN öncelikle Nokta G/Ç modüllerini DeviceNet ağlarına bağlamak için kullanılır ve endüstriyel otomasyon sistemlerinde veri iletimini ve kontrolünü sağlar. G/Ç noktalarının esnek genişlemesini ve endüstriyel kontrol sistemlerinin hızlı bir şekilde konuşlandırılmasını gerektiren senaryolar için uygundur ve PLC'ler, SLC'ler ve Logix gibi kontrol sistemleriyle entegrasyonu destekler.

Talep Gönder

Ürün Açıklaması

Üretmek	Allen Bradley
Model numarası	1734-ADN
Sipariş numarası	1734-ADN
Katalog	-
Menşei ülke	İsviçre
HS kodu	8473309000
Boyut	1486cm
Ağırlık	0.4kg

Ürün özellikleri

Allen Bradley 1734-ADN, DeViCenet Master Network'te bir köle cihazı olarak işlev görür ve anket, strobe, durum değişikliği ve döngüsel modlar aracılığıyla ana cihazla iletişimi destekler.

Allen Bradley 1734-Adn, Pointbus arka panelinde ana cihaz olarak çalışır ve veri toplama ve komut çıkarmasından sorumlu 63 noktaya kadar G/Ç modülünü yönetir (ADR işlevselliği etkinleştirilirse 62'ye kadar).

Allen Bradley 1734-ADN, EDS parametrelerinin manuel yapılandırmasını gerektirmez, arka plan modüllerini otomatik olarak algılar, adresler atar, tarama listeleri ve haritalar G/Ç (destekleme bayt, kelime, çift kelime veya sabit sınır haritalama), hızlı sistem çalıştırmasını etkinleştirir.

DeviceNet yazılımı için RSNetworx aracılığıyla etkinleştirildikten sonra Allen Bradley 1734-ADN, sıradan adresleri arka plaka G/Ç modüllerine atayabilir (adaptöre en yakın modülden başlayarak ve artış).

Allen Bradley 1734-ADN, yedek modüllerin otomatik yapılandırmasını destekler (yedek modül orijinal modülün elektronik anahtarıyla eşleşmesi şartıyla) ve orijinal modülün yapılandırma parametrelerini otomatik olarak indirir.

Allen Bradley 1734-ADN, 125K, 250K ve 500K baud hızlarıyla uyumlu olan DeviceNet Network Autobaud'u (otomatik baud hızı tespiti) destekler, Pointbus arka planı için varsayılan baud oranı 1Mbaud'dur.

Allen Bradley 1734-ADN, bir dahili bellek arabelleği aracılığıyla veri önbelleği ve yönlendirme elde edebilir, giriş verilerinin (3 arabellek) ve çıkış verilerinin (1 tampon) bağımsız eşlemesini destekler.

Güçlendirme üzerine Allen Bradley 1734-ADN, donanım işlevselliğini sağlamak için dahili belleği, durum göstergelerini otomatik olarak algılar.

Allen Bradley 1734-ADN, hatalı düğüm tablosunu, boşta düğüm tablosunu ve düğüm durum tablosunu korur ve modül arıza nedenleri RSNetworx yazılımı aracılığıyla görüntülenebilir.

Allen Bradley 1734-ADN, işlevsel güncellemeleri korumak için Controlflash aracı aracılığıyla önyükleme ve uygulama kodunun yükseltilmesini destekler.

Ürün Çalışma Prensibi

DeviCenet Ana cihazı, dahili çıkış arabelleğinde depolanan G/Ç mesajları aracılığıyla 1734-ADN'ye çıktı verilerini gönderir.

Pointbus ana cihazı olarak hareket eden 1734-ADN, çıktı verilerini karşılık gelen G/Ç modülüne iletir.

G/Ç modülü, toplanan giriş verilerini dahili giriş arabelleğinde saklanan 1734-ADN'ye gönderir.

1734-ADN, bir veri döngüsünü tamamlayarak deviceNet ağı üzerinden giriş verilerini ana cihaza geri besler.

Varsayılan yapılandırma senaryoları için uygun, otomatik başlangıç modunu kullanarak tarama listeleri ve veri eşlemeleri oluşturabilir.

DeviCenet yazılımı için RSNetWorx kullanarak baud hızı, adres, tarama listesi ve elektronik anahtar gibi parametrelerin çevrimdışı veya çevrimiçi yapılandırmasını destekler ve özel veri eşleme kurallarını destekler.

Ürün parametresi

Aşağıdaki detay Allen Bradley 1734-ADN adaptörü içindir.

Kategori	Ayrıntılı parametreler
Güç Gereksinimleri	- Giriş Voltajı: 24V DC Nominal (Aralık 10-28.8V DC) - DeviCenet Gücü: 24V DC (+% 4 maks. 25V DC) @ 30mA maks. - Pointbus Çıkışı: 5V DC ±% 5 (4.75-5.25V) @ 1A maks.
İletişim oranları	- DeviCenet Network: 125k, 250K, 500k Baud (Autobaud destekli) - Pointbus arka panel: 1MBAUD (sabit)
Çevre koşulları	-Çalışma sıcaklığı: -20 ila 55 ° C (-4 ila 131 ° F) -Depolama sıcaklığı: -40 ila 85 ° C (-40 ila 185 ° F) -Bağıl nem:% 5-95 Yoğunlaşmayan -Titreşim: 5G @ 10-500Hz (IEC 68-2-6 ile uyumlu) - Şok: 30G Pik Hızlandırma (Çalışma), 50G Pik Hızlandırma (ameliyat edilmez)
Koruma ve izolasyon	- Giriş aşırı gerilim koruması: Ters polarite koruması - İzolasyon Voltajı: 1250V RMS (Alan Güç Bölümlülüğü ve Diğer Parçalar)
G/Ç modülü kapasitesi	- 63 noktaya kadar G/Ç modülünü destekler (ADR etkinleştirildiğinde 62) - 1A'yı aşmayan toplam akım (modül güç tüketimine göre hesaplanır, örneğin, 1734-IB4 modül başına 75mmm)
Fiziksel arayüzler	- DeviCenet Konnektörü: Destekler Yüksek/Düşük Sinyaller, Kalkan, Güç (+V, -V) - Terminaller: Şasi toprakları, yaygın, voltaj girişi, vb.
